3주차 - EKS Storage, Managed Node Groups - #2
haru224
2025. 2. 22. 12:32
CloudNet@ 가시다님이 진행하는 AWS EKS Hands-on Study 내용 참고.
3. AWS Volume SnapShots Controller
☞ Volumesnapshots 컨트롤러 설치 - 링크 VolumeSnapshot example Blog Docs
# Install Snapshot CRDs
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshots.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotclasses.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/client/config/crd/snapshot.storage.k8s.io_volumesnapshotcontents.yaml
kubectl get crd | grep snapshot
kubectl api-resources | grep snapshot
# Install Common Snapshot Controller
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/rbac-snapshot-controller.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-csi/external-snapshotter/master/deploy/kubernetes/snapshot-controller/setup-snapshot-controller.yaml
kubectl get deploy -n kube-system snapshot-controller
kubectl get pod -n kube-system
# Install Snapshotclass
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/aws-ebs-csi-driver/master/examples/kubernetes/snapshot/manifests/classes/snapshotclass.yaml
kubectl get vsclass # 혹은 volumesnapshotclasses
kubectl describe vsclass
- 테스트 PVC/파드 생성
# PVC 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: ebs-claim
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 4Gi
storageClassName: gp3
EOF
kubectl get pvc,pv
# 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: app
spec:
terminationGracePeriodSeconds: 3
containers:
- name: app
image: centos
command: ["/bin/sh"]
args: ["-c", "while true; do echo \$(date -u) >> /data/out.txt; sleep 5; done"]
volumeMounts:
- name: persistent-storage
mountPath: /data
volumes:
- name: persistent-storage
persistentVolumeClaim:
claimName: ebs-claim
EOF
# 파일 내용 추가 저장 확인
kubectl exec app -- tail -f /data/out.txt
# VolumeSnapshot 생성 : Create a VolumeSnapshot referencing the PersistentVolumeClaim name
# AWS 관리 콘솔 EBS 스냅샷 확인
cat <<EOF | kubectl apply -f -
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
name: ebs-volume-snapshot
spec:
volumeSnapshotClassName: csi-aws-vsc
source:
persistentVolumeClaimName: ebs-claim
EOF
# VolumeSnapshot 확인
kubectl get volumesnapshot
kubectl get volumesnapshot ebs-volume-snapshot -o jsonpath={.status.boundVolumeSnapshotContentName} ; echo
kubectl describe volumesnapshot.snapshot.storage.k8s.io ebs-volume-snapshot
kubectl get volumesnapshotcontents

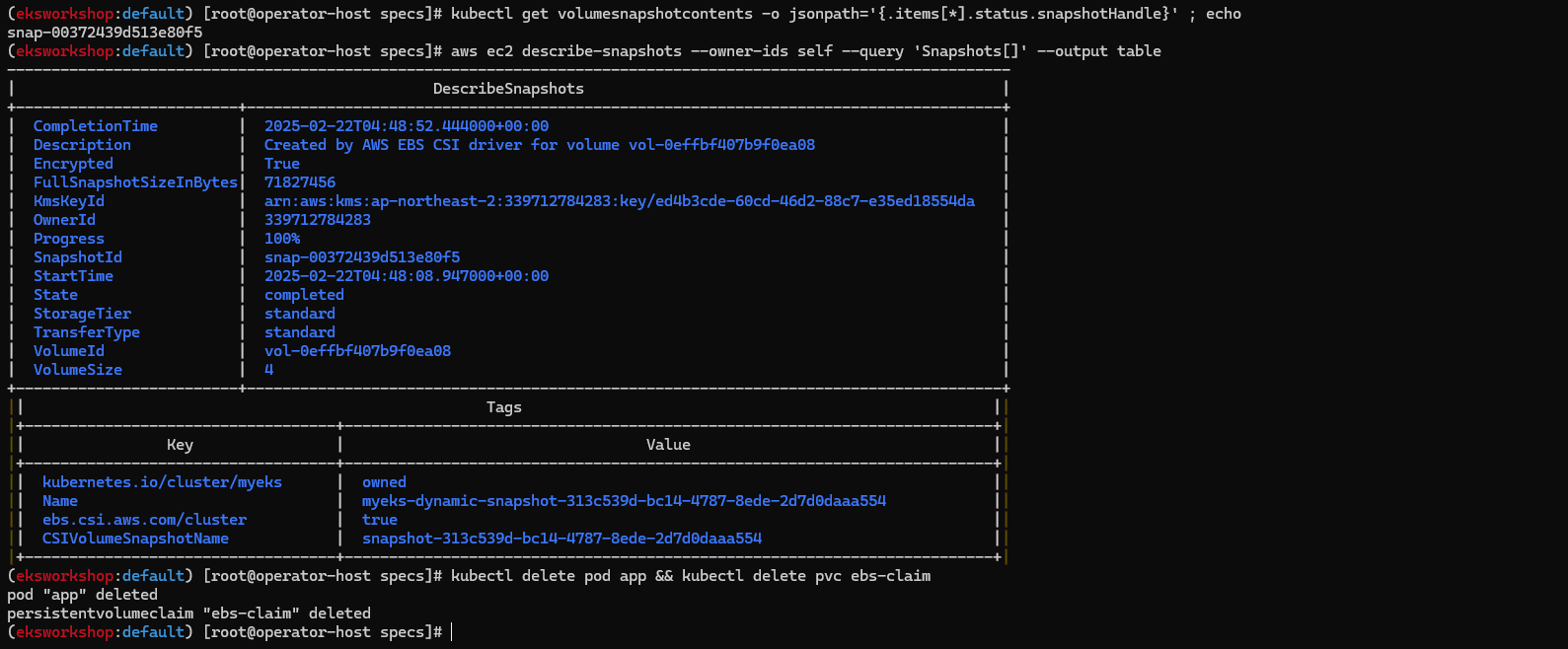

# VolumeSnapshot ID 확인
kubectl get volumesnapshotcontents -o jsonpath='{.items[*].status.snapshotHandle}' ; echo
# AWS EBS 스냅샷 확인
aws ec2 describe-snapshots --owner-ids self | jq
aws ec2 describe-snapshots --owner-ids self --query 'Snapshots[]' --output table
# app & pvc 제거 : 강제로 장애 재현
kubectl delete pod app && kubectl delete pvc ebs-claim
- 스냅샷으로 복원
# 스냅샷에서 PVC 로 복원
kubectl get pvc,pv
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: ebs-snapshot-restored-claim
spec:
storageClassName: gp3
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 4Gi
dataSource:
name: ebs-volume-snapshot
kind: VolumeSnapshot
apiGroup: snapshot.storage.k8s.io
EOF
# 확인
kubectl get pvc,pv
# 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: app
spec:
terminationGracePeriodSeconds: 3
containers:
- name: app
image: centos
command: ["/bin/sh"]
args: ["-c", "while true; do echo \$(date -u) >> /data/out.txt; sleep 5; done"]
volumeMounts:
- name: persistent-storage
mountPath: /data
volumes:
- name: persistent-storage
persistentVolumeClaim:
claimName: ebs-snapshot-restored-claim
EOF
# 파일 내용 저장 확인 : 파드 삭제 전까지의 저장 기록이 남아 있다. 이후 파드 재생성 후 기록도 잘 저장되고 있다
kubectl exec app -- cat /data/out.txt
...
Sat Dec 24 15:12:24 UTC 2022
Sat Dec 24 15:12:24 UTC 2022
Sat Dec 24 15:24:23 UTC 2022
Sat Dec 24 15:24:23 UTC 2022
...
# 삭제
kubectl delete pod app && kubectl delete pvc ebs-snapshot-restored-claim && kubectl delete volumesnapshots ebs-volume-snapshot
4. AWS EFS Controller
☞ EFS 파일시스템 확인 및 EFS Controller Addon 설치 - Docs , Github
- 구성 아키텍처
# EFS 정보 확인
aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text
# 아래는 aws-efs-csi-driver 전체 버전 정보와 기본 설치 버전(True) 정보 확인
aws eks describe-addon-versions \
--addon-name aws-efs-csi-driver \
--kubernetes-version 1.31 \
--query "addons[].addonVersions[].[addonVersion, compatibilities[].defaultVersion]" \
--output text
# IAM 정책 생성
#curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/docs/iam-policy-example.json
#aws iam create-policy --policy-name AmazonEKS_EFS_CSI_Driver_Policy --policy-document file://iam-policy-example.json
# ISRA 설정 : 고객관리형 정책 AmazonEKS_EFS_CSI_Driver_Policy 사용
eksctl create iamserviceaccount \
--name efs-csi-controller-sa \
--namespace kube-system \
--cluster ${CLUSTER_NAME} \
--attach-policy-arn arn:aws:iam::aws:policy/service-role/AmazonEFSCSIDriverPolicy \
--approve \
--role-only \
--role-name AmazonEKS_EFS_CSI_DriverRole
# ISRA 확인
eksctl get iamserviceaccount --cluster ${CLUSTER_NAME}
# Amazon EFS CSI driver addon 배포(설치)
export ACCOUNT_ID=$(aws sts get-caller-identity --query 'Account' --output text)
eksctl create addon --name aws-efs-csi-driver --cluster ${CLUSTER_NAME} --service-account-role-arn arn:aws:iam::${ACCOUNT_ID}:role/AmazonEKS_EFS_CSI_DriverRole --force
kubectl get sa -n kube-system efs-csi-controller-sa -o yaml | head -5
# 확인
eksctl get addon --cluster ${CLUSTER_NAME}
kubectl get pod -n kube-system -l "app.kubernetes.io/name=aws-efs-csi-driver,app.kubernetes.io/instance=aws-efs-csi-driver"
kubectl get pod -n kube-system -l app=efs-csi-controller -o jsonpath='{.items[0].spec.containers[*].name}' ; echo
kubectl get csidrivers efs.csi.aws.com -o yaml
- AWS → EFS → 파일 시스템 : 네트워크 확인
☞ EFS 파일시스템을 파드가 사용하게 설정 : Add empty StorageClasses from static example - Workshop 링크
# 모니터링
watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'
# [운영 서버 EC2]
# 실습 코드 clone
git clone https://github.com/kubernetes-sigs/aws-efs-csi-driver.git /root/efs-csi
cd /root/efs-csi/examples/kubernetes/multiple_pods/specs && tree
# EFS 스토리지클래스 생성 및 확인
cat storageclass.yaml
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc
# PV 생성 및 확인 : volumeHandle을 자신의 EFS 파일시스템ID로 변경
EfsFsId=$(aws efs describe-file-systems --query "FileSystems[*].FileSystemId" --output text)
sed -i "s/fs-4af69aab/$EfsFsId/g" pv.yaml
cat pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
name: efs-pv
spec:
capacity:
storage: 5Gi
volumeMode: Filesystem
accessModes:
- ReadWriteMany
persistentVolumeReclaimPolicy: Retain
storageClassName: efs-sc
csi:
driver: efs.csi.aws.com
volumeHandle: fs-037d487cdf2162692
kubectl apply -f pv.yaml
kubectl get pv; kubectl describe pv
# PVC 생성 및 확인
cat claim.yaml
kubectl apply -f claim.yaml
kubectl get pvc
# 파드 생성 및 연동 : 파드 내에 /data 데이터는 EFS를 사용
# 추후에 파드1,2가 각기 다른 노드에 배포되게 추가해두자!
cat pod1.yaml pod2.yaml
kubectl apply -f pod1.yaml,pod2.yaml
kubectl df-pv
# 파드 정보 확인 : PV에 5Gi 와 파드 내에서 확인한 NFS4 볼륨 크리 8.0E의 차이는 무엇?
kubectl get pods
kubectl exec -ti app1 -- sh -c "df -hT -t nfs4"
kubectl exec -ti app2 -- sh -c "df -hT -t nfs4"
Filesystem Type Size Used Available Use% Mounted on
127.0.0.1:/ nfs4 8.0E 0 8.0E 0% /data
# 공유 저장소 저장 동작 확인
tree /mnt/myefs # 운영서버 EC2 에서 확인
tail -f /mnt/myefs/out1.txt # 운영서버 EC2 에서 확인
tail -f /mnt/myefs/out2.txt # 운영서버 EC2 에서 확인
kubectl exec -ti app1 -- tail -f /data/out1.txt
kubectl exec -ti app2 -- tail -f /data/out2.txt
- 실습 완료 후 삭제
# 쿠버네티스 리소스 삭제
kubectl delete pod app1 app2
kubectl delete pvc efs-claim && kubectl delete pv efs-pv && kubectl delete sc efs-sc
☞ EFS 파일시스템을 다수의 파드가 사용하게 설정 : Dynamic provisioning using EFS ← Fargate node는 현재 미지원 - Workshop , KrBlog
# 모니터링
watch 'kubectl get sc efs-sc; echo; kubectl get pv,pvc,pod'
# [운영 서버 EC2]
# EFS 스토리지클래스 생성 및 확인
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml
cat storageclass.yaml
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
name: efs-sc
provisioner: efs.csi.aws.com
parameters:
provisioningMode: efs-ap # The type of volume to be provisioned by Amazon EFS. Currently, only access point based provisioning is supported (efs-ap).
fileSystemId: fs-92107410 # The file system under which the access point is created.
directoryPerms: "700" # The directory permissions of the root directory created by the access point.
gidRangeStart: "1000" # optional, The starting range of the Posix group ID to be applied onto the root directory of the access point. The default value is 50000.
gidRangeEnd: "2000" # optional, The ending range of the Posix group ID. The default value is 7000000.
basePath: "/dynamic_provisioning" # optional, The path on the file system under which the access point root directory is created. If the path isn't provided, the access points root directory is created under the root of the file system.
subPathPattern: "${.PVC.namespace}/${.PVC.name}" # optional, A pattern that describes the subPath under which an access point should be created. So if the pattern were ${.PVC.namespace}/${PVC.name}, the PVC namespace is foo and the PVC name is pvc-123-456, and the basePath is /dynamic_provisioner the access point would be created at /dynamic_provisioner/foo/pvc-123-456
ensureUniqueDirectory: "true" # optional # A boolean that ensures that, if set, a UUID is appended to the final element of any dynamically provisioned path, as in the above example. This can be turned off but this requires you as the administrator to ensure that your storage classes are set up correctly. Otherwise, it's possible that 2 pods could end up writing to the same directory by accident. Please think very carefully before setting this to false!
reuseAccessPoint: "false" # optional
sed -i "s/fs-92107410/$EfsFsId/g" storageclass.yaml
kubectl apply -f storageclass.yaml
kubectl get sc efs-sc
# PVC/파드 생성 및 확인
curl -s -O https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/pod.yaml
cat pod.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: efs-claim
spec:
accessModes:
- ReadWriteMany
storageClassName: efs-sc
resources:
requests:
storage: 5Gi
---
apiVersion: v1
kind: Pod
metadata:
name: efs-app
spec:
containers:
- name: app
image: centos
command: ["/bin/sh"]
args: ["-c", "while true; do echo $(date -u) >> /data/out; sleep 5; done"]
volumeMounts:
- name: persistent-storage
mountPath: /data
volumes:
- name: persistent-storage
persistentVolumeClaim:
claimName: efs-claim
kubectl apply -f pod.yaml
kubectl get pvc,pv,pod
# PVC/PV 생성 로그 확인
kubectl krew install stern
kubectl stern -n kube-system -l app=efs-csi-controller -c csi-provisioner
혹은
kubectl logs -n kube-system -l app=efs-csi-controller -c csi-provisioner -f
# 파드 정보 확인
kubectl exec -it efs-app -- sh -c "df -hT -t nfs4"
Filesystem Type Size Used Available Use% Mounted on
127.0.0.1:/ nfs4 8.0E 0 8.0E 0% /data
# 공유 저장소 저장 동작 확인
tree /mnt/myefs # 운영서버 EC2 에서 확인
kubectl exec efs-app -- bash -c "cat /data/out"
kubectl exec efs-app -- bash -c "ls -l /data/out"
kubectl exec efs-app -- bash -c "stat /data/"
- EFS → Access Point 확인
- EFS Access Point는 EFS의 특정 부분을 격리하고, UID/GID를 강제하여 보안성을 높임.
- 여러 팀, 여러 애플리케이션이 같은 EFS를 사용할 때 Access Point를 활용하면 보안과 관리가 용이.
| 특징 | 일반적인 EFS 사용 | EFS Access Point 사용 |
| 접근 방식 | 파일 시스템 전체 접근 | Access Point별 특정 디렉터리 접근 |
| 보안 | IAM으로 파일 시스템 전체 권한 관리 | Access Point별 IAM 권한 관리로 보안 강화 |
| 관리 | 여러 사용자 권한 관리 부담 | Access Point별 권한 관리로 용이 |
| 사용 사례 | 단순 환경, 파일 시스템 전체 접근 필요 | 다중 사용자 환경, 애플리케이션별 접근 제한 필요 |
- 실습 완료 후 삭제
# 쿠버네티스 리소스 삭제
kubectl delete -f pod.yaml
kubectl delete -f storageclass.yaml
cd $HOME
5. EKS Persistent Volumes for Instance Store & Add NodeGroup
☞ 신규 노드 그룹 ng2 생성 - Blog : c5d.large 의 EC2 인스턴스 스토어(임시 블록 스토리지) 설정 작업 - 링크 , NVMe SSD - 링크
- 데이터 손실 : 기본 디스크 드라이브 오류, 인스턴스가 중지됨, 인스턴스가 최대 절전 모드로 전환됨, 인스턴스가 종료됨
- 인스턴스 스토어는 EC2 스토리지(EBS) 정보에 출력되지는 않는다
# 인스턴스 스토어 볼륨이 있는 c5 모든 타입의 스토리지 크기
aws ec2 describe-instance-types \
--filters "Name=instance-type,Values=c5*" "Name=instance-storage-supported,Values=true" \
--query "InstanceTypes[].[InstanceType, InstanceStorageInfo.TotalSizeInGB]" \
--output table
--------------------------
| DescribeInstanceTypes |
+---------------+--------+
| c5d.large | 50 |
| c5d.12xlarge | 1800 |
...

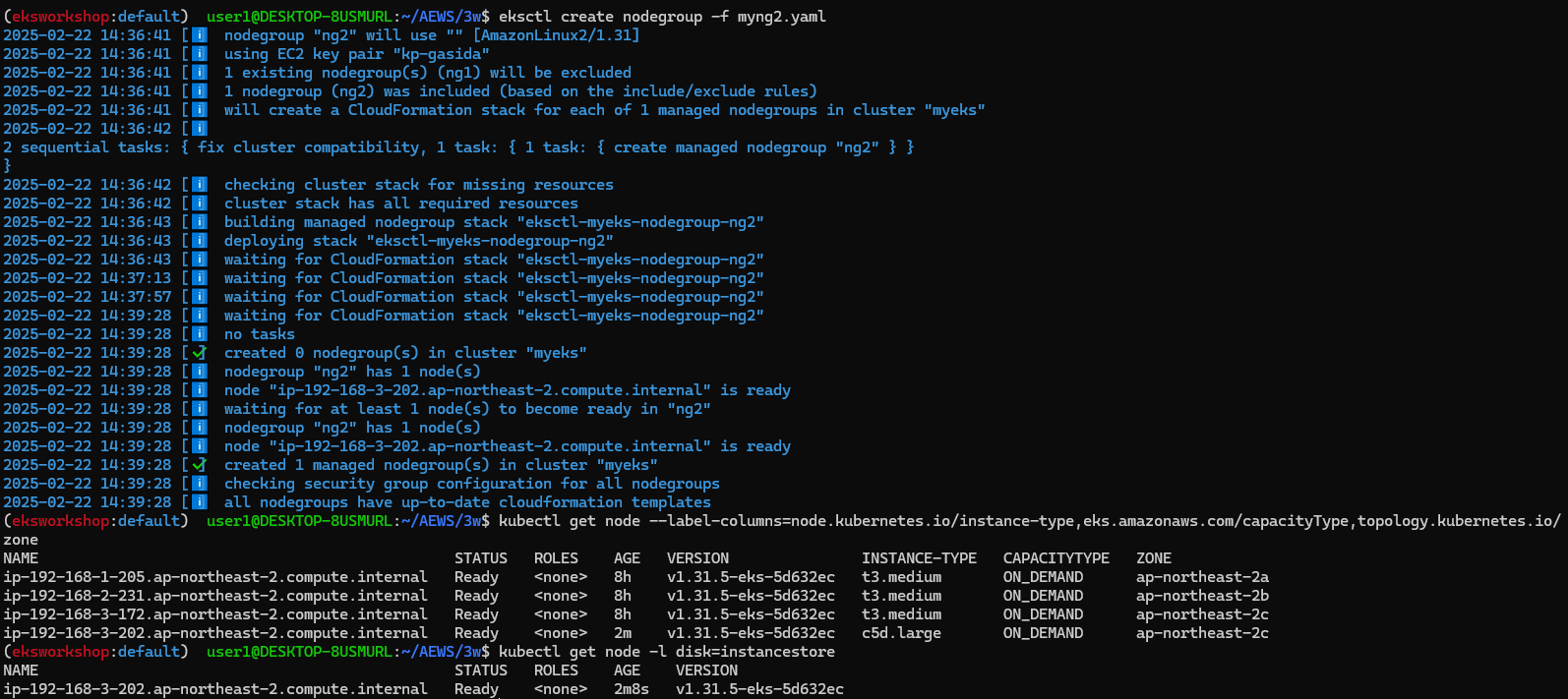

# 신규 노드 그룹 생성 전 정보 확인
eksctl create nodegroup --help
eksctl create nodegroup -c $CLUSTER_NAME -r ap-northeast-2 --subnet-ids "$PubSubnet1","$PubSubnet2","$PubSubnet3" --ssh-access \
-n ng2 -t c5d.large -N 1 -m 1 -M 1 --node-volume-size=30 --node-labels disk=instancestore --max-pods-per-node 100 --dry-run > myng2.yaml
cat <<EOT > nvme.yaml
preBootstrapCommands:
- |
# Install Tools
yum install nvme-cli links tree jq tcpdump sysstat -y
# Filesystem & Mount
mkfs -t xfs /dev/nvme1n1
mkdir /data
mount /dev/nvme1n1 /data
# Get disk UUID
uuid=\$(blkid -o value -s UUID mount /dev/nvme1n1 /data)
# Mount the disk during a reboot
echo /dev/nvme1n1 /data xfs defaults,noatime 0 2 >> /etc/fstab
EOT
sed -i -n -e '/volumeType/r nvme.yaml' -e '1,$p' myng2.yaml
#
export PubSubnet1=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet1" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet2=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet2" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet3=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet3" --query "Subnets[0].[SubnetId]" --output text)
echo $PubSubnet1 $PubSubnet2 $PubSubnet3
#
SSHKEYNAME=<각자 자신의 SSH Keypair 이름>
SSHKEYNAME=kp-gasida
- myng2.yaml 파일 작성
cat << EOF > myng2.yaml
apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
name: myeks
region: ap-northeast-2
version: "1.31"
managedNodeGroups:
- amiFamily: AmazonLinux2
desiredCapacity: 1
instanceType: c5d.large
labels:
alpha.eksctl.io/cluster-name: myeks
alpha.eksctl.io/nodegroup-name: ng2
disk: instancestore
maxPodsPerNode: 110
maxSize: 1
minSize: 1
name: ng2
ssh:
allow: true
publicKeyName: $SSHKEYNAME
subnets:
- $PubSubnet1
- $PubSubnet2
- $PubSubnet3
tags:
alpha.eksctl.io/nodegroup-name: ng2
alpha.eksctl.io/nodegroup-type: managed
volumeIOPS: 3000
volumeSize: 30
volumeThroughput: 125
volumeType: gp3
preBootstrapCommands:
- |
# Install Tools
yum install nvme-cli links tree jq tcpdump sysstat -y
# Filesystem & Mount
mkfs -t xfs /dev/nvme1n1
mkdir /data
mount /dev/nvme1n1 /data
# Get disk UUID
uuid=\$(blkid -o value -s UUID mount /dev/nvme1n1 /data)
# Mount the disk during a reboot
echo /dev/nvme1n1 /data xfs defaults,noatime 0 2 >> /etc/fstab
EOF- 신규 노드 그룹 생성
# 신규 노드 그룹 생성
eksctl create nodegroup -f myng2.yaml
# 확인
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
kubectl get node -l disk=instancestore
# ng2 노드 그룹 *ng2-remoteAccess* 포함된 보안그룹 ID
aws ec2 describe-security-groups --filters "Name=group-name,Values=*ng2-remoteAccess*" | jq
export NG2SGID=$(aws ec2 describe-security-groups --filters "Name=group-name,Values=*ng2-remoteAccess*" --query 'SecurityGroups[*].GroupId' --output text)
aws ec2 authorize-security-group-ingress --group-id $NG2SGID --protocol '-1' --cidr $(curl -s ipinfo.io/ip)/32
aws ec2 authorize-security-group-ingress --group-id $NG2SGID --protocol '-1' --cidr 172.20.1.100/32
# 워커 노드 SSH 접속
N4=<각자 자신의 워커 노드4번 공인 IP 지정>
N4=54.180.118.34
ssh ec2-user@$N4 hostname
# 확인
ssh ec2-user@$N4 sudo nvme list
ssh ec2-user@$N4 sudo lsblk -e 7 -d
ssh ec2-user@$N4 sudo df -hT -t xfs
ssh ec2-user@$N4 sudo tree /data
ssh ec2-user@$N4 sudo cat /etc/fstab
# (옵션) max-pod 확인
kubectl describe node -l disk=instancestore | grep Allocatable: -A7
# (옵션) kubelet 데몬 파라미터 확인 : --max-pods=29 --max-pods=110
ssh ec2-user@$N4 cat /etc/eks/bootstrap.sh
ssh ec2-user@$N4 sudo ps -ef | grep kubelet
root 3012 1 0 06:50 ? 00:00:02 /usr/bin/kubelet --config /etc/kubernetes/kubelet/kubelet-config.json --kubeconfig /var/lib/kubelet/kubeconfig --container-runtime-endpoint unix:///run/containerd/containerd.sock --image-credential-provider-config /etc/eks/image-credential-provider/config.json --image-credential-provider-bin-dir /etc/eks/image-credential-provider --node-ip=192.168.2.228 --pod-infra-container-image=602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/eks/pause:3.5 --v=2 --hostname-override=ip-192-168-2-228.ap-northeast-2.compute.internal --cloud-provider=external --node-labels=eks.amazonaws.com/sourceLaunchTemplateVersion=1,alpha.eksctl.io/cluster-name=myeks,alpha.eksctl.io/nodegroup-name=ng2,disk=instancestore,eks.amazonaws.com/nodegroup-image=ami-0fa05db9e3c145f63,eks.amazonaws.com/capacityType=ON_DEMAND,eks.amazonaws.com/nodegroup=ng2,eks.amazonaws.com/sourceLaunchTemplateId=lt-0955d0931c1d712c1 --max-pods=29 --max-pods=110
- local-path 스토리지 클래스 재생성 : 패스 변경
# 기존 local-path 스토리지 클래스 삭제
kubectl delete -f https://raw.githubusercontent.com/rancher/local-path-provisioner/v0.0.31/deploy/local-path-storage.yaml
#
curl -sL https://raw.githubusercontent.com/rancher/local-path-provisioner/v0.0.31/deploy/local-path-storage.yaml | sed 's/opt/data/g' | kubectl apply -f -
kubectl describe cm -n local-path-storage local-path-config
...
"nodePathMap":[
{
"node":"DEFAULT_PATH_FOR_NON_LISTED_NODES",
"paths":["/data/local-path-provisioner"]
}
]
...
# 모니터링
watch 'kubectl get pod -owide;echo;kubectl get pv,pvc'
ssh ec2-user@$N4 iostat -xmdz 1 -p nvme1n1
# [운영서버 EC2] Read 측정
kubestr fio -f fio-read.fio -s local-path --size 10G --nodeselector disk=instancestore
...
read:
IOPS=20308.789062 BW(KiB/s)=81235
iops: min=15826 max=93768 avg=20317.791016
bw(KiB/s): min=63304 max=375075 avg=81271.210938
Disk stats (read/write):
nvme1n1: ios=2432998/10 merge=0/3 ticks=7643702/17 in_queue=7643720, util=99.952438%
- OK
- 삭제
# local-path 스토리지 클래스 삭제
kubectl delete -f https://raw.githubusercontent.com/rancher/local-path-provisioner/v0.0.31/deploy/local-path-storage.yaml
# ng2 노드그룹 삭제
eksctl delete nodegroup -c $CLUSTER_NAME -n ng2
- 참고 : 일반 EBS(기본값 3000 IOPS) vs 인스턴스 스토어 평균 IOPS 속도 비교 with kubestr ← 인스턴스 스토어가 7배 빠름
6. 노드 그룹
사전 지식
☞ [운영서버 EC2] docker buildx 활성화 : Multi(or cross)-platform 빌드 - Link , Docs , Youtube
#
arch
x86_64
# CPU Arch arm64v8 , riscv64 실행 시도
docker run --rm -it riscv64/ubuntu bash
docker run --rm -it arm64v8/ubuntu bash
# Extended build capabilities with BuildKit - List builder instances
docker buildx ls
NAME/NODE DRIVER/ENDPOINT STATUS BUILDKIT PLATFORMS
default * docker
default default running v0.12.5 linux/amd64, linux/amd64/v2, linux/amd64/v3, linux/386
# docker buildx 활성화 (멀티 아키텍처 빌드를 위해 필요)
docker run --rm --privileged multiarch/qemu-user-static --reset -p yes
docker images
docker buildx create --use --name mybuilder
docker buildx ls
# Buildx가 정상 동작하는지 확인
docker buildx inspect --bootstrap
...
Platforms: linux/amd64, linux/amd64/v2, linux/amd64/v3, linux/arm64, linux/riscv64, linux/ppc64, linux/ppc64le, linux/s390x, linux/386, linux/arm/v7, linux/arm/v6
...
docker buildx ls
NAME/NODE DRIVER/ENDPOINT STATUS BUILDKIT PLATFORMS
mybuilder * docker-container
mybuilder0 unix:///var/run/docker.sock running v0.19.0 linux/amd64, linux/amd64/v2, linux/amd64/v3, linux/arm64, linux/riscv64, linux/ppc64, linux/ppc64le, linux/s390x, linux/386, linux/arm/v7, linux/arm/v6
default docker
default default running v0.12.5 linux/amd64, linux/amd64/v2, linux/amd64/v3, linux/386, linux/arm64, linux/riscv64, linux/ppc64, linux/ppc64le, linux/s390x, linux/mips64le, linux/mips64, linux/arm/v7, linux/arm/v6
docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
fa8773b87c70 moby/buildkit:buildx-stable-1 "buildkitd" About a minute ago Up About a minute buildx_buildkit_mybuilder0
☞ (샘플) 컨테이너 이미지 빌드 및 실행 - 윈도우PC(amd64)와 macOS(arm64)
#
mkdir myweb && cd myweb
# server.py 파일 작성
cat > server.py <<EOF
from http.server import ThreadingHTTPServer, BaseHTTPRequestHandler
from datetime import datetime
import socket
class RequestHandler(BaseHTTPRequestHandler):
def do_GET(self):
self.send_response(200)
self.send_header('Content-type', 'text/plain')
self.end_headers()
now = datetime.now()
hostname = socket.gethostname()
response_string = now.strftime("The time is %-I:%M:%S %p, VERSION 0.0.1\n")
response_string += f"Server hostname: {hostname}\n"
self.wfile.write(bytes(response_string, "utf-8"))
def startServer():
try:
server = ThreadingHTTPServer(('', 80), RequestHandler)
print("Listening on " + ":".join(map(str, server.server_address)))
server.serve_forever()
except KeyboardInterrupt:
server.shutdown()
if __name__ == "__main__":
startServer()
EOF
# Dockerfile 생성
cat > Dockerfile <<EOF
FROM python:3.12
ENV PYTHONUNBUFFERED 1
COPY . /app
WORKDIR /app
CMD python3 server.py
EOF
# 빌드, 실행 후 삭제
docker pull python:3.12
docker build -t myweb:1 -t myweb:latest .
docker images
docker run -d -p 8080:80 --name=timeserver myweb
curl http://localhost:8080
docker rm -f timeserver
# 멀티 플랫폼 빌드 후 푸시
docker images
docker login
DOCKERNAME=<도커허브 계정명>
DOCKERNAME=sspp30***
docker buildx build --platform linux/amd64,linux/arm64 --push --tag $DOCKERNAME/myweb:multi .
docker images
docker manifest inspect $DOCKERNAME/myweb:multi | jq
docker buildx imagetools inspect $DOCKERNAME/myweb:multi
# 컨테이너 실행 해보기 : 윈도우PC(amd64)와 macOS(arm64) 두 곳 모두 동일한 컨테이너 이미지 경로로 실행해보자!
docker ps
docker run -d -p 8080:80 --name=timeserver $DOCKERNAME/myweb:multi
docker ps
# 컨테이너 접속 및 로그 확인
curl http://localhost:8080
docker logs timeserver
# 컨테이너 이미지 내부에 파일 확인
docker exec -it timeserver ls -l
# 컨테이너 이미지 내부에 server.py 파일 확인
docker exec -it timeserver cat server.py
# 컨테이너 삭제
docker rm -f timeserver
☞ AWS ECR 프라이빗 저장소 사용하기
#
export ACCOUNT_ID=$(aws sts get-caller-identity --query 'Account' --output text)
aws ecr get-login-password \
--region ap-northeast-2 | docker login \
--username AWS \
--password-stdin ${ACCOUNT_ID}.dkr.ecr.ap-northeast-2.amazonaws.com
cat /root/.docker/config.json | jq
# ECR 프라이빗 저장소 생성
aws ecr create-repository --repository-name myweb
# ECR 프라이빗 저장소에 푸시
docker buildx build --platform linux/amd64,linux/arm64 --push --tag ${ACCOUNT_ID}.dkr.ecr.ap-northeast-2.amazonaws.com/myweb:multi .
docker images
# 컨테이너 실행 : 윈도우PC(amd64)와 macOS(arm64) 두 곳 모두 동일한 컨테이너 이미지 경로로 실행해보자!
docker run -d -p 8080:80 --name=timeserver ${ACCOUNT_ID}.dkr.ecr.ap-northeast-2.amazonaws.com/myweb:multi
docker ps
curl http://localhost:8080
# 컨테이너 삭제
docker rm -f timeserver
- 모든 실습 후 ECR 프라이빗 저장소 삭제 할 것!
ARM 노드 그룹
AWS Graviton (ARM) Instance 소개 - Github , Blog
https://www.youtube.com/watch?v=JlCjK0NGQSo
Sungwon Cho1년 동안 Workload의 절반을 ARM64로 Migration하기
☞ AWS Graviton (ARM) Instance 노드그룹 (ng3) 배포 - Link
- AWS Graviton 프로세서 : 64-bit Arm 프로세서 코어 기반의 AWS 커스텀 반도체 ⇒ 20~40% 향상된 가격대비 성능
#
kubectl get nodes -L kubernetes.io/arch
# 신규 노드 그룹 생성
eksctl create nodegroup --help
eksctl create nodegroup -c $CLUSTER_NAME -r ap-northeast-2 --subnet-ids "$PubSubnet1","$PubSubnet2","$PubSubnet3" \
-n ng3 -t t4g.medium -N 1 -m 1 -M 1 --node-volume-size=30 --node-labels family=graviton --dry-run > myng3.yaml
cat myng3.yaml
eksctl create nodegroup -f myng3.yaml
# 확인
kubectl get nodes --label-columns eks.amazonaws.com/nodegroup,kubernetes.io/arch,eks.amazonaws.com/capacityType
kubectl describe nodes --selector family=graviton
aws eks describe-nodegroup --cluster-name $CLUSTER_NAME --nodegroup-name ng3 | jq .nodegroup.taints
# taints 셋팅 -> 적용에 2~3분 정도 시간 소요
aws eks update-nodegroup-config --cluster-name $CLUSTER_NAME --nodegroup-name ng3 --taints "addOrUpdateTaints=[{key=frontend, value=true, effect=NO_EXECUTE}]"
# 확인
kubectl describe nodes --selector family=graviton | grep Taints
aws eks describe-nodegroup --cluster-name $CLUSTER_NAME --nodegroup-name ng3 | jq .nodegroup.taints
# NO_SCHEDULE - This corresponds to the Kubernetes NoSchedule taint effect. This configures the managed node group with a taint that repels all pods that don't have a matching toleration. All running pods are not evicted from the manage node group's nodes.
# NO_EXECUTE - This corresponds to the Kubernetes NoExecute taint effect. Allows nodes configured with this taint to not only repel newly scheduled pods but also evicts any running pods without a matching toleration.
# PREFER_NO_SCHEDULE - This corresponds to the Kubernetes PreferNoSchedule taint effect. If possible, EKS avoids scheduling Pods that do not tolerate this taint onto the node.- AWS 관리 콘솔 EKS 서비스에 ng3 노드그룹에서 확인 - Link
☞ Run pods on Graviton
- busybox - DHUB
#
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: busybox
spec:
terminationGracePeriodSeconds: 3
containers:
- name: busybox
image: busybox
command:
- "/bin/sh"
- "-c"
- "while true; do date >> /home/pod-out.txt; cd /home; sync; sync; sleep 10; done"
tolerations:
- effect: NoExecute
key: frontend
operator: Exists
nodeSelector:
family: graviton
EOF
# 파드가 배포된 노드 정보 확인
kubectl get pod -owide
kubectl describe pod busybox
kubectl exec -it busybox -- arch
kubectl exec -it busybox -- tail -f /home/pod-out.txt
# 삭제
kubectl delete pod busybox
- 운영서버 EC2 에서 빌드한 myweb 컨테이너 이미지를 파드로 배포해보기
# 아래 gasida 부분은 자신의 도커 허브 계정명으로 변경하거나 혹은 AWS ECR 프라이빗 저장소 경로로 변경해서 배포해보자
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: myweb-arm
spec:
terminationGracePeriodSeconds: 3
containers:
- name: myweb
image: sspp30578/myweb:multi
tolerations:
- effect: NoExecute
key: frontend
operator: Exists
nodeSelector:
family: graviton
---
apiVersion: v1
kind: Pod
metadata:
name: myweb-amd
spec:
terminationGracePeriodSeconds: 3
containers:
- name: myweb
image: sspp30578/myweb:multi
EOF
#
kubectl get pod -owide
kubectl exec -it myweb-arm -- arch
kubectl exec -it myweb-amd -- arch
kubectl exec -it myweb-arm -- curl localhost
kubectl exec -it myweb-amd -- curl localhost
# 삭제
kubectl delete pod myweb-arm myweb-amd
- ng3 노드 그룹 삭제 : eksctl delete nodegroup -c $CLUSTER_NAME -n ng3
Spot 노드 그룹

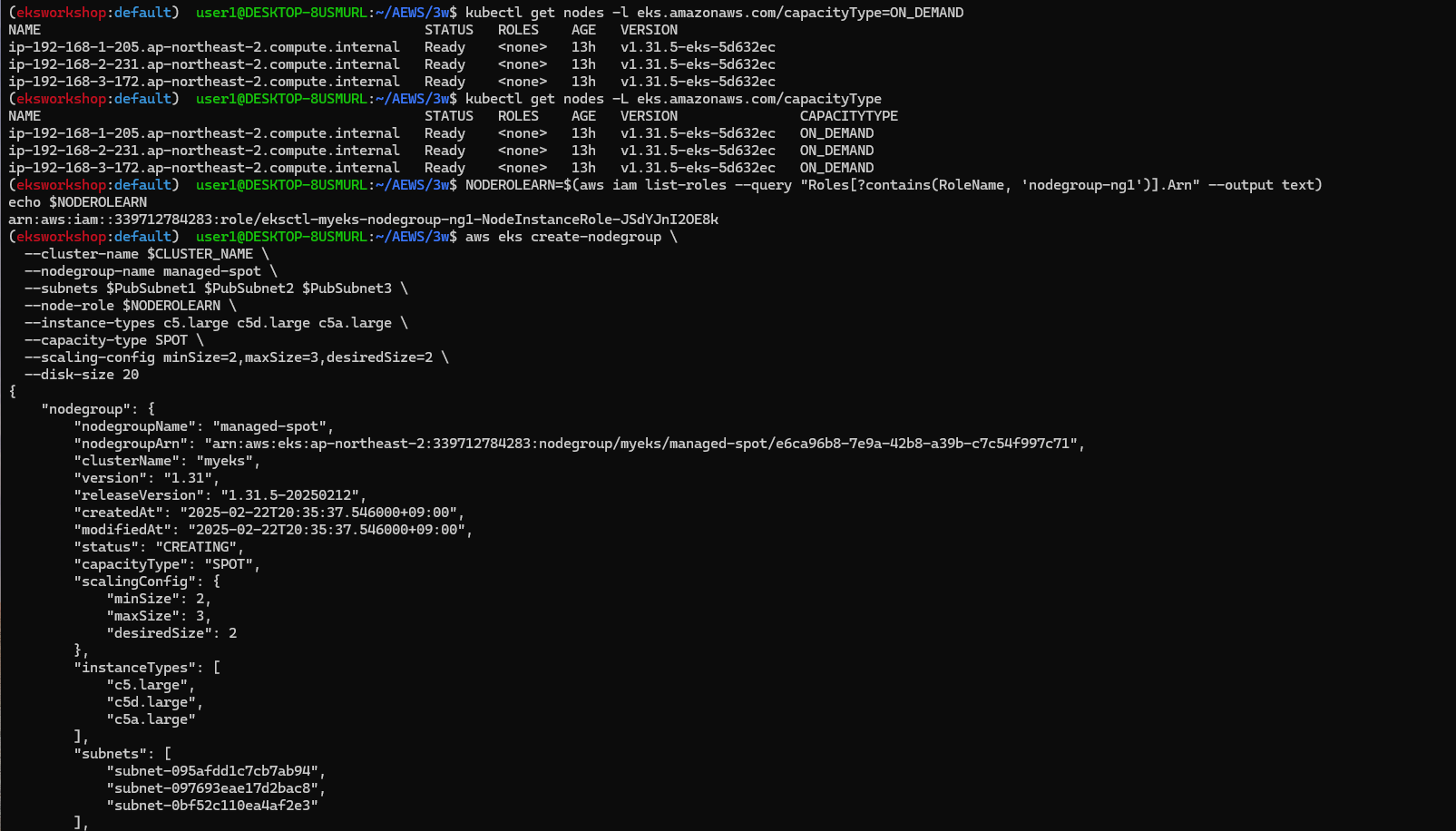

☞ Spot instances 노드 그룹 (managed-spot) 생성 - Link , Blog
- AWS 고객이 EC2 여유 용량 풀을 활용하여 엄청난 할인으로 EC2 인스턴스를 실행할 수 있습니다.
- EC2에 용량이 다시 필요할 때 2분 알림으로 Spot Instances를 중단할 수 있습니다.
- Kubernetes 워커 노드로 Spot Instances를 사용하는 것은 상태 비저장 API 엔드포인트, 일괄 처리, ML 학습 워크로드, Apache Spark를 사용한 빅데이터 ETL, 대기열 처리 애플리케이션, CI/CD 파이프라인과 같은 워크로드에 매우 인기 있는 사용 패턴입니다.
- 예를 들어 Kubernetes에서 상태 비저장 API 서비스를 실행하는 것은 Spot Instances를 워커 노드로 사용하기에 매우 적합합니다. Pod를 우아하게 종료할 수 있고 Spot Instances가 중단되면 다른 워커 노드에서 대체 Pod를 예약할 수 있기 때문입니다.

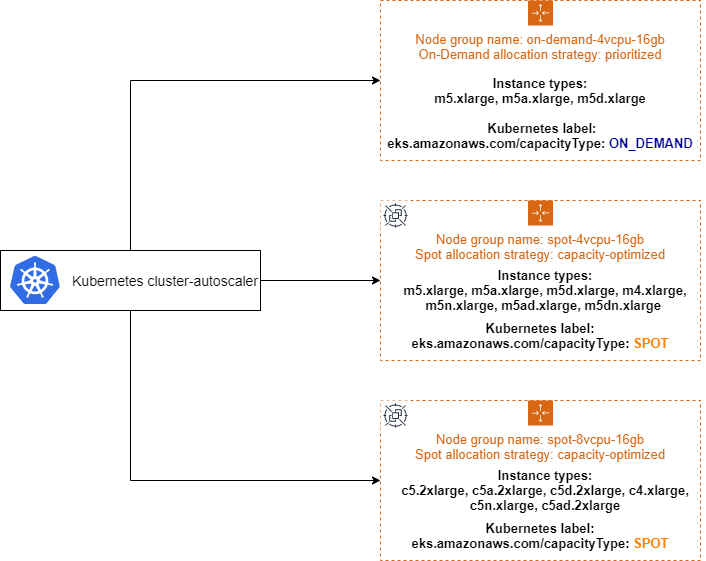

- Instance type diversification - Link

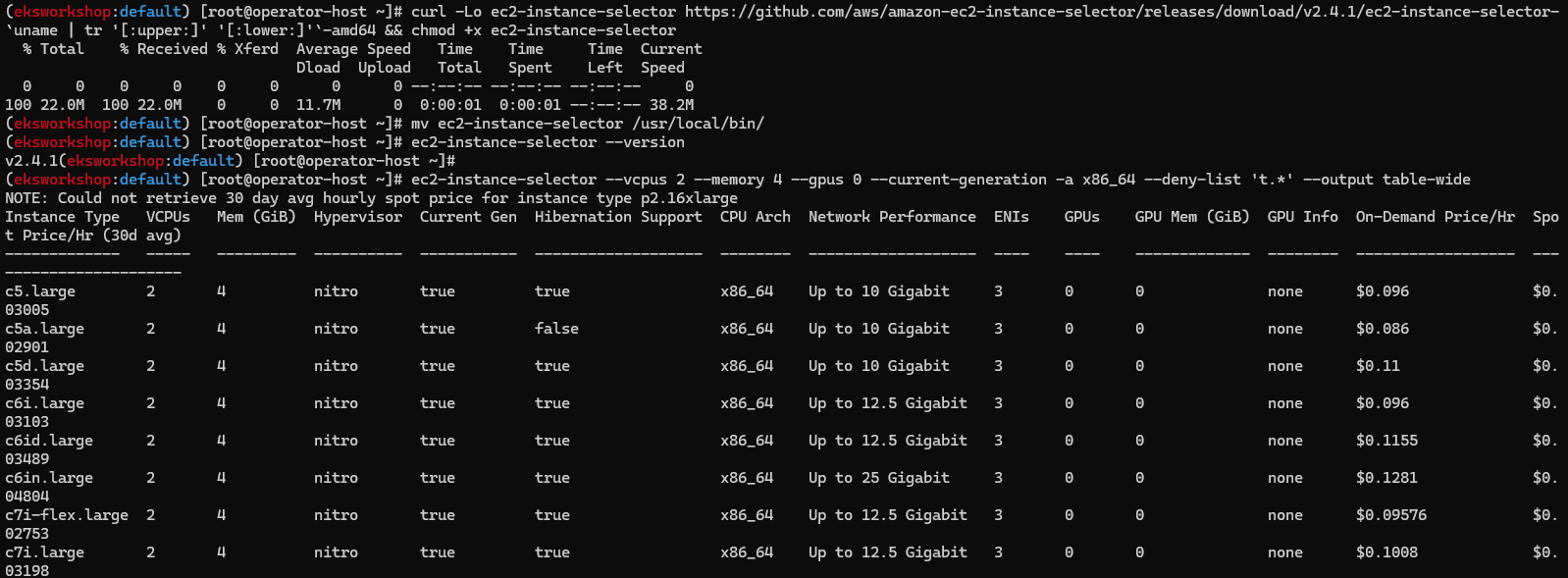

# [운영서버 EC2] ec2-instance-selector 설치
curl -Lo ec2-instance-selector https://github.com/aws/amazon-ec2-instance-selector/releases/download/v2.4.1/ec2-instance-selector-`uname | tr '[:upper:]' '[:lower:]'`-amd64 && chmod +x ec2-instance-selector
mv ec2-instance-selector /usr/local/bin/
ec2-instance-selector --version
# 적절한 인스턴스 스펙 선택을 위한 도구 사용
ec2-instance-selector --vcpus 2 --memory 4 --gpus 0 --current-generation -a x86_64 --deny-list 't.*' --output table-wide
Instance Type VCPUs Mem (GiB) Hypervisor Current Gen Hibernation Support CPU Arch Network Performance ENIs GPUs GPU Mem (GiB) GPU Info On-Demand Price/Hr Spot Price/Hr (30d avg)
------------- ----- --------- ---------- ----------- ------------------- -------- ------------------- ---- ---- ------------- -------- ------------------ -----------------------
c5.large 2 4 nitro true true x86_64 Up to 10 Gigabit 3 0 0 none $0.096 $0.03005
c5a.large 2 4 nitro true false x86_64 Up to 10 Gigabit 3 0 0 none $0.086 $0.02901
c5d.large 2 4 nitro true true x86_64 Up to 10 Gigabit 3 0 0 none $0.11 $0.03354
c6i.large 2 4 nitro true true x86_64 Up to 12.5 Gigabit 3 0 0 none $0.096 $0.03103
c6id.large 2 4 nitro true true x86_64 Up to 12.5 Gigabit 3 0 0 none $0.1155 $0.03489
c6in.large 2 4 nitro true true x86_64 Up to 25 Gigabit 3 0 0 none $0.1281 $0.04804
c7i-flex.large 2 4 nitro true true x86_64 Up to 12.5 Gigabit 3 0 0 none $0.09576 $0.02753
c7i.large 2 4 nitro true true x86_64 Up to 12.5 Gigabit 3 0 0 none $0.1008 $0.03198
#Internally ec2-instance-selector is making calls to the DescribeInstanceTypes for the specific region and filtering the instances based on the criteria selected in the command line, in our case we filtered for instances that meet the following criteria:
- Instances with no GPUs
- of x86_64 Architecture (no ARM instances like A1 or m6g instances for example)
- Instances that have 2 vCPUs and 4 GB of RAM
- Instances of current generation (4th gen onwards)
- Instances that don’t meet the regular expression t.* to filter out burstable instance types
- Create spot capacity - Link
#
kubectl get nodes -l eks.amazonaws.com/capacityType=ON_DEMAND
kubectl get nodes -L eks.amazonaws.com/capacityType
NAME STATUS ROLES AGE VERSION CAPACITYTYPE
ip-192-168-1-205.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND
ip-192-168-2-231.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND
ip-192-168-3-172.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND
# 노드 그룹 생성
NODEROLEARN=$(aws iam list-roles --query "Roles[?contains(RoleName, 'nodegroup-ng1')].Arn" --output text)
echo $NODEROLEARN
aws eks create-nodegroup \
--cluster-name $CLUSTER_NAME \
--nodegroup-name managed-spot \
--subnets $PubSubnet1 $PubSubnet2 $PubSubnet3 \
--node-role $NODEROLEARN \
--instance-types c5.large c5d.large c5a.large \
--capacity-type SPOT \
--scaling-config minSize=2,maxSize=3,desiredSize=2 \
--disk-size 20
# The command can be used to wait until a specific EKS node group is active and ready for use.
aws eks wait nodegroup-active --cluster-name $CLUSTER_NAME --nodegroup-name managed-spot
# 확인
kubectl get nodes -L eks.amazonaws.com/capacityType,eks.amazonaws.com/nodegroup
NAME STATUS ROLES AGE VERSION CAPACITYTYPE NODEGROUP
ip-192-168-1-205.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND ng1
ip-192-168-2-179.ap-northeast-2.compute.internal Ready <none> 97s v1.31.5-eks-5d632ec SPOT managed-spot
ip-192-168-2-231.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND ng1
ip-192-168-3-172.ap-northeast-2.compute.internal Ready <none> 13h v1.31.5-eks-5d632ec ON_DEMAND ng1
ip-192-168-3-184.ap-northeast-2.compute.internal Ready <none> 97s v1.31.5-eks-5d632ec SPOT managed-spot
☞ Running a workload on Spot instances
#
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: busybox
spec:
terminationGracePeriodSeconds: 3
containers:
- name: busybox
image: busybox
command:
- "/bin/sh"
- "-c"
- "while true; do date >> /home/pod-out.txt; cd /home; sync; sync; sleep 10; done"
nodeSelector:
eks.amazonaws.com/capacityType: SPOT
EOF
# 파드가 배포된 노드 정보 확인
kubectl get pod -owide
# 삭제
kubectl delete pod busybox
☞ (정보) Interruption Handling in EKS managed node groups with Spot capacity - Link
- Spot 중단을 처리하기 위해 AWS Node Termination Handler와 같은 클러스터에 추가 자동화 도구를 설치할 필요가 없습니다. 관리형 노드 그룹은 사용자를 대신하여 Amazon EC2 Auto Scaling 그룹을 구성하고 다음과 같은 방식으로 Spot 중단을 처리합니다. To handle Spot interruptions, you do not need to install any extra automation tools on the cluster such as the AWS Node Termination Handler. A managed node group configures an Amazon EC2 Auto Scaling group on your behalf and handles the Spot interruption in following manner:
- Amazon EC2 Spot 용량 재조정은 Amazon EKS가 Spot 노드를 우아하게 비우고 재조정하여 Spot 노드가 중단 위험이 높을 때 애플리케이션 중단을 최소화할 수 있도록 활성화됩니다.
- Amazon EC2 Spot Capacity Rebalancing is enabled so that Amazon EKS can gracefully drain and rebalance your Spot nodes to minimize application disruption when a Spot node is at elevated risk of interruption. For more information, see Amazon EC2 Auto Scaling Capacity Rebalancing in the Amazon EC2 Auto Scaling User Guide.
- 교체 Spot 노드가 부트스트랩되고 Kubernetes에서 Ready 상태가 되면 Amazon EKS는 재조정 권장 사항을 수신한 Spot 노드를 cordons하고 drains합니다. Spot 노드를 cordons하면 노드가 예약 불가능으로 표시되고 kube-scheduler가 해당 노드에서 새 포드를 예약하지 않습니다.
- When a replacement Spot node is bootstrapped and in the Ready state on Kubernetes, Amazon EKS cordons and drains the Spot node that received the rebalance recommendation. Cordoning the Spot node ensures that the node is marked as unschedulable and kube-scheduler will not schedule any new pods on it. It also removes it from its list of healthy, active Spot nodes. Draining the Spot node ensures that running pods are evicted gracefully.
- 교체 Spot 노드가 준비 상태가 되기 전에 Spot 2분 중단 알림이 도착하면 Amazon EKS는 재균형 권장 사항을 받은 Spot 노드의 드레이닝을 시작합니다.
- If a Spot two-minute interruption notice arrives before the replacement Spot node is in a Ready state, Amazon EKS starts draining the Spot node that received the rebalance recommendation.
- Amazon EC2 Spot 용량 재조정은 Amazon EKS가 Spot 노드를 우아하게 비우고 재조정하여 Spot 노드가 중단 위험이 높을 때 애플리케이션 중단을 최소화할 수 있도록 활성화됩니다.
- 이 프로세스는 Spot 중단이 도착할 때까지 교체 Spot 노드를 기다리는 것을 피하고, 대신 사전에 교체 노드를 조달하여 보류 중인 Pod의 스케줄링 시간을 최소화하는 데 도움이 됨.
- This process avoids waiting for replacement Spot node till Spot interruption arrives, instead it procures replacement in advance and helps in minimizing the scheduling time for pending pods.
- ng3 노드 그룹 삭제 : eksctl delete nodegroup -c $CLUSTER_NAME -n managed-spot
Bottlerocket AMI
☞ Bottlerocket 소개 : 컨테이너 실행을 위한 Linux 기반 운영 체제 - Home , Github , Docs , Docs2, Blog , Work , Youtube , Workshop
- 배경
- 현재 이용되는 컨테이너는 대부분 다양한 형식으로 패키징된 애플리케이션을 지원하도록 설계된 범용 운영 체제(OS)에서 실행됩니다. 그와 같은 운영 체제에는 수백 가지 패키지가 포함되어 있으며, 컨테이너화된 애플리케이션 하나를 실행하는 데 사용되는 패키지는 몇 개 되지 않더라도 자주 보안 및 유지 관리 업데이트를 해야 합니다. Bottlerocket은 보안에 중점을 두고, 컨테이너 호스팅에 필수적인 소프트웨어만 포함하므로 공격에 대한 노출 위험을 줄입니다. 여기에는 SELinux(Security-Enhanced Linux)가 함께 제공되어 추가 격리 모드를 지원하며 Linux 커널 기능의 일종인 Device Mapper의 진실성 대상(dm-verity)을 사용하므로 루트킷 기반 공격을 예방하는 데 도움이 됩니다. 이러한 보안 강화 기능 외에도 Bottlerocket 업데이트를 적용하여 원자 단위 방식으로 롤백하므로 업데이트 관리가 한층 간소화됩니다.
- 장점 - Kr
- 운영 비용 절감 및 관리 복잡성 감소로 가동 시간 증가 – Bottlerocket은 다른 Linux 배포판보다 리소스 공간이 작고 부팅 시간이 짧으며 보안 위협에 덜 취약합니다. Bottlerocket은 공간이 작아 스토리지, 컴퓨팅 및 네트워킹 리소스를 적게 사용하여 비용을 절감할 수 있습니다.
- 자동 OS 업데이트로 보안 강화 – Bottlerocket 업데이트는 필요한 경우 롤백할 수 있는 단일 단위로 적용됩니다. 이렇게 하면 시스템을 사용 불가 상태로 둘 수 있는 손상되거나 실패한 업데이트의 위험이 제거됩니다. Bottlerocket을 사용하면 보안 업데이트를 사용할 수 있는 즉시 중단을 최소화하는 방식으로 자동 적용하고 장애 발생 시 롤백할 수 있습니다.
- 프리미엄 지원 – AWS에서 제공하는 Amazon EC2 기반 Bottlerocket 빌드에는 Amazon EC2, Amazon EKS, Amazon ECR 등의 AWS 서비스에도 적용되는 동일한 AWS Support 플랜이 적용됩니다
- Bottlerocket의 설계 덕분에 OS 바이너리 업데이트와 보안 패치 주기를 분리하여 사전 페치된 이미지로 데이터 볼륨을 쉽게 연결할 수 있습니다.
- 고려 사항 - Docs
- Bottlerocket은 x86_64 및 arm64 프로세서가 있는 Amazon EC2 인스턴스를 지원합니다.
- Bottlerocket AMI를 Inferentia 칩이 있는 Amazon EC2 인스턴스와 함께 사용하는 것은 권장되지 않습니다.
- Bottlerocket 이미지에는 SSH 서버 또는 쉘이 포함되지 않습니다. 대체 액세스 방법을 사용하여 SSH를 허용할 수 있습니다.
☞ 노드 그룹 생성 및 노드 접속
- Control / Admin Container 배치 참고 - Link
- ng-br.yaml 파일 작성
cat << EOF > ng-br.yaml
apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
name: myeks
region: ap-northeast-2
version: "1.31"
managedNodeGroups:
- name: ng-bottlerocket
instanceType: m5.large
amiFamily: Bottlerocket
bottlerocket:
enableAdminContainer: true
settings:
motd: "Hello, eksctl!"
desiredCapacity: 1
maxSize: 1
minSize: 1
labels:
alpha.eksctl.io/cluster-name: myeks
alpha.eksctl.io/nodegroup-name: ng-bottlerocket
ami: bottlerocket
subnets:
- $PubSubnet1
- $PubSubnet2
- $PubSubnet3
tags:
alpha.eksctl.io/nodegroup-name: ng-bottlerocket
alpha.eksctl.io/nodegroup-type: managed
- name: ng-bottlerocket-ssh
instanceType: m5.large
amiFamily: Bottlerocket
desiredCapacity: 1
maxSize: 1
minSize: 1
ssh:
allow: true
publicKeyName: $SSHKEYNAME
labels:
alpha.eksctl.io/cluster-name: myeks
alpha.eksctl.io/nodegroup-name: ng-bottlerocket-ssh
ami: bottlerocket
subnets:
- $PubSubnet1
- $PubSubnet2
- $PubSubnet3
tags:
alpha.eksctl.io/nodegroup-name: ng-bottlerocket-ssh
alpha.eksctl.io/nodegroup-type: managed
EOF- 노드 그룹 배포
#
cat ng-br.yaml
eksctl create nodegroup -f ng-br.yaml
# 노드의 OS 와 CRI 정보 등 확인
kubectl get node --label-columns=alpha.eksctl.io/nodegroup-name,ami,node.kubernetes.io/instance-type
kubectl get node -owide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
ip-192-168-1-205.ap-northeast-2.compute.internal Ready <none> 15h v1.31.5-eks-5d632ec 192.168.1.205 3.35.139.9 Amazon Linux 2023.6.20250203 6.1.127-135.201.amzn2023.x86_64 containerd://1.7.25
ip-192-168-2-231.ap-northeast-2.compute.internal Ready <none> 15h v1.31.5-eks-5d632ec 192.168.2.231 15.165.7.23 Amazon Linux 2023.6.20250203 6.1.127-135.201.amzn2023.x86_64 containerd://1.7.25
ip-192-168-3-172.ap-northeast-2.compute.internal Ready <none> 15h v1.31.5-eks-5d632ec 192.168.3.172 3.35.9.49 Amazon Linux 2023.6.20250203 6.1.127-135.201.amzn2023.x86_64 containerd://1.7.25
ip-192-168-3-195.ap-northeast-2.compute.internal Ready <none> 3m28s v1.31.4-eks-0f56d01 192.168.3.195 13.125.246.69 Bottlerocket OS 1.32.0 (aws-k8s-1.31) 6.1.124 containerd://1.7.24+bottlerocket
ip-192-168-3-203.ap-northeast-2.compute.internal Ready <none> 3m29s v1.31.4-eks-0f56d01 192.168.3.203 13.125.210.100 Bottlerocket OS 1.32.0 (aws-k8s-1.31) 6.1.124 containerd://1.7.24+bottlerocket
# 인스턴스 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{InstanceID:InstanceId, PublicIPAdd:PublicIpAddress, PrivateIPAdd:PrivateIpAddress, InstanceName:Tags[?Key=='Name']|[0].Value, Status:State.Name}" --filters Name=instance-state-name,Values=running --output table
#
BRNode1=<ng-bottlerocket EC2 유동공인 IP>
BRNode2=<ng-bottlerocket-ssh EC2 유동공인 IP>
BRNode1=13.125.210.100
BRNode2=13.125.246.69
- SSH 로 노드 접속
# SSH 접속 테스트
ssh $BRNode1
ssh $BRNode2
-----------------
# AL2 기반이여, 문제 해결을 위한 도구 포함.
# sudo sheltie 실행 시 you into a root shell in the Bottlerocket host's root filesystem.
whoami
pwd
ip -c a
lsblk
sudo yum install htop which -y
htop
which bash
which sh
ps
ps -ef
ps 1
sestatus
getenforce
sudo sheltie
whoami
pwd
ip -c a
lsblk
yum install jq -y
ps
ps -ef
ps 1
sestatus
getenforce
exit
exit
-----------------
# ng-bottlerocket 인스턴스 ID 필터링
aws ec2 describe-instances --filters "Name=tag:eks:nodegroup-name,Values=ng-bottlerocket" | jq -r '.[][0]["Instances"][0]["InstanceId"]'
# Run the below command to create an SSM session with bottlerocket node
aws ssm start-session --target $(aws ec2 describe-instances --filters "Name=tag:eks:nodegroup-name,Values=ng-bottlerocket" | jq -r '.[][0]["Instances"][0]["InstanceId"]')
-----------------

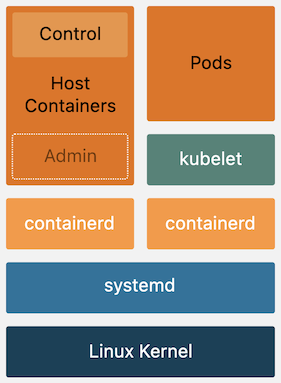

# Bottlerocket의 Control Container 진입
# 이 컨테이너는 Bottlerocket API에 접근할 수 있도록 해주며, 이를 통해 시스템을 점검하고 설정을 변경할 수 있음.
# 이를 위해 apiclient 도구를 사용하는 것이 일반적입니다. 예) 시스템 점검 apiclient -u /settings | jq
# 고급 디버깅을 위해서는 Admin Container를 사용 : 호스트에 대한 root 접근을 허용
# Admin Container를 활성화한 후, SSH로 접근 가능.
# apiclient 사용
apiclient --help
apiclient -u /settings | jq
apiclient get | jq
apiclient get | grep motd
"motd": "Hello, eksctl!",
# CIS benchmark for Bottlerocket
apiclient report cis
Benchmark name: CIS Bottlerocket Benchmark
Version: v1.0.0
Reference: https://www.cisecurity.org/benchmark/bottlerocket
Benchmark level: 1
Start time: 2025-02-22T13:32:14.627301306Z
[SKIP] 1.2.1 Ensure software update repositories are configured (Manual)
[PASS] 1.3.1 Ensure dm-verity is configured (Automatic)
[PASS] 1.4.1 Ensure setuid programs do not create core dumps (Automatic)
[PASS] 1.4.2 Ensure address space layout randomization (ASLR) is enabled (Automatic)
[PASS] 1.4.3 Ensure unprivileged eBPF is disabled (Automatic)
[PASS] 1.5.1 Ensure SELinux is configured (Automatic)
[SKIP] 1.6 Ensure updates, patches, and additional security software are installed (Manual)
[PASS] 2.1.1.1 Ensure chrony is configured (Automatic)
[PASS] 3.2.5 Ensure broadcast ICMP requests are ignored (Automatic)
[PASS] 3.2.6 Ensure bogus ICMP responses are ignored (Automatic)
[PASS] 3.2.7 Ensure TCP SYN Cookies is enabled (Automatic)
[SKIP] 3.4.1.3 Ensure IPv4 outbound and established connections are configured (Manual)
[SKIP] 3.4.2.3 Ensure IPv6 outbound and established connections are configured (Manual)
[PASS] 4.1.1.1 Ensure journald is configured to write logs to persistent disk (Automatic)
[PASS] 4.1.2 Ensure permissions on journal files are configured (Automatic)
Passed: 11
Failed: 0
Skipped: 4
Total checks: 15
Compliance check result: PASS
# Level 2 checks
apiclient report cis -l 2
# CIS Kubernetes benchmark : Level 1 of the CIS Benchmark.
apiclient report cis-k8s
#
enable-admin-container
enter-admin-container
whoami
pwd
ip -c a
lsblk
sudo yum install htop -y
htop
ps
ps -ef
ps 1
sestatus
getenforce
sudo sheltie
whoami
pwd
ip -c a
lsblk
yum install jq -y
ps
ps -ef
ps 1
sestatus
getenforce
exit
exit
#
disable-admin-container
whoami
pwd
ip -c a
sudo yum install git -y
sestatus
getenforce
exit
-----------------
# checks to see whether there is a new version of the installed variant
apiclient update check | jq
# downloads the update and verifies that it has been staged
apiclient update apply
# activates the update and reboots the system
apiclient reboot
☞ 파드 배포
#
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: busybox
spec:
terminationGracePeriodSeconds: 3
containers:
- name: busybox
image: busybox
command:
- "/bin/sh"
- "-c"
- "while true; do date >> /home/pod-out.txt; cd /home; sync; sync; sleep 10; done"
nodeSelector:
ami: bottlerocket
EOF
# 파드가 배포된 노드 정보 확인
kubectl get pod -owide
#
kubectl exec -it busybox -- tail -f /home/pod-out.txt
# 삭제
kubectl delete pod busybox
☞ 호스트 네임스페이스로 탈옥하는 파드를 Bottlerocket AMI 노드에서 배포되게 실행 해보기!
- ng1 노드 그룹에 탈취용 파드 배포 : 파드 권한과 호스트 네임스페이스 공유로 호스트 탈취 - Blog
# kube-system 네임스페이스에 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: root-shell
namespace: kube-system
spec:
containers:
- command:
- /bin/cat
image: alpine:3
name: root-shell
securityContext:
privileged: true
tty: true
stdin: true
volumeMounts:
- mountPath: /host
name: hostroot
hostNetwork: true
hostPID: true
hostIPC: true
tolerations:
- effect: NoSchedule
operator: Exists
- effect: NoExecute
operator: Exists
volumes:
- hostPath:
path: /
name: hostroot
nodeSelector:
eks.amazonaws.com/nodegroup: ng1
EOF
# 파드 배포 확인
kubectl get pod -n kube-system root-shell
# 파드 권한과 호스트 네임스페이스 공유로 호스트 탈취 시도
kubectl -n kube-system exec -it root-shell -- chroot /host /bin/bash
[root@ip-192-168-2-203 /]# id
uid=0(root) gid=0(root) groups=0(root),1(bin),2(daemon),3(sys),4(adm),6(disk),10(wheel),11(cdrom),20(games),26,27 context=system_u:system_r:unconfined_service_t:s0
[root@ip-192-168-2-203 /]# ip -c a
[root@ip-192-168-2-203 /]# cat /etc/passwd
...
[root@ip-192-168-2-203 /]# exit
# 파드 삭제
kubectl delete pod -n kube-system root-shell
- Bottlerocket AMI 노드에 탈취용 파드 배포 후 호스트 탈취 시도
# kube-system 네임스페이스에 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: root-shell
namespace: kube-system
spec:
containers:
- command:
- /bin/cat
image: alpine:3
name: root-shell
securityContext:
privileged: true
tty: true
stdin: true
volumeMounts:
- mountPath: /host
name: hostroot
hostNetwork: true
hostPID: true
hostIPC: true
tolerations:
- effect: NoSchedule
operator: Exists
- effect: NoExecute
operator: Exists
volumes:
- hostPath:
path: /
name: hostroot
nodeSelector:
ami: bottlerocket
EOF
# 파드 배포 확인
kubectl get pod -n kube-system root-shell
# 파드 권한과 호스트 네임스페이스 공유로 호스트 탈취 시도
kubectl -n kube-system exec -it root-shell -- chroot /host /bin/bash
kubectl -n kube-system exec -it root-shell -- chroot /host /bin/sh
kubectl -n kube-system exec -it root-shell -- chroot /host /usr/bin/bash
kubectl -n kube-system exec -it root-shell -- chroot /host /usr/bin/sh
# 파드 삭제
kubectl delete pod -n kube-system root-shell
- Bottlerocket AMI 노드에 apiclient 파드를 배포하여 enter-admin-container 진입
# kube-system 네임스페이스에 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: apiclient
namespace: kube-system
spec:
containers:
- command:
- sleep
- infinity
image: fedora
imagePullPolicy: Always
name: regain-access
securityContext:
seLinuxOptions:
level: s0
role: system_r
type: control_t
user: system_u
volumeMounts:
- mountPath: /usr/bin/apiclient
name: apiclient
readOnly: true
- mountPath: /run/api.sock
name: apiserver-socket
restartPolicy: Always
terminationGracePeriodSeconds: 0
volumes:
- hostPath:
path: /usr/bin/apiclient
type: File
name: apiclient
- hostPath:
path: /run/api.sock
type: Socket
name: apiserver-socket
nodeSelector:
ami: bottlerocket
EOF
# 파드 배포 확인
kubectl get pod -n kube-system apiclient
# 관리 컨테이너 활성화 및 진입
kubectl exec -i -t -n kube-system apiclient -- apiclient exec -t control enter-admin-container
--------------------------------------------
Confirming admin container is enabled...
Waiting for admin container to start...
Entering admin container
Welcome to Bottlerocket's admin container!
╱╲
╱┄┄╲ This container provides access to the Bottlerocket host
│▗▖│ filesystems (see /.bottlerocket/rootfs) and contains common
╱│ │╲ tools for inspection and troubleshooting. It is based on
│╰╮╭╯│ Amazon Linux 2, and most things are in the same places you
╹╹ would find them on an AL2 host.
To permit more intrusive troubleshooting, including actions that mutate the
running state of the Bottlerocket host, we provide a tool called "sheltie"
(`sudo sheltie`). When run, this tool drops you into a root shell in the
Bottlerocket host's root filesystem.
[root@admin]# sudo sheltie
bash-5.1# whoami
root
exit
exit
--------------------------------------------
# 파드 삭제
kubectl delete pod -n kube-system apiclient
- 노드 그룹 삭제
- eksctl delete nodegroup -c $CLUSTER_NAME -n ng-bottlerocket
- eksctl delete nodegroup -c $CLUSTER_NAME -n ng-bottlerocket-ssh
(실습 완료 후) 자원 삭제
- (실습 했을 경우) AWS ECR 저장소 삭제
- Amazon EKS 클러스터 삭제(10분 정도 소요): eksctl delete cluster --name $CLUSTER_NAME
- (클러스터 삭제 완료 확인 후) AWS CloudFormation 스택 삭제 : aws cloudformation delete-stack --stack-name myeks
- EKS 배포 후 실습 편의를 위한 변수 설정 삭제 : macOS : vi ~/.zshrc , Windows(WSL2) : vi ~/.bashrc
