CloudNet@ 가시다님이 진행하는 Terraform 101 Study 4기 스터디 내용 참고.
스터디 교재 : ‘테라폼으로 시작하는 IaC’ (한빛 미디어, 김민수 외 지금) 책의 내용 참고
-. https://www.aladin.co.kr/m/mproduct.aspx?ItemId=317519064
1. Amazon EKS Blueprints for Terraform
Amazon EKS Blueprints for Terraform 소개 Link
Amazon EKS Blueprints for Terraform
Amazon EKS Blueprints for Terraform Welcome to Amazon EKS Blueprints for Terraform! This project contains a collection of Amazon EKS cluster patterns implemented in Terraform that demonstrate how fast and easy it is for customers to adopt Amazon EKS. The p
aws-ia.github.io
- Terraform용 EKS Blueprints는 다음과 같은 방식으로 사용되도록 설계되었습니다.
- Reference: 사용자는 제공된 patterns과 snippets을 참조하여 원하는 솔루션을 찾을 수 있습니다. 사용자는 일반적으로 패턴이나 스니펫이 원하는 최종 결과를 달성하기 위해 어떻게 구성되었는지 보고 이를 자신의 환경에 복제합니다.
- Copy & Paste: 사용자는 패턴과 스니펫을 자신의 환경에 복사하여 붙여넣을 수 있으며, 구현의 시작점으로 EKS 블루프린트를 사용합니다. 그런 다음 사용자는 초기 패턴을 조정하여 특정 요구 사항에 맞게 사용자 지정할 수 있습니다.
- 고려사항
- Terraform용 EKS 블루프린트는 이 프로젝트에서 그대로 사용하기 위한 것이 아닙니다.
- "Terraform speak"에서 - 이 저장소에 제공된 패턴과 스니펫은 Terraform 모듈로 사용하도록 설계되지 않았습니다.
- 따라서 제공된 패턴은 패턴을 배포하는 데 특정 정보(예: Route53 호스팅 영역 ID 또는 ACM 인증서 ARN)가 필요할 때만 변수를 포함하고 일반적으로 로컬 변수를 사용합니다. 패턴을 다른 지역이나 다른 변경 사항과 함께 배포하려는 경우 패턴을 적용하기 전에 로컬에서 해당 수정을 하는 것이 좋습니다.
- Terraform용 EKS 블루프린트는 소비 모델과 관련된 혼란을 피하기 위해 Terraform 모듈이 따르는 것과 동일한 방식으로 변수와 출력을 노출하지 않습니다.
- 하지만 커뮤니티 호스팅 모듈 외에도 EKS Blueprints를 지원하기 위해 만들어진 여러 Terraform 모듈이 있습니다. Terraform용 EKS Blueprints를 지원하기 위해 제작된 모듈에 대한 자세한 내용은 해당 프로젝트를 참조하세요. 해당 프로젝트는 아래에 나열되어 있습니다.
- terraform-aws-eks-blueprint-addon (단수)
-. 서비스 계정(IRSA)에 대한 IAM 역할 외에도 Terraform `helm_release` 리소스를 사용하여 애드온을 프로비저닝할 수 있는 Terraform 모듈입니다.
-. 서비스 계정(IRSA)에 대한 IAM 역할 외에도 Terraform 리소스를 사용하여 **애드온**을 프로비저닝할 수 있는 Terraform 모듈입니다. - terraform-aws-eks-blueprint-addons (복수)
-.여러 애드온을 프로비저닝할 수 있는 Terraform 모듈입니다. aws_eks_addon 리소스를 사용하는 EKS 애드온과 terraform-aws-eks-blueprint-addon 모듈을 사용하는 Helm 차트 기반 애드온이 모두 가능합니다.
- 여러 애드온을 프로비저닝할 수 있는 Terraform 모듈입니다 - ‘aws_eks_addon 기반 애드온’ + ‘terraform-aws-eks-blueprint-addon 모듈 사용 헬름 차트 기반 애드온’ - terraform-aws-eks-blueprints-teams
- Terraform 모듈은 Kubernetes 다중 테넌시 리소스와 구성을 생성하여 관리자와 애플리케이션 개발자가 모두 자신이 책임지는 리소스에만 액세스할 수 있도록 합니다.
- 관리자와 애플리케이션 개발자 모두 자신이 담당하는 리소스에만 액세스 할 수 있도록 Kubernetes 멀티테넌시 리소스 및 구성을 생성하는 Terraform 모듈.
- 기타 프로젝트
- GitOps
- terraform-aws-eks-ack-addons - EKS 클러스터에 ACK 컨트롤러를 배포하기 위한 Terraform 모듈
- crossplane-on-eks -Crossplane Blueprints는 Crossplane Compositions(XR)와 Composite Resource Definitions(XRD) 라이브러리를 사용하여 Amazon EKS 클러스터를 부트스트랩하고 AWS 리소스를 프로비저닝하는 오픈 소스 리포입니다. - Data on EKS
- data-on-eks - Amazon EKS의 데이터 워크로드를 위한 blueprint 컬렉션입니다.
- terraform-aws-eks-data-addons - EKS 클러스터의 데이터 워크로드에 맞는 여러 애드온을 배포하기 위한 Terraform 모듈입니다. - 3. Observability Accelerator
terraform-aws-observability-accelerator - Amazon Managed Service for Prometheus, Amazon Managed Grafana, AWS Distro for OpenTelemetry(ADOT) 및 Amazon CloudWatch와 같은 AWS 관리 관찰 서비스를 사용하여 AWS 환경에 대한 관찰성을 설정하는 데 도움이 되는 의견이 풍부한 모듈 세트 - Karpenter Blueprints
- karpenter-blueprints - includes a list of common workload scenarios, some of them go in depth with the explanation of why configuring Karpenter and Kubernetes objects in such a way is important.
- GitOps
- 주의사항 Terraform Caveats
- Terraform용 EKS 블루프린트는 사용자에게 Terraform에 대한 권장 사례를 알려주거나 사용자가 Terraform 프로젝트를 어떻게 구성해야 하는지에 대한 지침을 제공하는 것이 아닙니다.
- 제공된 패턴은 사용자에게 정의된 아키텍처나 구성을 달성하는 방법을 보여주기 위한 것이며, 사용자가 빠르고 쉽게 실행하여 해당 패턴과 상호 작용을 시작할 수 있도록 합니다. 따라서 Terraform용 EKS Blueprints를 사용할 때 사용자가 알아야 할 몇 가지 주의 사항이 있습니다.
- 대부분 사용자가 별도의 Terraform 작업 공간에 기존 VPC를 이미 가지고 있을 것이라는 점을 알고 있습니다. 그러나 제공된 패턴에는 테스트 및 검증된 안정적이고 배포 가능한 예를 보장하기 위해 VPC가 포함되어 있습니다.
- Hashicorp에서는 공급자 블록에 계산된 값을 제공하는 것을 권장하지 않습니다. 즉, 클러스터 구성은 클러스터에 배포된 리소스(예: 애드온)와 별도의 workspace에서 정의해야 합니다.
* 그러나 패턴 경험을 단순화하기 위해 모든 것을 하나의 작업 공간에 정의하고 타겟팅된 적용 방식을 사용하여 패턴을 프로비저닝하는 지침을 제공했습니다. 사용자는 필요에 맞는 Terraform 프로젝트 구조를 조사하는 것이 좋습니다. Terraform용 EKS Blueprints는 이 문제에 대한 의견이 없으며 Hashicorp의 지침을 따릅니다.
- 패턴은 모듈을 소비하는 것과 같은 방식으로 제자리에서 소비되도록 의도되지 않았습니다. 따라서 우리는 예제에 대한 다양한 수준의 구성을 노출하기 위해 변수와 출력을 제공하지 않습니다. 사용자는 복제 후 요구 사항에 맞게 패턴을 로컬에서 수정할 수 있습니다.
- awscli를 사용하여 정적 토큰과 동적 토큰을 사용하는 것과 관련하여 Amazon EKS 클러스터에 Kubernetes 기반 공급자(kubernetes, helm, kubectl)를 인증하는 방법에 대한 FAQ 섹션을 참조하세요.
[실습] Karpenter on EKS Fargate
이 패턴은 Fargate Profiles를 사용하여 서버리스 클러스터(서버리스 데이터 플레인)에 Karpenter를 프로비저닝하는 방법을 보여줍니다.
사전 준비 : awscli(IAM ‘관리자 수전’ 자격증명), terraform, kubectl - Link, helm
aws --version
terraform --version
kubectl version --client=true
helm -h
## version.tf ##
terraform {
required_version = ">= 1.3"
required_providers {
aws = {
source = "hashicorp/aws"
version = ">= 5.34"
}
helm = {
source = "hashicorp/helm"
version = ">= 2.9"
}
kubernetes = {
source = "hashicorp/kubernetes"
version = ">= 2.20"
}
}
# ## Used for end-to-end testing on project; update to suit your needs
# backend "s3" {
# bucket = "terraform-ssp-github-actions-state"
# region = "us-west-2"
# key = "e2e/karpenter/terraform.tfstate"
# }
}
## main.tf ##
provider "aws" {
region = local.region
}
# Required for public ECR where Karpenter artifacts are hosted
provider "aws" {
region = "us-east-1"
alias = "virginia"
}
provider "kubernetes" {
host = module.eks.cluster_endpoint
cluster_ca_certificate = base64decode(module.eks.cluster_certificate_authority_data)
exec {
api_version = "client.authentication.k8s.io/v1beta1"
command = "aws"
# This requires the awscli to be installed locally where Terraform is executed
args = ["eks", "get-token", "--cluster-name", module.eks.cluster_name]
}
}
provider "helm" {
kubernetes {
host = module.eks.cluster_endpoint
cluster_ca_certificate = base64decode(module.eks.cluster_certificate_authority_data)
exec {
api_version = "client.authentication.k8s.io/v1beta1"
command = "aws"
# This requires the awscli to be installed locally where Terraform is executed
args = ["eks", "get-token", "--cluster-name", module.eks.cluster_name]
}
}
}
data "aws_ecrpublic_authorization_token" "token" {
provider = aws.virginia
}
data "aws_availability_zones" "available" {}
locals {
name = "t101-${basename(path.cwd)}"
region = "ap-northeast-2"
vpc_cidr = "10.10.0.0/16"
azs = slice(data.aws_availability_zones.available.names, 0, 3)
tags = {
Blueprint = local.name
GithubRepo = "github.com/aws-ia/terraform-aws-eks-blueprints"
}
}
################################################################################
# Cluster
################################################################################
module "eks" {
source = "terraform-aws-modules/eks/aws"
version = "~> 20.11"
cluster_name = local.name
cluster_version = "1.30"
cluster_endpoint_public_access = true
vpc_id = module.vpc.vpc_id
subnet_ids = module.vpc.private_subnets
# Fargate profiles use the cluster primary security group so these are not utilized
create_cluster_security_group = false
create_node_security_group = false
enable_cluster_creator_admin_permissions = true
fargate_profiles = {
karpenter = {
selectors = [
{ namespace = "karpenter" }
]
}
kube_system = {
name = "kube-system"
selectors = [
{ namespace = "kube-system" }
]
}
}
tags = merge(local.tags, {
# NOTE - if creating multiple security groups with this module, only tag the
# security group that Karpenter should utilize with the following tag
# (i.e. - at most, only one security group should have this tag in your account)
"karpenter.sh/discovery" = local.name
})
}
################################################################################
# EKS Blueprints Addons
################################################################################
module "eks_blueprints_addons" {
source = "aws-ia/eks-blueprints-addons/aws"
version = "~> 1.16"
cluster_name = module.eks.cluster_name
cluster_endpoint = module.eks.cluster_endpoint
cluster_version = module.eks.cluster_version
oidc_provider_arn = module.eks.oidc_provider_arn
# We want to wait for the Fargate profiles to be deployed first
create_delay_dependencies = [for prof in module.eks.fargate_profiles : prof.fargate_profile_arn]
eks_addons = {
coredns = {
configuration_values = jsonencode({
computeType = "Fargate"
# Ensure that the we fully utilize the minimum amount of resources that are supplied by
# Fargate https://docs.aws.amazon.com/eks/latest/userguide/fargate-pod-configuration.html
# Fargate adds 256 MB to each pod's memory reservation for the required Kubernetes
# components (kubelet, kube-proxy, and containerd). Fargate rounds up to the following
# compute configuration that most closely matches the sum of vCPU and memory requests in
# order to ensure pods always have the resources that they need to run.
resources = {
limits = {
cpu = "0.25"
# We are targeting the smallest Task size of 512Mb, so we subtract 256Mb from the
# request/limit to ensure we can fit within that task
memory = "256M"
}
requests = {
cpu = "0.25"
# We are targeting the smallest Task size of 512Mb, so we subtract 256Mb from the
# request/limit to ensure we can fit within that task
memory = "256M"
}
}
})
}
vpc-cni = {}
kube-proxy = {}
}
enable_karpenter = true
karpenter = {
repository_username = data.aws_ecrpublic_authorization_token.token.user_name
repository_password = data.aws_ecrpublic_authorization_token.token.password
}
karpenter_node = {
# Use static name so that it matches what is defined in `karpenter.yaml` example manifest
iam_role_use_name_prefix = false
}
tags = local.tags
}
resource "aws_eks_access_entry" "karpenter_node_access_entry" {
cluster_name = module.eks.cluster_name
principal_arn = module.eks_blueprints_addons.karpenter.node_iam_role_arn
kubernetes_groups = []
type = "EC2_LINUX"
}
################################################################################
# Supporting Resources
################################################################################
module "vpc" {
source = "terraform-aws-modules/vpc/aws"
version = "~> 5.0"
name = local.name
cidr = local.vpc_cidr
azs = local.azs
private_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 4, k)]
public_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k + 48)]
enable_nat_gateway = true
single_nat_gateway = true
public_subnet_tags = {
"kubernetes.io/role/elb" = 1
}
private_subnet_tags = {
"kubernetes.io/role/internal-elb" = 1
# Tags subnets for Karpenter auto-discovery
"karpenter.sh/discovery" = local.name
}
tags = local.tags
}
## outputs.tf ##
output "configure_kubectl" {
description = "Configure kubectl: make sure you're logged in with the correct AWS profile and run the following command to update your kubeconfig"
value = "aws eks --region ${local.region} update-kubeconfig --name ${module.eks.cluster_name}"
}
terraform init
tree .terraform
cat .terraform/modules/modules.json | jq
tree .terraform/providers/registry.terraform.io/hashicorp -L 2
VPC 배포 : 3분 소요
# VPC 정보 확인
aws ec2 describe-vpcs --filter 'Name=isDefault,Values=false' --output yaml
# vpc 배포 : 3분 소요
terraform apply -target="module.vpc" -auto-approve
# 배포 확인

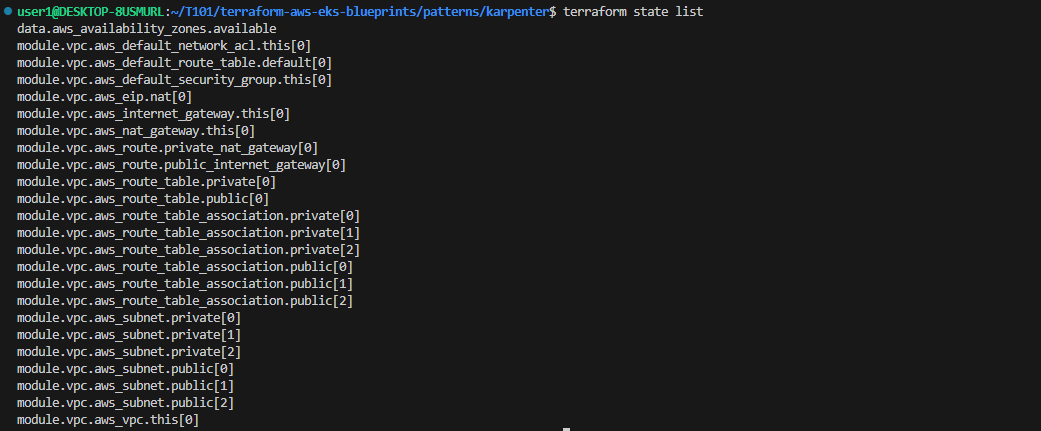

terraform state list
data.aws_availability_zones.available
module.vpc.aws_default_network_acl.this[0]
module.vpc.aws_default_route_table.default[0]
module.vpc.aws_default_security_group.this[0]
module.vpc.aws_eip.nat[0]
module.vpc.aws_internet_gateway.this[0]
module.vpc.aws_nat_gateway.this[0]
module.vpc.aws_route.private_nat_gateway[0]
module.vpc.aws_route.public_internet_gateway[0]
module.vpc.aws_route_table.private[0]
module.vpc.aws_route_table.public[0]
module.vpc.aws_route_table_association.private[0]
module.vpc.aws_route_table_association.private[1]
module.vpc.aws_route_table_association.private[2]
module.vpc.aws_route_table_association.public[0]
module.vpc.aws_route_table_association.public[1]
module.vpc.aws_route_table_association.public[2]
module.vpc.aws_subnet.private[0]
module.vpc.aws_subnet.private[1]
module.vpc.aws_subnet.private[2]
module.vpc.aws_subnet.public[0]
module.vpc.aws_subnet.public[1]
module.vpc.aws_subnet.public[2]
module.vpc.aws_vpc.this[0]
terraform show
...
# VPC 정보 확인
aws ec2 describe-vpcs --filter 'Name=isDefault,Values=false' --output yaml
# 상세 정보 확인
echo "data.aws_availability_zones.available" | terraform console
{
"all_availability_zones" = tobool(null)
"exclude_names" = toset(null) /* of string */
"exclude_zone_ids" = toset(null) /* of string */
"filter" = toset(null) /* of object */
"group_names" = toset([
"ap-northeast-2",
])
"id" = "ap-northeast-2"
"names" = tolist([
"ap-northeast-2a",
"ap-northeast-2b",
"ap-northeast-2c",
"ap-northeast-2d",
])
"state" = tostring(null)
"timeouts" = null /* object */
"zone_ids" = tolist([
"apne2-az1",
"apne2-az2",
"apne2-az3",
"apne2-az4",
])
}

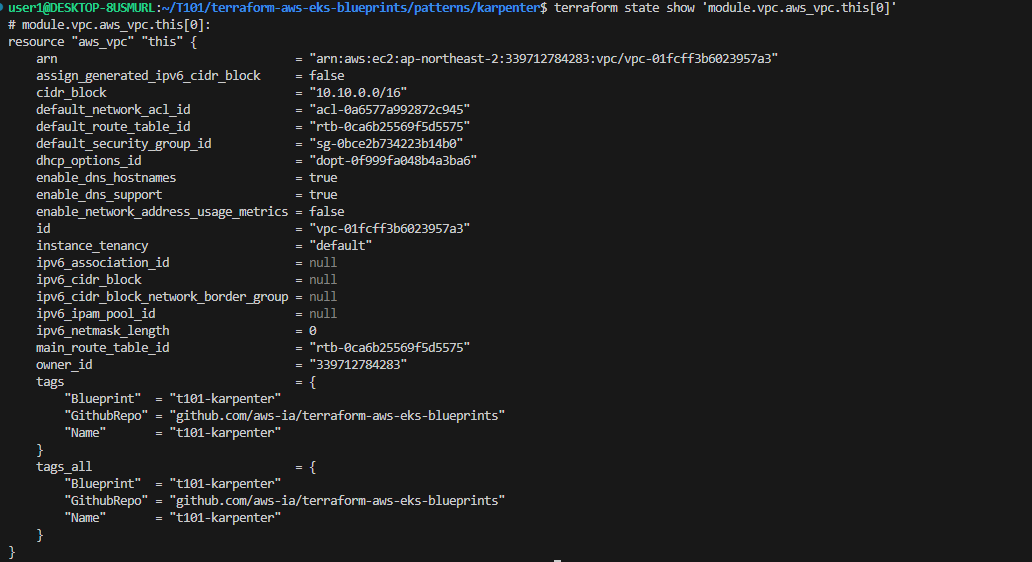

terraform state show 'module.vpc.aws_vpc.this[0]'
VPCID=<각자 자신의 VPC ID>

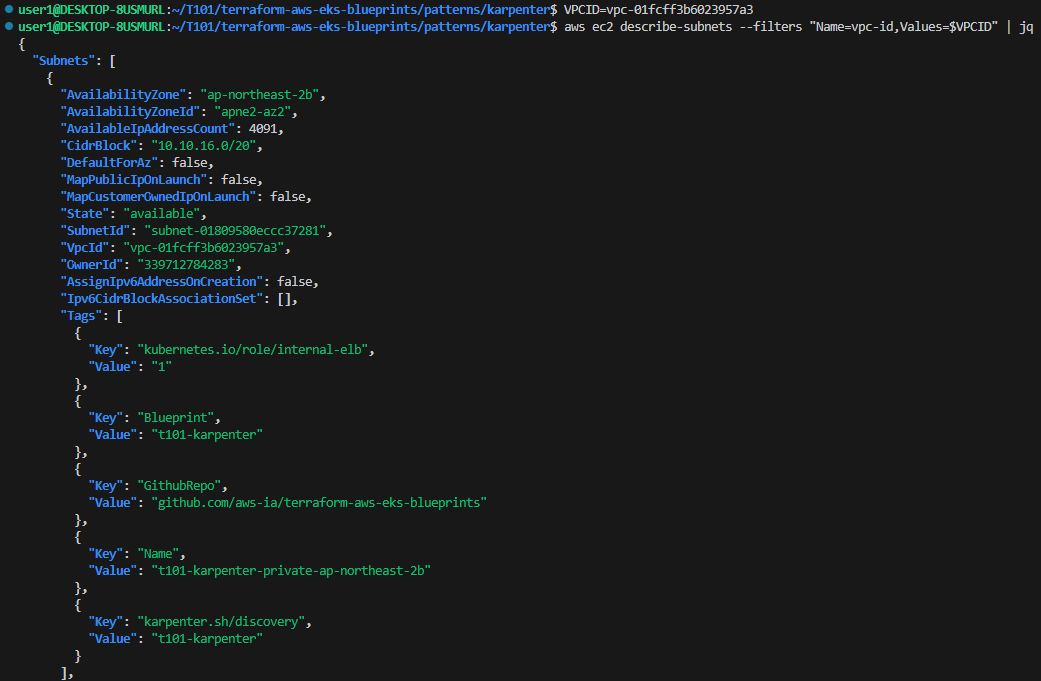

aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" | jq
aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" --output text
# public 서브넷과 private 서브넷 CIDR 확인
## private_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 4, k)]
## public_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k + 48)]
terraform state show 'module.vpc.aws_subnet.public[0]'
terraform state show 'module.vpc.aws_subnet.private[0]'
EKS 배포 : 13분 소요
# EKS 배포 : 13분 소요
terraform apply -target="module.eks" -auto-approve
# 배포 확인
terraform state list
module.eks.data.aws_caller_identity.current
module.eks.data.aws_iam_policy_document.assume_role_policy[0]
module.eks.data.aws_iam_session_context.current
module.eks.data.aws_partition.current
module.eks.data.tls_certificate.this[0]
module.eks.aws_cloudwatch_log_group.this[0]
module.eks.aws_ec2_tag.cluster_primary_security_group["Blueprint"]
module.eks.aws_ec2_tag.cluster_primary_security_group["GithubRepo"]
module.eks.aws_ec2_tag.cluster_primary_security_group["karpenter.sh/discovery"]
module.eks.aws_eks_access_entry.this["cluster_creator"]
module.eks.aws_eks_access_policy_association.this["cluster_creator_admin"]
module.eks.aws_eks_cluster.this[0]
module.eks.aws_iam_openid_connect_provider.oidc_provider[0]
module.eks.aws_iam_policy.cluster_encryption[0]
module.eks.aws_iam_role.this[0]
module.eks.aws_iam_role_policy_attachment.cluster_encryption[0]
module.eks.aws_iam_role_policy_attachment.this["AmazonEKSClusterPolicy"]
module.eks.aws_iam_role_policy_attachment.this["AmazonEKSVPCResourceController"]
module.eks.time_sleep.this[0]
module.eks.module.fargate_profile["karpenter"].data.aws_caller_identity.current
module.eks.module.fargate_profile["karpenter"].data.aws_iam_policy_document.assume_role_policy[0]
module.eks.module.fargate_profile["karpenter"].data.aws_partition.current
module.eks.module.fargate_profile["karpenter"].data.aws_region.current
module.eks.module.fargate_profile["karpenter"].aws_eks_fargate_profile.this[0]
module.eks.module.fargate_profile["karpenter"].aws_iam_role.this[0]
module.eks.module.fargate_profile["karpenter"].aws_iam_role_policy_attachment.this["AmazonEKSFargatePodExecutionRolePolicy"]
module.eks.module.fargate_profile["karpenter"].aws_iam_role_policy_attachment.this["AmazonEKS_CNI_Policy"]
module.eks.module.fargate_profile["kube_system"].data.aws_caller_identity.current
module.eks.module.fargate_profile["kube_system"].data.aws_iam_policy_document.assume_role_policy[0]
module.eks.module.fargate_profile["kube_system"].data.aws_partition.current
module.eks.module.fargate_profile["kube_system"].data.aws_region.current
module.eks.module.fargate_profile["kube_system"].aws_eks_fargate_profile.this[0]
module.eks.module.fargate_profile["kube_system"].aws_iam_role.this[0]
module.eks.module.fargate_profile["kube_system"].aws_iam_role_policy_attachment.this["AmazonEKSFargatePodExecutionRolePolicy"]
module.eks.module.fargate_profile["kube_system"].aws_iam_role_policy_attachment.this["AmazonEKS_CNI_Policy"]
module.eks.module.kms.data.aws_caller_identity.current[0]
module.eks.module.kms.data.aws_iam_policy_document.this[0]
module.eks.module.kms.data.aws_partition.current[0]
module.eks.module.kms.aws_kms_alias.this["cluster"]
module.eks.module.kms.aws_kms_key.this[0]
terraform output
configure_kubectl = "aws eks --region ap-northeast-2 update-kubeconfig --name t101-karpenter"
# EKS 자격증명
## aws eks --region <REGION> update-kubeconfig --name <CLUSTER_NAME> --alias <CLUSTER_NAME>
aws eks --region ap-northeast-2 update-kubeconfig --name t101-karpenter
cat ~/.kube/config
# (참고) context name 변경
kubectl config rename-context "arn:aws:eks:ap-northeast-2:$(aws sts get-caller-identity --query 'Account' --output text):cluster/t101-karpenter" "T101-Lab"
# k8s 노드, 파드 정보 확인
kubectl cluster-info
kubectl get node
kubectl get pod -A
# 상세 정보 확인
terraform show
...
terraform state list
terraform state show 'module.eks.data.aws_caller_identity.current'
terraform state show 'module.eks.data.aws_iam_session_context.current'
terraform state show 'module.eks.aws_eks_cluster.this[0]'
terraform state show 'module.eks.data.tls_certificate.this[0]'
terraform state show 'module.eks.aws_cloudwatch_log_group.this[0]'
terraform state show 'module.eks.aws_eks_access_entry.this["cluster_creator"]'
terraform state show 'module.eks.aws_iam_openid_connect_provider.oidc_provider[0]'
terraform state show 'module.eks.data.aws_partition.current'
terraform state show 'module.eks.aws_iam_policy.cluster_encryption[0]'
terraform state show 'module.eks.aws_iam_role.this[0]'
terraform state show 'module.eks.time_sleep.this[0]'
terraform state show 'module.eks.module.kms.aws_kms_key.this[0]'
terraform state show 'module.eks.module.fargate_profile["kube_system"].aws_eks_fargate_profile.this[0]'
terraform state show 'module.eks.module.fargate_profile["karpenter"].aws_eks_fargate_profile.this[0]'
Fargate 소개 : EKS(컨트롤 플레인) + Fargate(데이터 플레인)의 완전한 서버리스화(=AWS 관리형)
- Cluster Autoscaler 불필요, VM 수준의 격리 가능(VM isolation at Pod Level)
- 파게이트 프로파일(파드가 사용할 서브넷, 네임스페이스, 레이블 조건)을 생성하여 지정한 파드가 파게이트에서 동작하게 함
- EKS 는 스케줄러가 특정 조건을 기준으로 어느 노드에 파드를 동작시킬지 결정, 혹은 특정 설정으로 특정 노드에 파드가 동작하게 가능
addon 배포 & karpenter helm 배포 : 2분 소요
# 배포 : 2분 소요
terraform apply -auto-approve
# 확인

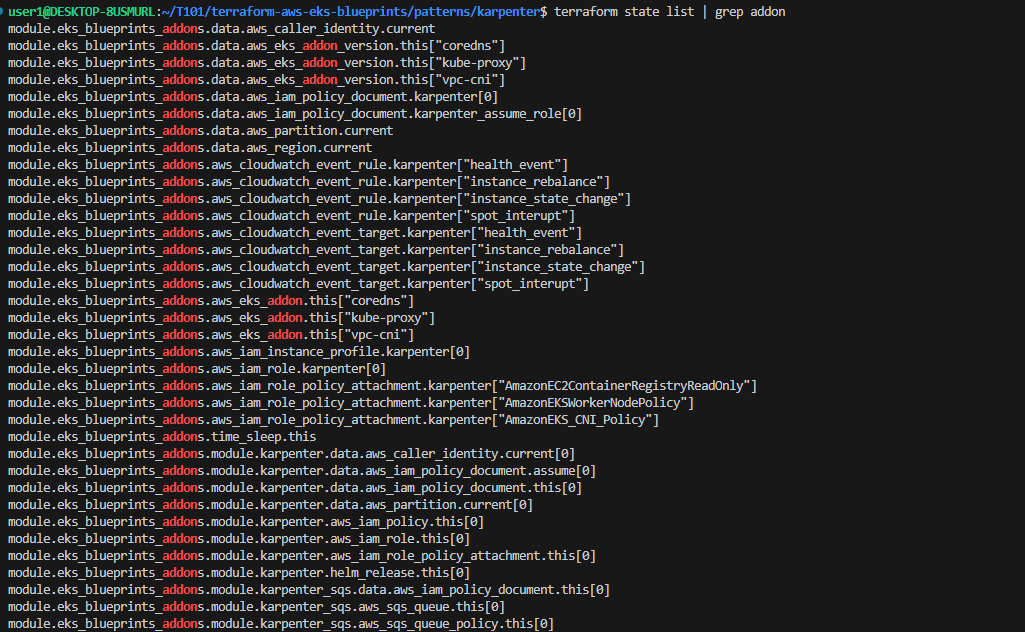

terraform state list
data.aws_ecrpublic_authorization_token.token
aws_eks_access_entry.karpenter_node_access_entry
module.eks_blueprints_addons.data.aws_caller_identity.current
module.eks_blueprints_addons.data.aws_eks_addon_version.this["coredns"]
module.eks_blueprints_addons.data.aws_eks_addon_version.this["kube-proxy"]
module.eks_blueprints_addons.data.aws_eks_addon_version.this["vpc-cni"]
module.eks_blueprints_addons.data.aws_iam_policy_document.karpenter[0]
module.eks_blueprints_addons.data.aws_iam_policy_document.karpenter_assume_role[0]
module.eks_blueprints_addons.data.aws_partition.current
module.eks_blueprints_addons.data.aws_region.current
module.eks_blueprints_addons.aws_cloudwatch_event_rule.karpenter["health_event"]
module.eks_blueprints_addons.aws_cloudwatch_event_rule.karpenter["instance_rebalance"]
module.eks_blueprints_addons.aws_cloudwatch_event_rule.karpenter["instance_state_change"]
module.eks_blueprints_addons.aws_cloudwatch_event_rule.karpenter["spot_interupt"]
module.eks_blueprints_addons.aws_cloudwatch_event_target.karpenter["health_event"]
module.eks_blueprints_addons.aws_cloudwatch_event_target.karpenter["instance_rebalance"]
module.eks_blueprints_addons.aws_cloudwatch_event_target.karpenter["instance_state_change"]
module.eks_blueprints_addons.aws_cloudwatch_event_target.karpenter["spot_interupt"]
module.eks_blueprints_addons.aws_eks_addon.this["coredns"]
module.eks_blueprints_addons.aws_eks_addon.this["kube-proxy"]
module.eks_blueprints_addons.aws_eks_addon.this["vpc-cni"]
module.eks_blueprints_addons.aws_iam_instance_profile.karpenter[0]
module.eks_blueprints_addons.aws_iam_role.karpenter[0]
module.eks_blueprints_addons.aws_iam_role_policy_attachment.karpenter["AmazonEC2ContainerRegistryReadOnly"]
module.eks_blueprints_addons.aws_iam_role_policy_attachment.karpenter["AmazonEKSWorkerNodePolicy"]
module.eks_blueprints_addons.aws_iam_role_policy_attachment.karpenter["AmazonEKS_CNI_Policy"]
module.eks_blueprints_addons.time_sleep.this
module.eks_blueprints_addons.module.karpenter.data.aws_caller_identity.current[0]
module.eks_blueprints_addons.module.karpenter.data.aws_iam_policy_document.assume[0]
module.eks_blueprints_addons.module.karpenter.data.aws_iam_policy_document.this[0]
module.eks_blueprints_addons.module.karpenter.data.aws_partition.current[0]
module.eks_blueprints_addons.module.karpenter.aws_iam_policy.this[0]
module.eks_blueprints_addons.module.karpenter.aws_iam_role.this[0]
module.eks_blueprints_addons.module.karpenter.aws_iam_role_policy_attachment.this[0]
module.eks_blueprints_addons.module.karpenter.helm_release.this[0]
module.eks_blueprints_addons.module.karpenter_sqs.data.aws_iam_policy_document.this[0]
module.eks_blueprints_addons.module.karpenter_sqs.aws_sqs_queue.this[0]
module.eks_blueprints_addons.module.karpenter_sqs.aws_sqs_queue_policy.this[0]
terraform show
...
# k8s 클러스터, 노드, 파드 정보 확인
kubectl cluster-info
kubectl get nodes -L node.kubernetes.io/instance-type -L topology.kubernetes.io/zone
kubectl get node -owide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
fargate-ip-10-10-36-94.ap-northeast-2.compute.internal Ready <none> 10m v1.30.0-eks-404b9c6 10.10.36.94 <none> Amazon Linux 2 5.10.219-208.866.amzn2.x86_64 containerd://1.7.11
fargate-ip-10-10-4-201.ap-northeast-2.compute.internal Ready <none> 10m v1.30.0-eks-404b9c6 10.10.4.201 <none> Amazon Linux 2 5.10.219-208.866.amzn2.x86_64 containerd://1.7.11
fargate-ip-10-10-43-93.ap-northeast-2.compute.internal Ready <none> 10m v1.30.0-eks-404b9c6 10.10.43.93 <none> Amazon Linux 2 5.10.219-208.866.amzn2.x86_64 containerd://1.7.11
fargate-ip-10-10-46-178.ap-northeast-2.compute.internal Ready <none> 10m v1.30.0-eks-404b9c6 10.10.46.178 <none> Amazon Linux 2 5.10.219-208.866.amzn2.x86_64 containerd://1.7.11
kubectl get pod -A
NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
karpenter karpenter-6b8687f5db-r9b7q 1/1 Running 0 12m 10.10.36.94 fargate-ip-10-10-36-94.ap-northeast-2.compute.internal <none> <none>
karpenter karpenter-6b8687f5db-v8zwb 1/1 Running 0 12m 10.10.46.178 fargate-ip-10-10-46-178.ap-northeast-2.compute.internal <none> <none>
kube-system coredns-86dcddd859-x9zp8 1/1 Running 0 12m 10.10.4.201 fargate-ip-10-10-4-201.ap-northeast-2.compute.internal <none> <none>
kube-system coredns-86dcddd859-xxk97 1/1 Running 0 12m 10.10.43.93 fargate-ip-10-10-43-93.ap-northeast-2.compute.internal <none> <none>
# helm chart 확인
helm list -n karpenter
NAME NAMESPACE REVISION UPDATED STATUS CHART APP VERSION
karpenter karpenter 1 2024-07-20 23:34:26.74931 +0900 KST deployed karpenter-0.35.00.35.0
# SQS queue and EventBridge event rules for Karpenter to utilize for spot termination handling, capacity re-balancing, etc.
## https://jerryljh.tistory.com/132 , https://aws.github.io/aws-eks-best-practices/karpenter/
helm get values -n karpenter karpenter
USER-SUPPLIED VALUES:
serviceAccount:
annotations:
eks.amazonaws.com/role-arn: arn:aws:iam::911283464785:role/karpenter-2024072203075821610000000c
name: karpenter
settings:
aws:
clusterEndpoint: https://163CC620EAB64480AA969E78489258AD.yl4.ap-northeast-2.eks.amazonaws.com
clusterName: t101-karpenter
interruptionQueueName: karpenter-t101-karpenter
clusterEndpoint: https://163CC620EAB64480AA969E78489258AD.yl4.ap-northeast-2.eks.amazonaws.com
clusterName: t101-karpenter
interruptionQueue: karpenter-t101-karpenter
# 시크릿 확인 : kms로 암호 처리됨 - Encrypt Kubernetes secrets with AWS KMS on existing clusters
## Symmetric, Can encrypt and decrypt data , Created in the same AWS Region as the cluster
## Warning - 활성화 이후 비활성화 불가 You can't disable secrets encryption after enabling it. This action is irreversible.

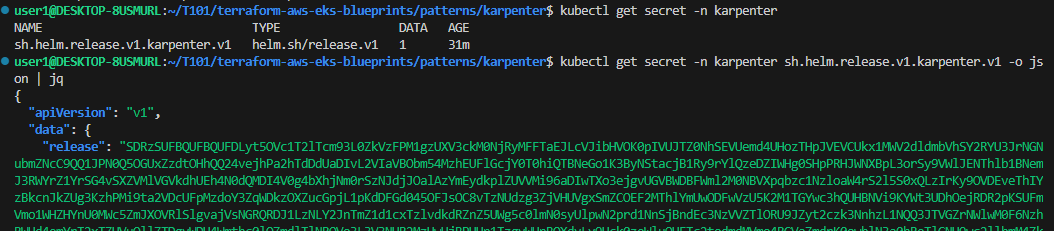

kubectl get secret -n karpenter
kubectl get secret -n karpenter sh.helm.release.v1.karpenter.v1 -o json | jq
# 상세 정보 확인
terraform state list
terraform state show 'data.aws_ecrpublic_authorization_token.token'
terraform state show 'aws_eks_access_entry.karpenter_node_access_entry'
terraform state show 'module.eks_blueprints_addons.data.aws_caller_identity.current'
terraform state show 'module.eks_blueprints_addons.data.aws_eks_addon_version.this["coredns"]'
terraform state show 'module.eks_blueprints_addons.aws_cloudwatch_event_rule.karpenter["health_event"]'
terraform state show 'module.eks_blueprints_addons.aws_cloudwatch_event_target.karpenter["health_event"]'
terraform state show 'module.eks_blueprints_addons.aws_eks_addon.this["coredns"]'
terraform state show 'module.eks_blueprints_addons.aws_iam_role.karpenter[0]'
terraform state show 'module.eks_blueprints_addons.aws_iam_instance_profile.karpenter[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter.data.aws_iam_policy_document.this[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter.data.aws_iam_policy_document.assume[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter.aws_iam_policy.this[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter.helm_release.this[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter_sqs.aws_sqs_queue.this[0]'
terraform state show 'module.eks_blueprints_addons.module.karpenter_sqs.aws_sqs_queue_policy.this[0]'
(옵션) eks-node-viewer 설치 : 노드 할당 가능 용량과 요청 request 리소스 표시, 실제 파드 리소스 사용량 X Link
- It displays the scheduled pod resource requests vs the allocatable capacity on the node. It does not look at the actual pod resource usage.
- Node마다 할당 가능한 용량과 스케줄링된 POD(컨테이너)의 Resource 중 request 값을 표시한다. 실제 POD(컨테이너) 리소스 사용량은 아니다. /pkg/model/pod.go 파일을 보면 컨테이너의 request 합을 반환하며, init containers는 미포함 - [Code]
# macOS
brew tap aws/tap
brew install eks-node-viewer
# Windows/Linux Manual
## go 설치
go version
## EKS Node Viewer 설치 : 약 2분 이상 소요
go install github.com/awslabs/eks-node-viewer/cmd/eks-node-viewer@latestgo lang 설치: Link
# [신규 터미널] Display both CPU and Memory Usage*
eks-node-viewer --resources cpu,memory
# Standard usage
eks-node-viewer
# Karpenter nodes only
eks-node-viewer --node-selector karpenter.sh/nodepool
# Display extra labels, i.e. AZ
eks-node-viewer --extra-labels topology.kubernetes.io/zone
# Sort by CPU usage in descending order
eks-node-viewer --node-sort=eks-node-viewer/node-cpu-usage=dsc
# Specify a particular AWS profile and region
AWS_PROFILE=myprofile AWS_REGION=us-west-2
kube-ops-view 설치 : 노드의 파드 상태 정보를 웹 페이지에서 실시간으로 출력
# helm 배포
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
# 포트 포워딩
kubectl port-forward deployment/kube-ops-view -n kube-system 8080:8080 &
# 접속 주소 확인 : 각각 1배, 1.5배, 3배 크기
echo -e "KUBE-OPS-VIEW URL = http://localhost:8080"
echo -e "KUBE-OPS-VIEW URL = http://localhost:8080/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:8080/#scale=3"
karpenter 소개 : 노드 수명 주기 관리 솔루션, 몇 초 만에 컴퓨팅 리소스 제공 https://ec2spotworkshops.com/karpenter.html
Running efficient Kubernetes Clusters on Amazon EC2 with Karpenter
In this workshop, you will learn how to provision, manage, and maintain your Kubernetes clusters with Amazon EKS at any scale using Karpenter. Karpenter is a node lifecycle management solution used to scale your Kubernetes Cluster. It observes incoming pod
catalog.us-east-1.prod.workshops.aws
- Kubernetes 스케줄러가 스케줄링 불가로 표시한 포드를 감시
- 포드에서 요청한 스케줄링 제약 조건(리소스 요청, 노드 선택기, 친화성, 허용 범위, 토폴로지 확산 제약 조건) 평가
- 포드의 요구 사항을 충족하는 노드 프로비저닝
- 포드를 새 노드에서 실행되도록 스케줄링
- 노드가 더 이상 필요하지 않을 때 노드 제거
Disruption (구 Consolidation) : Expiration , Drift , Consolidation Workshop Docs 링크 Work Spot-to-Spot
- Expiration 만료 : 기본 720시간(30일) 후 인스턴스를 자동으로 만료하여 강제로 노드를 최신 상태로 유지
- Drift 드리프트 : 구성 변경 사항(NodePool, EC2NodeClass)를 감지하여 필요한 변경 사항을 적용
- Consolidation 통합 : 비용 효율적인 컴퓨팅 최적화
- 스팟 인스턴스 시작 시 Karpenter는 AWS EC2 Fleet Instance API를 호출하여 NodePool 구성 기반으로 선택한 인스턴스 유형을 전달.
- AWS EC2 Fleet Instance API는 시작된 인스턴스 목록과 시작할 수 없는 인스턴스 목록을 즉시 반환하는 API로, 시작할 수 없을 경우 Karpenter는 대체 용량을 요청하거나 워크로드에 대한 soft 일정 제약 조건을 제거할 수 있음
- Spot-to-Spot Consolidation 에는 주문형 통합과 다른 접근 방식이 필요했습니다. 온디맨드 통합의 경우 규모 조정 및 최저 가격이 주요 지표로 사용됩니다.
- 스팟 간 통합이 이루어지려면 Karpenter에는 최소 15개의 인스턴스 유형이 포함된 다양한 인스턴스 구성(연습에 정의된 NodePool 예제 참조)이 필요합니다. 이러한 제약 조건이 없으면 Karpenter가 가용성이 낮고 중단 빈도가 높은 인스턴스를 선택할 위험이 있습니다.
karpenter 실습
## karpenter.yaml ##
---
apiVersion: karpenter.k8s.aws/v1beta1
kind: EC2NodeClass
metadata:
name: default
spec:
amiFamily: AL2
role: karpenter-t101-karpenter
subnetSelectorTerms:
- tags:
karpenter.sh/discovery: t101-karpenter
securityGroupSelectorTerms:
- tags:
karpenter.sh/discovery: t101-karpenter
tags:
karpenter.sh/discovery: t101-karpenter
---
apiVersion: karpenter.sh/v1beta1
kind: NodePool
metadata:
name: default
spec:
template:
spec:
nodeClassRef:
name: default
requirements:
- key: "karpenter.k8s.aws/instance-category"
operator: In
values: ["c", "m", "r"]
- key: "karpenter.k8s.aws/instance-cpu"
operator: In
values: ["4", "8", "16", "32"]
- key: "karpenter.k8s.aws/instance-hypervisor"
operator: In
values: ["nitro"]
- key: "karpenter.k8s.aws/instance-generation"
operator: Gt
values: ["2"]
limits:
cpu: 1000
disruption:
consolidationPolicy: WhenEmpty
consolidateAfter: 30s
## example.yaml ##
piVersion: apps/v1
kind: Deployment
metadata:
name: inflate
spec:
replicas: 0
selector:
matchLabels:
app: inflate
template:
metadata:
labels:
app: inflate
spec:
terminationGracePeriodSeconds: 0
containers:
- name: inflate
image: public.ecr.aws/eks-distro/kubernetes/pause:3.7
resources:
requests:
cpu: 1# Provision the Karpenter EC2NodeClass and NodePool resources which provide Karpenter the necessary configurations to provision EC2 resources:
kubectl apply -f karpenter.yaml
# 확인
kubectl get ec2nodeclass,nodepool
NAME AGE
ec2nodeclass.karpenter.k8s.aws/default 31s
NAME NODECLASS
nodepool.karpenter.sh/default default
# Once the Karpenter resources are in place, Karpenter will provision the necessary EC2 resources to satisfy any pending pods in the scheduler's queue. You can demonstrate this with the example deployment provided.
# First deploy the example deployment which has the initial number replicas set to 0:
kubectl apply -f example.yaml
kubectl get deploy
NAME READY UP-TO-DATE AVAILABLE AGE
inflate 0/0 0 0 42s
# (옵션) 신규 터미널 : karpenter 컨트롤러 로그 확인
kubectl logs -f -n karpenter -l app.kubernetes.io/name=karpenter -c controller
# When you scale the example deployment, you should see Karpenter respond by quickly provisioning EC2 resources to satisfy those pending pod requests:
kubectl scale deployment inflate --replicas=3 && kubectl get pod -w
## spot instance 권한 문제 시 추가 ##
aws iam create-service-linked-role --aws-service-name spot.amazonaws.com
#
kubectl get nodes -L karpenter.sh/nodepool -L node.kubernetes.io/instance-type -L topology.kubernetes.io/zone -L karpenter.sh/capacity-type
NAME STATUS ROLES AGE VERSION NODEPOOL INSTANCE-TYPE ZONE CAPACITY-TYPE
fargate-ip-10-10-11-164.ap-northeast-2.compute.internal Ready <none> 6m37s v1.30.0-eks-404b9c6 ap-northeast-2a
fargate-ip-10-10-36-94.ap-northeast-2.compute.internal Ready <none> 105m v1.30.0-eks-404b9c6 ap-northeast-2c
fargate-ip-10-10-4-201.ap-northeast-2.compute.internal Ready <none> 105m v1.30.0-eks-404b9c6 ap-northeast-2a
fargate-ip-10-10-43-93.ap-northeast-2.compute.internal Ready <none> 105m v1.30.0-eks-404b9c6 ap-northeast-2c
fargate-ip-10-10-46-178.ap-northeast-2.compute.internal Ready <none> 105m v1.30.0-eks-404b9c6 ap-northeast-2c
ip-10-10-26-220.ap-northeast-2.compute.internal Ready <none> 2m4s v1.30.0-eks-036c24b default c6gn.xlarge ap-northeast-2b spot
#
kubectl get nodeclaims
kubectl get nodeclaims -o yaml | kubectl neat
# deploy 삭제 >> 노드 변화 확인 해보기!
kubectl delete -f example.yaml
# karpenter 정책 삭제
kubectl delete -f karpenter.yaml
삭제 : FAQ (삭제 잘 안 되거나 오래 걸릴 때) 10분 소요
# kube-ops-view 삭제
helm uninstall kube-ops-view -n kube-system
# addon & karpenter helm 삭제 : 1분 소요
terraform destroy -target="module.eks_blueprints_addons" -auto-approve
# EKS 삭제 : 8분 소요
terraform destroy -target="module.eks" -auto-approve
# VPC 삭제 : vpc 삭제가 잘 안될 경우 aws 콘솔에서 vpc 수동 삭제 -> vnic 등 남아 있을 경우 해당 vnic 강제 삭제
terraform destroy -auto-approve
# VPC 삭제 확인
aws ec2 describe-vpcs --filter 'Name=isDefault,Values=false' --output yaml
# kubeconfig 삭제
rm -rf ~/.kube/config'T101 study' 카테고리의 다른 글
| [8주차] OpenTofu (0) | 2024.08.03 |
|---|---|
| [5주차] Module & Runner (0) | 2024.07.13 |
| [4주차] Provider & State (0) | 2024.06.30 |
| [3주차] 기본 사용 3/3 (0) | 2024.06.29 |
| [2주차] 기본 사용 2/3 (0) | 2024.06.22 |
