CloudNet@ 가시다님이 진행하는 KANS Study 3기 스터디 내용 참고.
쿠버네티스에서 동작하는 애플리케이션을 내/외부에서 유연하게 접속하기 위한 서비스라는 오브젝트에 대한 내용입니다.
실습 환경은 K8S v1.31.0 , CNI(Kindnet, Direct Routing mode) , IPTABLES proxy mode - 노드(실제로는 컨테이너) 네트워크 대역 : 172.18.0.0/16 - 파드 사용 네트워크 대역 : 10.10.0.0/16 ⇒ 각각 10.10.1.0/24, 10.10.2.0/24, 10.10.3.0/24, 10.10.4.0/24 - 서비스 사용 네트워크 대역 : 10.200.1.0/24
설치 툴 소개: https://devlos.tistory.com/97
#
cat <<EOT> kind-svc-1w.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
"InPlacePodVerticalScaling": true
"MultiCIDRServiceAllocator": true
nodes:
- role: control-plane
labels:
mynode: control-plane
topology.kubernetes.io/zone: ap-northeast-2a
extraPortMappings:
- containerPort: 30000
hostPort: 30000
- containerPort: 30001
hostPort: 30001
- containerPort: 30002
hostPort: 30002
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
apiServer:
extraArgs:
runtime-config: api/all=true
controllerManager:
extraArgs:
bind-address: 0.0.0.0
etcd:
local:
extraArgs:
listen-metrics-urls: http://0.0.0.0:2381
scheduler:
extraArgs:
bind-address: 0.0.0.0
- |
kind: KubeProxyConfiguration
metricsBindAddress: 0.0.0.0
- role: worker
labels:
mynode: worker1
topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
labels:
mynode: worker2
topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
labels:
mynode: worker3
topology.kubernetes.io/zone: ap-northeast-2c
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOT
# k8s 클러스터 설치
kind create cluster --config kind-svc-1w.yaml --name myk8s --image kindest/node:v1.31.0

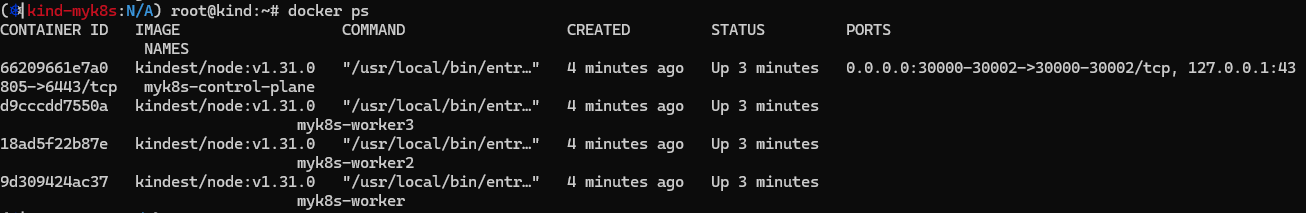

docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done
# k8s v1.31.0 버전 확인
kubectl get node
# 노드 labels 확인
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | grep mynode
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq | grep mynode
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq | grep 'topology.kubernetes.io/zone'
# kind network 중 컨테이너(노드) IP(대역) 확인 : 172.18.0.2~ 부터 할당되며, control-plane 이 꼭 172.18.0.2가 안될 수 도 있음
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
/myk8s-control-plane 172.18.0.4
/myk8s-worker 172.18.0.3
/myk8s-worker2 172.18.0.5
/myk8s-worker3 172.18.0.2
# 파드CIDR 과 Service 대역 확인 : CNI는 kindnet 사용
kubectl get cm -n kube-system kubeadm-config -oyaml | grep -i subnet
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
# feature-gates 확인 : https://kubernetes.io/docs/reference/command-line-tools-reference/feature-gates/
kubectl describe pod -n kube-system | grep feature-gates
--feature-gates=InPlacePodVerticalScaling=true
kubectl describe pod -n kube-system | grep runtime-config
--runtime-config=api/all=true
# MultiCIDRServiceAllocator : https://kubernetes.io/docs/tasks/network/extend-service-ip-ranges/
kubectl get servicecidr
NAME CIDRS AGE
kubernetes 10.200.1.0/24 2m13s
# 노드마다 할당된 dedicated subnet (podCIDR) 확인
kubectl get nodes -o jsonpath="{.items[*].spec.podCIDR}"
10.10.0.0/24 10.10.4.0/24 10.10.3.0/24 10.10.1.0/24
# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: iptables
iptables:
localhostNodePorts: null
masqueradeAll: false
masqueradeBit: null
minSyncPeriod: 1s
syncPeriod: 0s
...
# 노드 별 네트워트 정보 확인 : CNI는 kindnet 사용
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ls /opt/cni/bin/; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i cat /etc/cni/net.d/10-kindnet.conflist; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c -4 addr show dev eth0; echo; done
# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done
# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------
# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 직접 지정
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity
docker ps
## 만약 kind 네트워크 대역이 다를 경우 위 IP 지정이 실패할 수 있으니, 그냥 IP 지정 없이 mypc 컨테이너 기동 할 것
## docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity
# 통신 확인
docker exec -it mypc ping -c 1 172.18.0.1
for i in {1..5} ; do docker exec -it mypc ping -c 1 172.18.0.$i; done
docker exec -it mypc zsh
-------------
ifconfig
ping -c 1 172.18.0.2
exit
-------------
# kube-ops-view 설치
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system
# myk8s-control-plane 배치
kubectl -n kube-system edit deploy kube-ops-view
---
spec:
...
template:
...
spec:
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
---
# 설치 확인
kubectl -n kube-system get pod -o wide -l app.kubernetes.io/instance=kube-ops-view
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : Windows 사용자
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=2"
- (옵션) 프로메테우스 스택 설치 : 그라파나만 외부 접속 가능하게 NodePort 30002 사용
#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
prometheusSpec:
podMonitorSelectorNilUsesHelmValues: false
serviceMonitorSelectorNilUsesHelmValues: false
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
grafana:
defaultDashboardsTimezone: Asia/Seoul
adminPassword: kans1234
service:
type: NodePort
nodePort: 30002
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
defaultRules:
create: false
alertmanager:
enabled: false
EOT

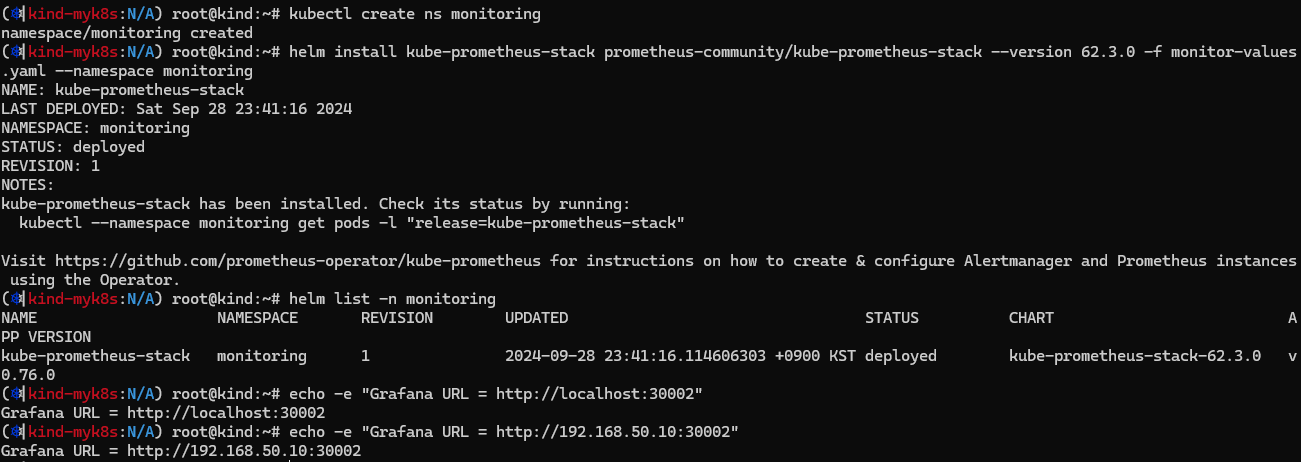

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 62.3.0 -f monitor-values.yaml --namespace monitoring
# 확인
helm list -n monitoring
# Grafana 접속 계정 : admin / kans1234 : macOS 사용자
echo -e "Grafana URL = http://localhost:30002"
# Grafana 접속 계정 : admin / kans1234 : Windows 사용자
echo -e "Grafana URL = http://192.168.50.10:30002"
# (참고) helm 삭제
helm uninstall -n monitoring kube-prometheus-stack
0. 요약
클러스터 내부를 외부에 노출 - 발전 단계
1. 파드 생성 : K8S 클러스터 내부에서만 접속
2. 서비스(Cluster Type) 연결 : K8S 클러스터 내부에서만 접속
- 동일한 애플리케이션의 다수의 파드의 접속을 용이하게 하기 위한 서비스에 접속
- 고정 접속(호출) 방법을 제공 : 흔히 말하는 ‘고정 VirtualIP’ 와 ‘Domain주소’ 생성

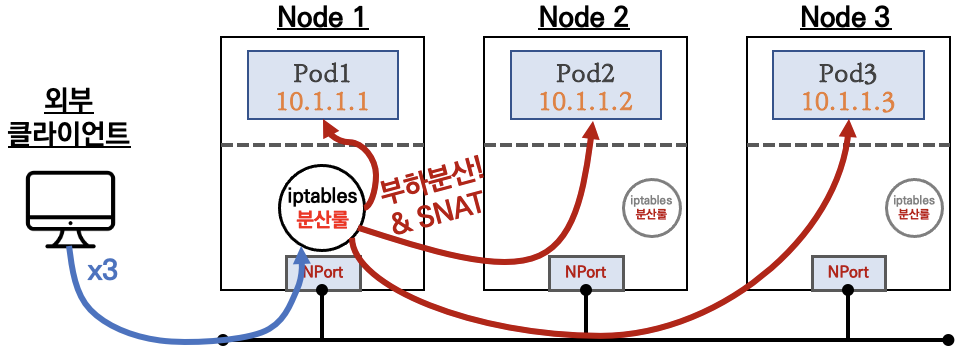

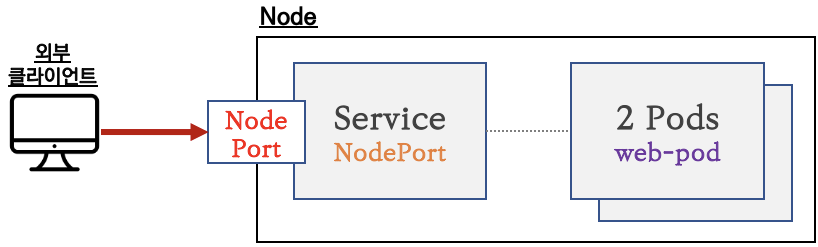

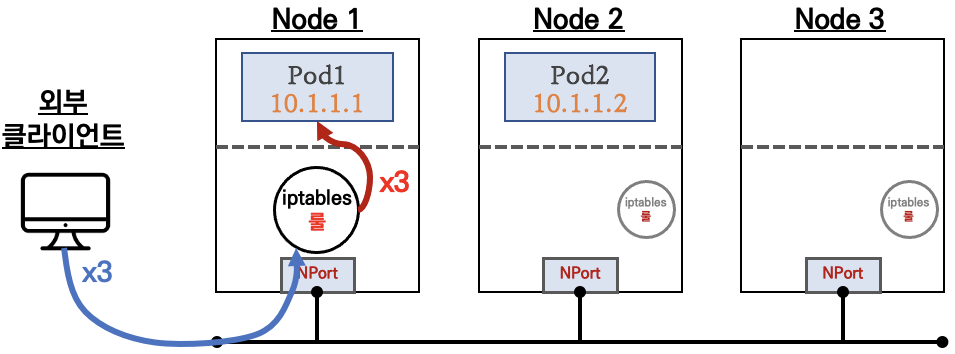

3. 서비스(NodePort Type) 연결 : 외부 클라이언트가 서비스를 통해서 클러스터 내부의 파드로 접속
- 서비스(NodePort Type)의 일부 단점을 보완한 서비스(LoadBalancer Type) 도 있습니다!
서비스 종류
ClusterIP 타입
NodePort 타입
LoadBalancer 타입
1. ClusterIP

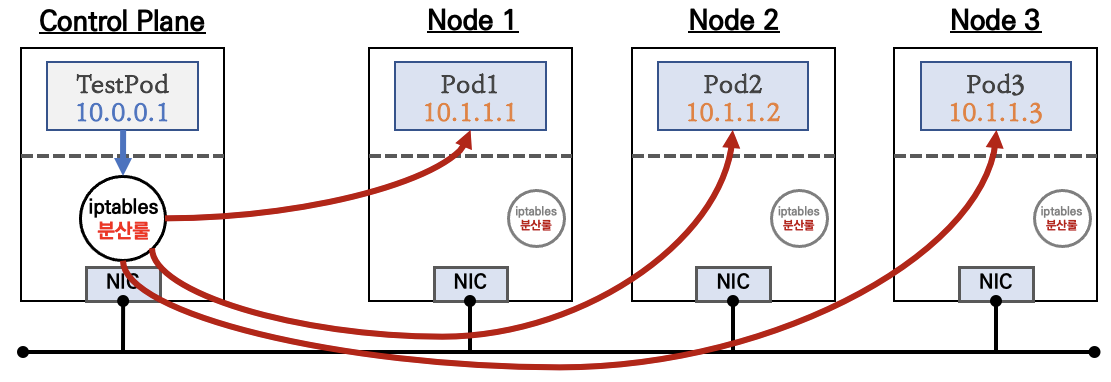

1.1 통신 흐름

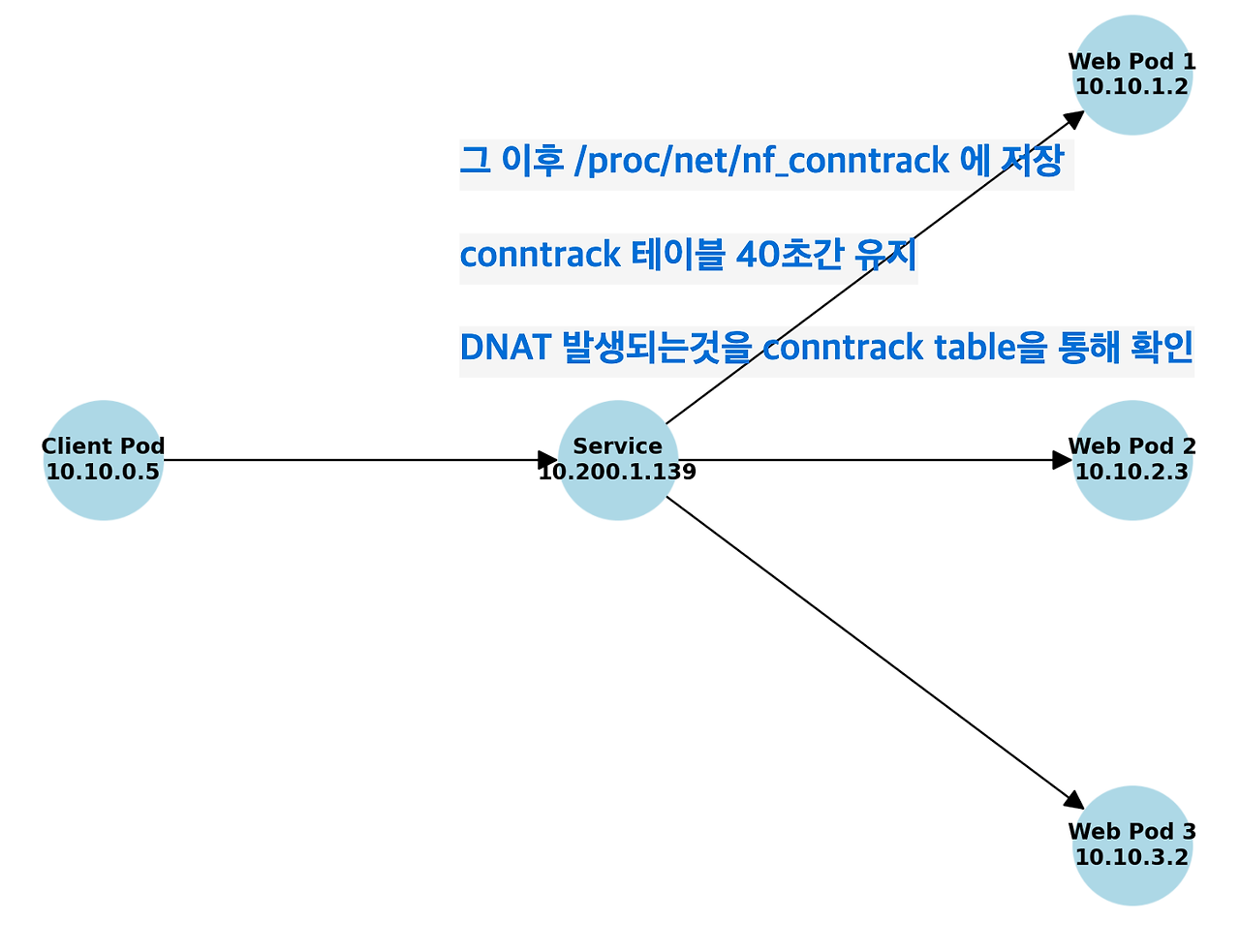

요약 : 클라이언트(TestPod)가 'CLUSTER-IP' 접속 시 해당 노드의 iptables 룰(랜덤 분산)에 의해서 DNAT 처리가 되어 목적지(backend) 파드와 통신
- 클러스터 내부에서만 'CLUSTER-IP' 로 접근 가능 ⇒ 서비스에 DNS(도메인) 접속도 가능!
- 서비스(ClusterIP 타입) 생성하게 되면, apiserver → (kubelet) → kube-proxy → iptables 에 rule(룰)이 생성됨
- 모든 노드(마스터 포함)에 iptables rule 이 설정되므로, 파드에서 접속 시 해당 노드에 존재하는 iptables rule 에 의해서 분산 접속이 됨
1.2 실습 구성
kind Service(ClusterIP) 실습 통신 과정
- 목적지(backend) 파드(Pod) 생성 : 3pod.yaml
cat <<EOT> 3pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: webpod1
labels:
app: webpod
spec:
nodeName: myk8s-worker
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod2
labels:
app: webpod
spec:
nodeName: myk8s-worker2
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod3
labels:
app: webpod
spec:
nodeName: myk8s-worker3
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
EOT- 클라이언트(TestPod) 생성 : netpod.yaml
cat <<EOT> netpod.yaml
apiVersion: v1
kind: Pod
metadata:
name: net-pod
spec:
nodeName: myk8s-control-plane
containers:
- name: netshoot-pod
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOT- 서비스(ClusterIP) 생성 : svc-clusterip.yaml ← spec.ports.port 와 spec.ports.targetPort 가 어떤 의미인지 꼭 이해하자!
cat <<EOT> svc-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
name: svc-clusterip
spec:
ports:
- name: svc-webport
port: 9000 # 서비스 IP 에 접속 시 사용하는 포트 port 를 의미
targetPort: 80 # 타킷 targetPort 는 서비스를 통해서 목적지 파드로 접속 시 해당 파드로 접속하는 포트를 의미
selector:
app: webpod # 셀렉터 아래 app:webpod 레이블이 설정되어 있는 파드들은 해당 서비스에 연동됨
type: ClusterIP # 서비스 타입
EOT- 생성 및 확인
# 모니터링
watch -d 'kubectl get pod -owide ;echo; kubectl get svc,ep svc-clusterip'
# 생성

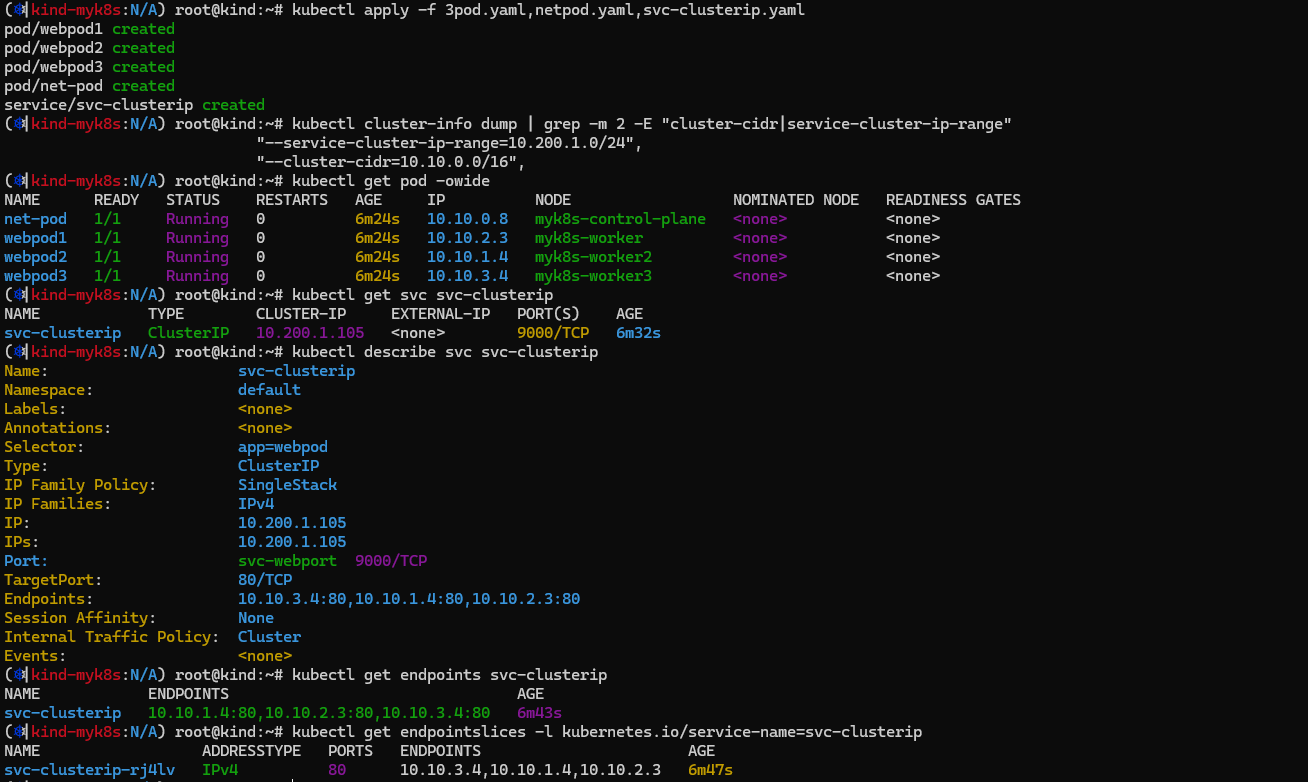

kubectl apply -f 3pod.yaml,netpod.yaml,svc-clusterip.yaml
# 파드와 서비스 사용 네트워크 대역 정보 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
# 확인
kubectl get pod -owide

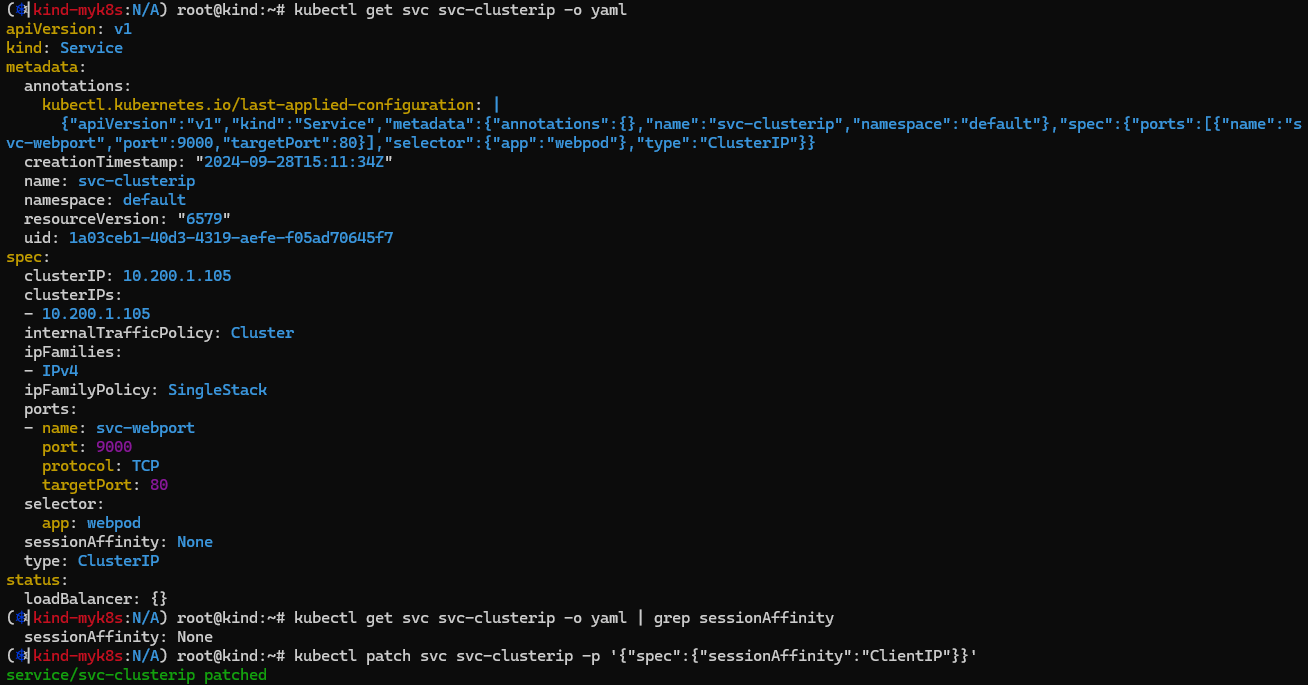

kubectl get svc svc-clusterip
# spec.ports.port 와 spec.ports.targetPort 가 어떤 의미인지 꼭 이해하자!
kubectl describe svc svc-clusterip
# 서비스 생성 시 엔드포인트를 자동으로 생성, 물론 수동으로 설정 생성도 가능
kubectl get endpoints svc-clusterip
kubectl get endpointslices -l kubernetes.io/service-name=svc-clusterip
1.3 서비스(ClusterIP) 접속 확인*
- 클라이언트(TestPod) Shell 에서 접속 테스트 & 서비스(ClusterIP) 부하분산 접속 확인
# webpod 파드의 IP 를 출력
kubectl get pod -l app=webpod -o jsonpath="{.items[*].status.podIP}"
# webpod 파드의 IP를 변수에 지정
WEBPOD1=$(kubectl get pod webpod1 -o jsonpath={.status.podIP})
WEBPOD2=$(kubectl get pod webpod2 -o jsonpath={.status.podIP})
WEBPOD3=$(kubectl get pod webpod3 -o jsonpath={.status.podIP})
echo $WEBPOD1 $WEBPOD2 $WEBPOD3
# net-pod 파드에서 webpod 파드의 IP로 직접 curl 로 반복 접속
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | grep Hostname; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | grep Host; done
for pod in $WEBPOD1 $WEBPOD2 $WEBPOD3; do kubectl exec -it net-pod -- curl -s $pod | egrep 'Host|RemoteAddr'; done
# 서비스 IP 변수 지정 : svc-clusterip 의 ClusterIP주소
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
echo $SVC1
# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨
docker exec -it myk8s-control-plane iptables -t nat -S | grep $SVC1
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep $SVC1; echo; done
-A KUBE-SERVICES -d 10.200.1.52/32 -p tcp -m comment --comment "default/svc-clusterip:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-SVC-KBDEBIL6IU6WL7RF
## (참고) ss 툴로 tcp listen 정보에는 없음 , 별도 /32 host 라우팅 추가 없음 -> 즉, iptables rule 에 의해서 처리됨을 확인
docker exec -it myk8s-control-plane ss -tnlp
docker exec -it myk8s-control-plane ip -c route
# TCP 80,9000 포트별 접속 확인 : 출력 정보 의미 확인
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
# 서비스(ClusterIP) 부하분산 접속 확인
## for 문을 이용하여 SVC1 IP 로 100번 접속을 시도 후 출력되는 내용 중 반복되는 내용의 갯수 출력
## 반복해서 실행을 해보면, SVC1 IP로 curl 접속 시 3개의 파드로 대략 33% 정도로 부하분산 접속됨을 확인
kubectl exec -it net-pod -- zsh -c "for i in {1..10}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..10000}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.01; done"
# conntrack 확인
docker exec -it myk8s-control-plane bash
----------------------------------------
conntrack -h
conntrack -E
conntrack -C
conntrack -S
conntrack -L --src 10.10.0.6 # net-pod IP
conntrack -L --dst $SVC1 # service ClusterIP
exit
----------------------------------------
# (참고) Link layer 에서 동작하는 ebtables
ebtables -L
- 각 워커노드에서 패킷 덤프 확인
# 방안1 : 1대 혹은 3대 bash 진입 후 tcpdump 해둘 것
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------
# nic 정보 확인
ip -c link
ip -c route
ip -c addr
# tcpdump/ngrep : eth0 >> tcp 9000 포트 트래픽은 왜 없을까? iptables rule 동작 그림을 한번 더 확인하고 이해해보자
## ngrep 네트워크 패킷 분석기 활용해보기 : 특정 url 호출에 대해서만 필터 등 깔끔하게 볼 수 있음 - 링크
tcpdump -i eth0 tcp port 80 -nnq
tcpdump -i eth0 tcp port 80 -w /root/svc1-1.pcap
tcpdump -i eth0 tcp port 9000 -nnq
ngrep -tW byline -d eth0 '' 'tcp port 80'
# tcpdump/ngrep : vethX
VETH1=<각자 자신의 veth 이름>
tcpdump -i $VETH1 tcp port 80 -nn
tcpdump -i $VETH1 tcp port 80 -w /root/svc1-2.pcap
tcpdump -i $VETH1 tcp port 9000 -nn
ngrep -tW byline -d $VETH1 '' 'tcp port 80'
exit
----------------------------------
# 방안2 : 노드(?) 컨테이너 bash 직접 접속하지 않고 호스트에서 tcpdump 하기
docker exec -it myk8s-worker tcpdump -i eth0 tcp port 80 -nnq
VETH1=<각자 자신의 veth 이름> # docker exec -it myk8s-worker ip -c route
docker exec -it myk8s-worker tcpdump -i $VETH1 tcp port 80 -nnq
# 호스트PC에 pcap 파일 복사 >> wireshark 에서 분석
docker cp myk8s-worker:/root/svc1-1.pcap .
docker cp myk8s-worker:/root/svc1-2.pcap .
1.4 IPTABLES 정책 확인*

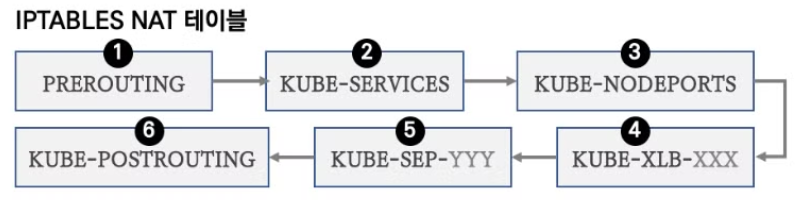

iptables 정책 적용 순서 : PREROUTING → KUBE-SERVICES → KUBE-SVC-### → KUBE-SEP-#<파드1> , KUBE-SEP-#<파드2> , KUBE-SEP-#<파드3>
결론 : 내부에서 클러스터 IP로 접속 시, PREROUTE(nat) 에서 DNAT(3개 파드) 되고, POSTROUTE(nat) 에서 SNAT 되지 않고 나간다!
# 컨트롤플레인에서 확인 : 너무 복잡해서 리턴 트래픽에 대해서는 상세히 분석 정리하지 않습니다.
docker exec -it myk8s-control-plane bash
----------------------------------------
# iptables 확인
iptables -t filter -S
iptables -t nat -S
iptables -t nat -S | wc -l
iptables -t mangle -S
# iptables 상세 확인 - 매칭 패킷 카운트, 인터페이스 정보 등 포함
iptables -nvL -t filter
iptables -nvL -t nat
iptables -nvL -t mangle
# rule 갯수 확인
iptables -nvL -t filter | wc -l
iptables -nvL -t nat | wc -l
# 규칙 패킷 바이트 카운트 초기화
iptables -t filter --zero; iptables -t nat --zero; iptables -t mangle --zero
# 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!
iptables -t nat -nvL
iptables -v --numeric --table nat --list PREROUTING | column -t
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
pkts bytes target prot opt in out source destination
778 46758 KUBE-SERVICES all -- * * 0.0.0.0/0 0.0.0.0/0 /* kubernetes service portals */
iptables -v --numeric --table nat --list KUBE-SERVICES | column
# 바로 아래 룰(rule)에 의해서 서비스(ClusterIP)를 인지하고 처리를 합니다
Chain KUBE-SERVICES (2 references)
pkts bytes target prot opt in out source destination
92 5520 KUBE-SVC-KBDEBIL6IU6WL7RF tcp -- * * 0.0.0.0/0 10.105.114.73 /* default/svc-clusterip:svc-webport cluster IP */ tcp dpt:9000
iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF | column
watch -d 'iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF'
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"
# SVC-### 에서 랜덤 확률(대략 33%)로 SEP(Service EndPoint)인 각각 파드 IP로 DNAT 됩니다!
## 첫번째 룰에 일치 확률은 33% 이고, 매칭되지 않을 경우 아래 2개 남을때는 룰 일치 확률은 50%가 됩니다. 이것도 매칭되지 않으면 마지막 룰로 100% 일치됩니다
Chain KUBE-SVC-KBDEBIL6IU6WL7RF (1 references)
pkts bytes target prot opt in out source destination
38 2280 KUBE-SEP-6TM74ZFOWZXXYQW6 all -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.33333333349
29 1740 KUBE-SEP-354QUAZJTL5AR6RR all -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.50000000000
25 1500 KUBE-SEP-PY4VJNJPBUZ3ATEL all -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */
iptables -v --numeric --table nat --list KUBE-SEP-<각자 값 입력>
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
pkts bytes target prot opt in out source destination
38 2280 DNAT tcp -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */ tcp to:172.16.158.3:80
iptables -v --numeric --table nat --list KUBE-SEP-354QUAZJTL5AR6RR | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
pkts bytes target prot opt in out source destination
29 1500 DNAT tcp -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */ tcp to:172.16.184.3:80
iptables -v --numeric --table nat --list KUBE-SEP-PY4VJNJPBUZ3ATEL | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
pkts bytes target prot opt in out source destination
25 1740 DNAT tcp -- * * 0.0.0.0/0 0.0.0.0/0 /* default/svc-clusterip:svc-webport */ tcp to:172.16.34.3:80
iptables -t nat --zero

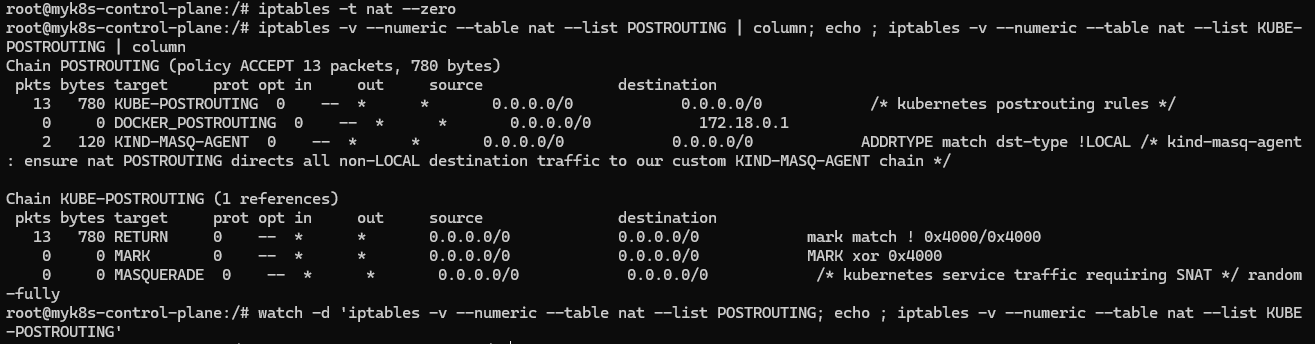

iptables -v --numeric --table nat --list POSTROUTING | column; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING | column
watch -d 'iptables -v --numeric --table nat --list POSTROUTING; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING'
# POSTROUTE(nat) : 0x4000(2진수로 0100 0000 0000 0000, 10진수 16384) 마킹 되어 있지 않으니 RETURN 되고 그냥 빠져나가서 SNAT 되지 않는다!
Chain KUBE-POSTROUTING (1 references)
pkts bytes target prot opt in out source destination
572 35232 RETURN all -- * * 0.0.0.0/0 0.0.0.0/0 mark match ! 0x4000/0x4000
0 0 MARK all -- * * 0.0.0.0/0 0.0.0.0/0 MARK xor 0x4000
0 0 MASQUERADE all -- * * 0.0.0.0/0 0.0.0.0/0 /* kubernetes service traffic requiring SNAT */ random-fully
iptables -t nat -S | grep KUBE-POSTROUTING
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
...
exit
----------------------------------------
# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨을 한번 더 확이
docker exec -it myk8s-control-plane iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF
...
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF; echo; done
...
1.5 파드 1개 장애 발생 시 동작 확인
- 동작 확인을 위한 모니터링
# 터미널1 >> ENDPOINTS 변화를 잘 확인해보자!
watch -d 'kubectl get pod -owide;echo; kubectl get svc,ep svc-clusterip;echo; kubectl get endpointslices -l kubernetes.io/service-name=svc-clusterip'
# 터미널2
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|IP: 10'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"- 파드 1개 삭제 후 확인
# (방안1) 파드3번 삭제 >> 서비스의 엔드포인트가 어떻게 변경되는지 확인 하자!, 지속적인 curl 접속 결과 확인!, for 문 실행 시 결과 확인!, 절체 시간(순단) 확인!
kubectl delete pod webpod3
# (방안1) 결과 확인 후 다시 파드 3번 생성 >> 서비스 디스커버리!
kubectl apply -f 3pod.yaml
---------------------------------
# (방안2) 파드3번에 레이블 삭제
kubectl get pod --show-labels
## 레이블(라벨)의 키값 바로 뒤에 하이픈(-) 입력 시 해당 레이블 삭제됨! >> 레이블과 셀렉터는 쿠버네티스 환경에서 매우 많이 활용된다!
kubectl label pod webpod3 app-
kubectl get pod --show-labels
# (방안2) 결과 확인 후 파드3번에 다시 레이블 생성
kubectl label pod webpod3 app=webpod
kubectl delete pod webpod3
1.6 sessionAffinity: ClientIP
- sessionAffinity: ClientIP : 클라이언트가 접속한 목적지(파드)에 고정적인 접속을 지원 - k8s_Docs
kind Service(ClusterIP, sessionAffinity) 실습 통신 과정
- 설정 및 파드 접속 확인
# 기본 정보 확인
kubectl get svc svc-clusterip -o yaml
kubectl get svc svc-clusterip -o yaml | grep sessionAffinity
# 반복 접속
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|IP: 10|Remote'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
# sessionAffinity: ClientIP 설정 변경
kubectl patch svc svc-clusterip -p '{"spec":{"sessionAffinity":"ClientIP"}}'
혹은
kubectl get svc svc-clusterip -o yaml | sed -e "s/sessionAffinity: None/sessionAffinity: ClientIP/" | kubectl apply -f -
#
kubectl get svc svc-clusterip -o yaml
...
sessionAffinity: ClientIP
sessionAffinityConfig:
clientIP:
timeoutSeconds: 10800
...
# 클라이언트(TestPod) Shell 실행
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
- iptables 정책 적용 확인 : 기존 룰에 고정 연결 관련 추가됨
docker exec -it myk8s-control-plane bash
----------------------------------------
iptables -t nat -S
iptables -t nat -S | grep recent
# 아래 10800초(=180분=3시간) 클라이언트에서 접속된 DNAT(파드)를 연결 유지 관련 설정이 추가됨!
## service.spec.sessionAffinityConfig.clientIP.timeoutSeconds 에 최대 세션 고정 시간 설정 변경 가능함
# iptables 'recent' 모듈(동적으로 IP 주소 목록을 생성하고 확인) , 'rcheck' (현재 ip list 에 해당 ip가 있는지 체크) , 'reap' (--seconds 와 함께 사용, 오래된 엔트리 삭제)
-A KUBE-SVC-KBDEBIL6IU6WL7RF -m comment --comment "default/svc-clusterip:svc-webport" -m recent --rcheck --seconds 10800 --reap --name KUBE-SEP-5VZC7FSJKRHQ2ZMK --mask 255.255.255.255 --rsource -j KUBE-SEP-5VZC7FSJKRHQ2ZMK
-A KUBE-SVC-KBDEBIL6IU6WL7RF -m comment --comment "default/svc-clusterip:svc-webport" -m recent --rcheck --seconds 10800 --reap --name KUBE-SEP-KDYAAWEZ3PX6YOF7 --mask 255.255.255.255 --rsource -j KUBE-SEP-KDYAAWEZ3PX6YOF7
-A KUBE-SVC-KBDEBIL6IU6WL7RF -m comment --comment "default/svc-clusterip:svc-webport" -m recent --rcheck --seconds 10800 --reap --name KUBE-SEP-IW6VVZBGJPZ433RS --mask 255.255.255.255 --rsource -j KUBE-SEP-IW6VVZBGJPZ433RS
-A KUBE-SEP-5VZC7FSJKRHQ2ZMK -p tcp -m comment --comment "default/svc-clusterip:svc-webport" -m recent --set --name KUBE-SEP-5VZC7FSJKRHQ2ZMK --mask 255.255.255.255 --rsource -m tcp -j DNAT --to-destination 172.16.197.7:80
-A KUBE-SEP-IW6VVZBGJPZ433RS -p tcp -m comment --comment "default/svc-clusterip:svc-webport" -m recent --set --name KUBE-SEP-IW6VVZBGJPZ433RS --mask 255.255.255.255 --rsource -m tcp -j DNAT --to-destination 172.16.46.4:80
-A KUBE-SEP-KDYAAWEZ3PX6YOF7 -p tcp -m comment --comment "default/svc-clusterip:svc-webport" -m recent --set --name KUBE-SEP-KDYAAWEZ3PX6YOF7 --mask 255.255.255.255 --rsource -m tcp -j DNAT --to-destination 172.16.228.69:80
exit
----------------------------------------
# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨을 한번 더 확이
docker exec -it myk8s-control-plane iptables -t nat -S | grep recent
...
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep recent; echo; done
...
docker exec -it myk8s-control-plane bash
----------------------------------------
# 도움말
conntrack -h
# List conntrack or expectation table
conntrack -L
conntrack -L --any-nat # List conntrack - source or destination NAT ip
conntrack -L --src-nat # List conntrack - source NAT ip
conntrack -L --dst-nat # List conntrack - destination NAT ip
# 입력 예시 >> 위 그림에 (1), (3) 정보가 출력된다
conntrack -L --dst-nat <DNAT 되어서 접속된 목적지 파드의 IP>
conntrack -L --dst-nat 10.10.X.Y
exit
----------------------------------------
1.7 서비스(ClusterIP) 부족한 점
- 클러스터 외부에서는 서비스(ClusterIP)로 접속이 불가능 ⇒ NodePort 타입으로 외부에서 접속 가능!
- IPtables 는 파드에 대한 헬스체크 기능이 없어서 문제 있는 파드에 연결 가능 ⇒ 서비스 사용, 파드에 Readiness Probe 설정으로 파드 문제 시 서비스의 엔드포인트에서 제거되게 하자! ← 이 정도면 충분한가? 혹시 부족한 점이 없을까?
- 서비스에 연동된 파드 갯수 퍼센트(%)로 랜덤 분산 방식, 세션어피니티 이외에 다른 분산 방식 불가능 ⇒ IPVS 경우 다양한 분산 방식(알고리즘) 가능
- 목적지 파드 다수가 있는 환경에서, 출발지 파드와 목적지 파드가 동일한 노드에 배치되어 있어도, 랜덤 분산으로 다른 노드에 목적지 파드로 연결 가능
2. NodePort
2.1 통신 흐름

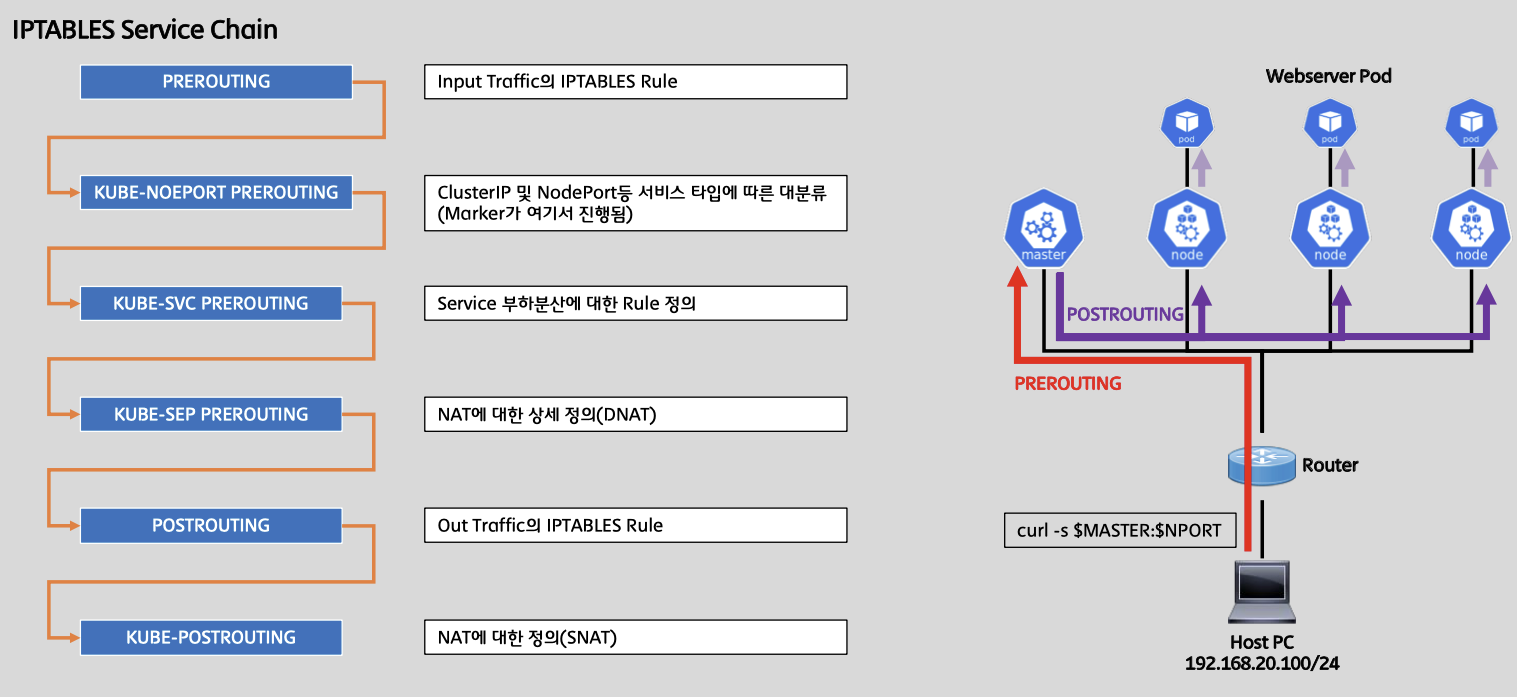

- 요약 : 외부 클라이언트가 '노드IP:NodePort' 접속 시 해당 노드의 iptables 룰에 의해서 SNAT/DNAT 되어 목적지 파드와 통신 후 리턴 트래픽은 최초 인입 노드를 경유해서 외부로 되돌아감
- 외부에서 클러스터의 '서비스(NodePort)' 로 접근 가능 → 이후에는 Cluster IP 통신과 동일!
- 모드 노드(마스터 포함)에 iptables rule 이 설정되므로, 모든 노드에 NodePort 로 접속 시 iptables rule 에 의해서 분산 접속이 됨
- Node 의 모든 Loca IP(Local host Interface IP : loopback 포함) 사용 가능 & Local IP를 지정 가능
- 쿠버네티스 NodePort 할당 범위 기본 (30000-32767) & 변경하기 - 링크
2.2 실습 구성
- kind Service(NodePort) 실습 통신 과정
- 목적지(backend) 디플로이먼트(Pod) 파일 생성 : echo-deploy.yaml
cat <<EOT> echo-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-echo
spec:
replicas: 3
selector:
matchLabels:
app: deploy-websrv
template:
metadata:
labels:
app: deploy-websrv
spec:
terminationGracePeriodSeconds: 0
containers:
- name: kans-websrv
image: mendhak/http-https-echo
ports:
- containerPort: 8080
EOT- 서비스(NodePort) 파일 생성 : svc-nodeport.yaml
cat <<EOT> svc-nodeport.yaml
apiVersion: v1
kind: Service
metadata:
name: svc-nodeport
spec:
ports:
- name: svc-webport
port: 9000 # 서비스 ClusterIP 에 접속 시 사용하는 포트 port 를 의미
targetPort: 8080 # 타킷 targetPort 는 서비스를 통해서 목적지 파드로 접속 시 해당 파드로 접속하는 포트를 의미
selector:
app: deploy-websrv
type: NodePort
EOT- 생성 및 확인
# 생성
kubectl apply -f echo-deploy.yaml,svc-nodeport.yaml
# 모니터링
watch -d 'kubectl get pod -owide;echo; kubectl get svc,ep svc-nodeport'
# 확인
kubectl get deploy,pod -o wide
# 아래 31493은 서비스(NodePort) 정보!
kubectl get svc svc-nodeport
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
svc-nodeport NodePort 10.200.1.76 <none> 9000:31493/TCP 19s
kubectl get endpoints svc-nodeport
NAME ENDPOINTS AGE
svc-nodeport 10.10.1.4:8080,10.10.2.3:8080,10.10.3.3:8080 48s
# Port , TargetPort , NodePort 각각의 차이점의 의미를 알자!
kubectl describe svc svc-nodeport
2.3 서비스(NodePort) 접속 확인
- client 가상머신에서 마스터노드에 NodePort로 접속을 시도합니다. 물론 워커노드에 NodePort 접속도 가능하지만, 실습 동작 확인에 편의를 위해 마스터노드에서 접속 후 테스트 진행 및 설명을 진행하겠습니다.이때 출발지 IP는 client 가상머신의 IP인 192.168.10.200 이고, 출발지 Port는 랜덤포트가 할당됩니다. 목적지 IP는 마스터노드의 IP인 192.168.10.10 이고, 목적지 Port는 NodePort 서비스 생성 시 할당된 30286 (포트 번호는 실습 환경에 따라 다름) 입니다.
- 마스터 노드에 iptables의 NAT 테이블에 규칙과 매칭되어 목적지 IP와 목적지 Port는 변환( <Destination NAT> )이 됩니다. 목적지 IP는 app=deploy-websrv 레이블을 가지고 있는 파드 3개가 대상이 되며, 랜덤 부하분산 선택이 됩니다. 현재 실습 환경에서는 마스터 노드는 목적지 파드가 배포되어 있지 않습니다. 즉, 마스터노드는 파드가 배포된 워커노드에 전달을 하게 됩니다. 이때 출발지 IP는 마스터노드입니다.
# NodePort 확인 : 아래 NodePort 는 범위내 랜덤 할당으로 실습 환경마다 다릅니다
kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}'
30353
# NodePort 를 변수에 지정
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT
# 현재 k8s 버전에서는 포트 Listen 되지 않고, iptables rules 처리됨

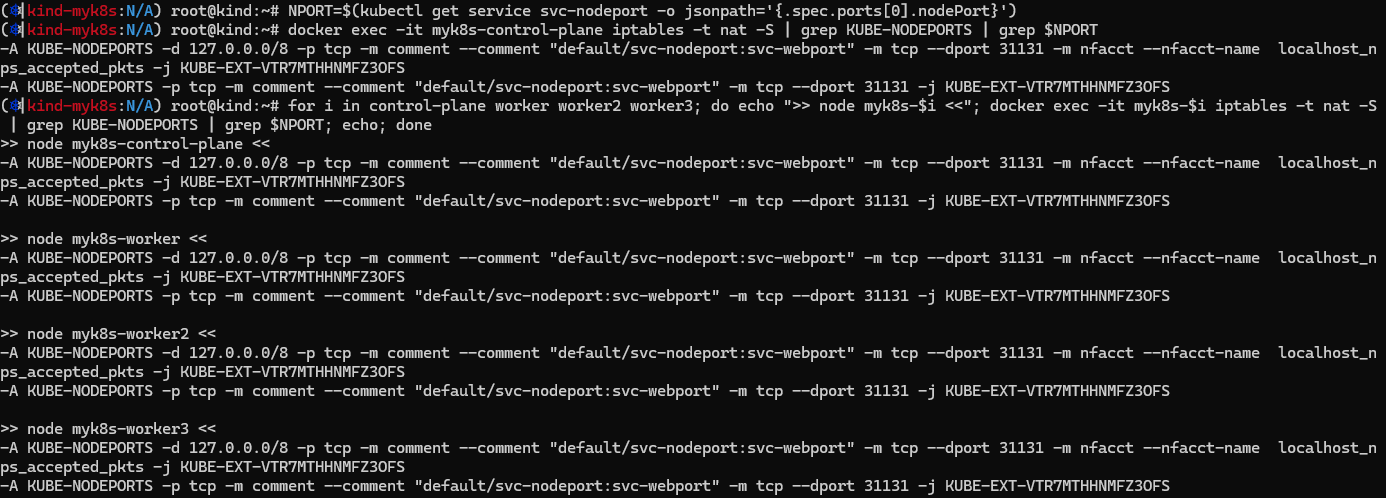

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ss -tlnp; echo; done
## (참고) 아래처럼 예전 k8s 환경에서 Service(NodePort) 생성 시, TCP Port Listen 되었었음
root@k8s-m:~# ss -4tlnp | egrep "(Process|$NPORT)"
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 4096 0.0.0.0:30466 0.0.0.0:* users:(("kube-proxy",pid=8661,fd=10))
# 파드 로그 실시간 확인 (웹 파드에 접속자의 IP가 출력)
kubectl logs -l app=deploy-websrv -f
# 외부 클라이언트(mypc 컨테이너)에서 접속 시도를 해보자
# 노드의 IP와 NodePort를 변수에 지정
## CNODE=<컨트롤플레인노드의 IP주소>
## NODE1=<노드1의 IP주소>
## NODE2=<노드2의 IP주소>
## NODE3=<노드3의 IP주소>
CNODE=172.18.0.A
NODE1=172.18.0.B
NODE2=172.18.0.C
NODE3=172.18.0.D
CNODE=172.18.0.2
NODE1=172.18.0.4
NODE2=172.18.0.5
NODE3=172.18.0.3
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT
# 서비스(NodePort) 부하분산 접속 확인
docker exec -it mypc curl -s $CNODE:$NPORT | jq # headers.host 주소는 왜 그런거죠?
for i in $CNODE $NODE1 $NODE2 $NODE3 ; do echo ">> node $i <<"; docker exec -it mypc curl -s $i:$NPORT; echo; done
# 컨트롤플레인 노드에는 목적지 파드가 없는데도, 접속을 받아준다! 이유는?
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $CNODE:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE1:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE2:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE3:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
# 아래 반복 접속 실행 해두자
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
# NodePort 서비스는 ClusterIP 를 포함
# CLUSTER-IP:PORT 로 접속 가능! <- 컨트롤노드에서 아래 실행 해보자
kubectl get svc svc-nodeport
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
svc-nodeport NodePort 10.111.1.238 <none> 9000:30158/TCP 3m3s
CIP=$(kubectl get service svc-nodeport -o jsonpath="{.spec.clusterIP}")
CIPPORT=$(kubectl get service svc-nodeport -o jsonpath="{.spec.ports[0].port}")
echo $CIP $CIPPORT
docker exec -it myk8s-control-plane curl -s $CIP:$CIPPORT | jq
# mypc에서 CLUSTER-IP:PORT 로 접속 가능할까?
docker exec -it mypc curl -s $CIP:$CIPPORT
# (옵션) 노드에서 Network Connection
conntrack -E
conntrack -L --any-nat
# (옵션) 패킷 캡쳐 확인
tcpdump..
2.4 IPTABLES 정책 확인
- iptables 정책 적용 순서 : PREROUTING → KUBE-SERVICES → KUBE-NODEPORTS → KUBE-EXT-#(MARK) → KUBE-SVC-# → KUBE-SEP-# ⇒ KUBE-POSTROUTING (MASQUERADE) ← KUBE-EXT-#(MARK) 규칙 과정 추가됨
컨트롤플레인 노드 - iptables 분석 << 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!
docker exec -it myk8s-control-plane bash
----------------------------------------
# 패킷 카운트 초기화
iptables -t nat --zero
PREROUTING 정보 확인
iptables -t nat -S | grep PREROUTING
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
...
# 외부 클라이언트가 노드IP:NodePort 로 접속하기 때문에 --dst-type LOCAL 에 매칭되어서 -j KUBE-NODEPORTS 로 점프!
iptables -t nat -S | grep KUBE-SERVICES
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
...
# KUBE-NODEPORTS 에서 KUBE-EXT-# 로 점프!
## -m nfacct --nfacct-name localhost_nps_accepted_pkts 추가됨 : 패킷 flow 카운팅 - 카운트 이름 지정
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT
# iptables -t nat -S | grep KUBE-NODEPORTS | grep <NodePort>
iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT
-A KUBE-NODEPORTS -d 127.0.0.0/8 -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 30898 -m nfacct --nfacct-name localhost_nps_accepted_pkts -j KUBE-EXT-VTR7MTHHNMFZ3OFS
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 30898 -j KUBE-EXT-VTR7MTHHNMFZ3OFS
# (참고) nfacct 확인
nfacct list
## nfacct flush # 초기화
## KUBE-EXT-# 에서 'KUBE-MARK-MASQ -j MARK --set-xmark 0x4000/0x4000' 마킹 및 KUBE-SVC-# 로 점프!
# docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done" 반복 접속 후 아래 확인
watch -d 'iptables -v --numeric --table nat --list KUBE-EXT-VTR7MTHHNMFZ3OFS'
iptables -t nat -S | grep "A KUBE-EXT-VTR7MTHHNMFZ3OFS"
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "masquerade traffic for default/svc-nodeport:svc-webport external destinations" -j KUBE-MARK-MASQ
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -j KUBE-SVC-VTR7MTHHNMFZ3OFS
# KUBE-SVC-# 이후 과정은 Cluster-IP 와 동일! : 3개의 파드로 DNAT 되어서 전달
iptables -t nat -S | grep "A KUBE-SVC-VTR7MTHHNMFZ3OFS -"
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-Q5ZOWRTVDPKGFLOL
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-MMWCMKTGOFHFMRIZ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport" -j KUBE-SEP-CQTAHW4MAKGGR6M2
POSTROUTING 정보 확인
# 마킹되어 있어서 출발지IP를 접속한 노드의 IP 로 SNAT(MASQUERADE) 처리함! , 최초 출발지Port는 랜덤Port 로 변경
iptables -t nat -S | grep "A KUBE-POSTROUTING"
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN # 0x4000/0x4000 되어 있으니 여기에 매칭되지 않고 아래 Rule로 내려감
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
# docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done" 반복 접속 후 아래 확인
watch -d 'iptables -v --numeric --table nat --list KUBE-POSTROUTING;echo;iptables -v --numeric --table nat --list POSTROUTING'
exit
----------------------------------------
- 서비스(NodePort) 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가되는지 확인
#
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
docker exec -it myk8s-control-plane iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT
...
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep KUBE-NODEPORTS | grep $NPORT; echo; done
...
2.5 externalTrafficPolicy 설정
- externalTrafficPolicy: Local : NodePort 로 접속 시 해당 노드에 배치된 파드로만 접속됨, 이때 SNAT 되지 않아서 외부 클라이언트 IP가 보존됨!
- 외부 클라이언트의 IP 주소(아래 출발지IP: 50.1.1.1)가 노드의 IP로 SNAT 되지 않고 서비스(backend) 파드까지 전달됨!
- 설정 및 파드 접속 확인
# 기본 정보 확인
kubectl get svc svc-nodeport -o json | grep 'TrafficPolicy"'
externalTrafficPolicy: Cluster
internalTrafficPolicy: Cluster
# 기존 통신 연결 정보(conntrack) 제거 후 아래 실습 진행하자! : (모든 노드에서) conntrack -F
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i conntrack -F; echo; done
kubectl delete -f svc-nodeport.yaml
kubectl apply -f svc-nodeport.yaml
# externalTrafficPolicy: local 설정 변경
kubectl patch svc svc-nodeport -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl get svc svc-nodeport -o json | grep 'TrafficPolicy"'
"externalTrafficPolicy": "Local",
"internalTrafficPolicy": "Cluster",
# 파드 3개를 2개로 줄임
kubectl scale deployment deploy-echo --replicas=2
# 파드 존재하는 노드 정보 확인
kubectl get pod -owide
# 파드 로그 실시간 확인 (웹 파드에 접속자의 IP가 출력)
kubectl logs -l app=deploy-websrv -f
# 외부 클라이언트(mypc)에서 접속 시도
# 노드의 IP와 NodePort를 변수에 지정
## CNODE=<컨트롤플레인노드의 IP주소>
## NODE1=<노드1의 IP주소>
## NODE2=<노드2의 IP주소>
## NODE3=<노드3의 IP주소>
CNODE=172.18.0.A
NODE1=172.18.0.B
NODE2=172.18.0.C
NODE3=172.18.0.D
CNODE=172.18.0.5
NODE1=172.18.0.4
NODE2=172.18.0.3
NODE3=172.18.0.2
## NodePort 를 변수에 지정 : 서비스를 삭제 후 다시 생성하여서 NodePort가 변경되었음
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT
# 서비스(NodePort) 부하분산 접속 확인 : 파드가 존재하지 않는 노드로는 접속 실패!, 파드가 존재하는 노드는 접속 성공 및 클라이언트 IP 확인!
docker exec -it mypc curl -s --connect-timeout 1 $CNODE:$NPORT | jq
for i in $CNODE $NODE1 $NODE2 $NODE3 ; do echo ">> node $i <<"; docker exec -it mypc curl -s --connect-timeout 1 $i:$NPORT; echo; done
# 목적지 파드가 배치되지 않은 노드는 접속이 어떻게? 왜 그런가?
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $CNODE:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE1:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE2:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $NODE3:$NPORT | grep hostname; done | sort | uniq -c | sort -nr"
# 파드가 배치된 노드에 NodePort로 아래 반복 접속 실행 해두자
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE1:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
혹은
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE2:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
혹은
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $NODE3:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
# (옵션) 노드에서 Network Connection
conntrack -E
conntrack -L --any-nat
# 패킷 캡쳐 확인
- 외부 클라이언트 → 각각 노드2,3 접속 시 : 각각 노드에 생성된 파드로만 접속됨!
for i in $CNODE $NODE1 $NODE2 $NODE3 ; do echo ">> node $i <<"; docker exec -it mypc curl -s --connect-timeout 1 $i:$NPORT; echo; done
- iptables 정책 적용 확인 : PREROUTING → KUBE-SERVICES → KUBE-NODEPORTS → KUBE-EXT-# → KUBE-SVL-# → KUBE-SEP-#<자신의 노드에 생성된 파드> ← KUBE-XLB 삭제되고, KUBE-EXT-#, KUBE-SVL-# 과정 추가됨
컨트롤플레인 노드 - iptables 분석 << 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!
KUBE-XLB 삭제되고, KUBE-EXT-#, KUBE-SVL-# 과정 추가됨
# (예시) 저는 파드가 배포되어 있는 노드2에서 확인했습니다
docker exec -it myk8s-worker1 bash
혹은
docker exec -it myk8s-worker2 bash
혹은
docker exec -it myk8s-worker3 bash
---------------------------------------
iptables -t nat -S
iptables -t nat -S | grep <NodePort>
iptables -t nat -S | grep 31303
-A KUBE-NODEPORTS -d 127.0.0.0/8 -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 31303 -m nfacct --nfacct-name localhost_nps_accepted_pkts -j KUBE-EXT-VTR7MTHHNMFZ3OFS
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 31303 -j KUBE-EXT-VTR7MTHHNMFZ3OFS
iptables -t nat -S | grep 'A KUBE-EXT-VTR7MTHHNMFZ3OFS'
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -s 10.10.0.0/16 -m comment --comment "pod traffic for default/svc-nodeport:svc-webport external destinations" -j KUBE-SVC-VTR7MTHHNMFZ3OFS
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "masquerade LOCAL traffic for default/svc-nodeport:svc-webport external destinations" -m addrtype --src-type LOCAL -j KUBE-MARK-MASQ
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "route LOCAL traffic for default/svc-nodeport:svc-webport external destinations" -m addrtype --src-type LOCAL -j KUBE-SVC-VTR7MTHHNMFZ3OFS
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -j KUBE-SVL-VTR7MTHHNMFZ3OFS
# 실습 환경에서는 아래처럼 2개의 파드 중 자신의 노드에 생성된 파드 1개만 DNAT 연결됨
iptables -t nat -S | grep 'A KUBE-SVL-VTR7MTHHNMFZ3OFS'
-A KUBE-SVL-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.2.7:8080" -j KUBE-SEP-FBJG45W6XHLV2NA6
iptables -t nat -S | grep 'A KUBE-SEP-FBJG45W6XHLV2NA6'
-A KUBE-SEP-FBJG45W6XHLV2NA6 -s 10.10.2.7/32 -m comment --comment "default/svc-nodeport:svc-webport" -j KUBE-MARK-MASQ
-A KUBE-SEP-FBJG45W6XHLV2NA6 -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp -j DNAT --to-destination 10.10.2.7:8080
exit
---------------------------------------- 서비스(NodePort, externalTrafficPolicy: Local) 생성 시 iptables 규칙(KUBE-SVL-#)이 모든 노드에 추가되는지 확인 ⇒ 파드가 있는 노드에만 추가됨을 확인 ← 이전 서비스 실습과는 다르게 이번 경우 부터는 각 노드에 iptables 규칙이 각기 다르게 설정 됨을 확인
# 파드가 배포되어 있는 노드의 경우 KUBE-SVL-# 규칙 존재함을 확인
docker exec -it myk8s-control-plane iptables -t nat -S | grep 'A KUBE-SVL-VTR7MTHHNMFZ3OFS'
...
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep 'A KUBE-SVL-VTR7MTHHNMFZ3OFS'; echo; done
>> node myk8s-control-plane <<
>> node myk8s-worker <<
-A KUBE-SVL-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.1.4:8080" -j KUBE-SEP-BVGSCXVWMMVKXIKE
>> node myk8s-worker2 <<
-A KUBE-SVL-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.3:8080" -j KUBE-SEP-4FWIZRNI676EMNVA
>> node myk8s-worker3 <<
# 모든 노드에는 KUBE-SVC-# 규칙 존재함을 확인
## 단, 아래 (! -s 10.10.0.0/16) 규칙은 출발지 주소가 10.10.0.0/16 범위에 속하지 않는 패킷이 적용되어서, 현재 저희 실습 환경에서는 적용되지 않습니다.
docker exec -it myk8s-control-plane iptables -t nat -S | grep 'A KUBE-SVC-VTR7MTHHNMFZ3OFS'
...
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -t nat -S | grep 'A KUBE-SVC-VTR7MTHHNMFZ3OFS'; echo; done
>> node myk8s-control-plane <<
-A KUBE-SVC-VTR7MTHHNMFZ3OFS ! -s 10.10.0.0/16 -d 10.200.1.253/32 -p tcp -m comment --comment "default/svc-nodeport:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-MARK-MASQ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.1.4:8080" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-BVGSCXVWMMVKXIKE
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.3:8080" -j KUBE-SEP-4FWIZRNI676EMNVA
>> node myk8s-worker <<
-A KUBE-SVC-VTR7MTHHNMFZ3OFS ! -s 10.10.0.0/16 -d 10.200.1.253/32 -p tcp -m comment --comment "default/svc-nodeport:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-MARK-MASQ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.1.4:8080" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-BVGSCXVWMMVKXIKE
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.3:8080" -j KUBE-SEP-4FWIZRNI676EMNVA
>> node myk8s-worker2 <<
-A KUBE-SVC-VTR7MTHHNMFZ3OFS ! -s 10.10.0.0/16 -d 10.200.1.253/32 -p tcp -m comment --comment "default/svc-nodeport:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-MARK-MASQ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.1.4:8080" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-BVGSCXVWMMVKXIKE
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.3:8080" -j KUBE-SEP-4FWIZRNI676EMNVA
>> node myk8s-worker3 <<
-A KUBE-SVC-VTR7MTHHNMFZ3OFS ! -s 10.10.0.0/16 -d 10.200.1.253/32 -p tcp -m comment --comment "default/svc-nodeport:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-MARK-MASQ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.1.4:8080" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-BVGSCXVWMMVKXIKE
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.3:8080" -j KUBE-SEP-4FWIZRNI676EMNVA- 노드에 파드가 없을 경우 다른 곳으로 전달하지 못하고 차단됨
docker exec -it myk8s-control-plane bash
---------------------------------------
NPORT=$(kubectl get service svc-nodeport -o jsonpath='{.spec.ports[0].nodePort}')
echo $NPORT
iptables -t nat -S
iptables -t nat -S | grep <NodePort>
iptables -t nat -S | grep $NPORT
-A KUBE-NODEPORTS -d 127.0.0.0/8 -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 31303 -m nfacct --nfacct-name localhost_nps_accepted_pkts -j KUBE-EXT-VTR7MTHHNMFZ3OFS
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/svc-nodeport:svc-webport" -m tcp --dport 31303 -j KUBE-EXT-VTR7MTHHNMFZ3OFS
# KUBE-SVL은 없고, KUBE-SVC만 있음(소스 IP가 10.10.0.0/16 으로 k8s 내부에서 접속 시)
iptables -t nat -S | grep 'A KUBE-EXT-VTR7MTHHNMFZ3OFS'
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -s 10.10.0.0/16 -m comment --comment "pod traffic for default/svc-nodeport:svc-webport external destinations" -j KUBE-SVC-VTR7MTHHNMFZ3OFS
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "masquerade LOCAL traffic for default/svc-nodeport:svc-webport external destinations" -m addrtype --src-type LOCAL -j KUBE-MARK-MASQ
-A KUBE-EXT-VTR7MTHHNMFZ3OFS -m comment --comment "route LOCAL traffic for default/svc-nodeport:svc-webport external destinations" -m addrtype --src-type LOCAL -j KUBE-SVC-VTR7MTHHNMFZ3OFS
# KUBE-SVC만 있음(소스 IP가 10.10.0.0/16 으로 k8s 내부에서 접속 시) : 해당 규칙은 일반 ClusterIP 처럼 목적지 파드들로 전달
iptables -t nat -S | grep 'A KUBE-SVC-VTR7MTHHNMFZ3OFS'
-A KUBE-SVC-VTR7MTHHNMFZ3OFS ! -s 10.10.0.0/16 -d 10.200.1.41/32 -p tcp -m comment --comment "default/svc-nodeport:svc-webport cluster IP" -m tcp --dport 9000 -j KUBE-MARK-MASQ
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.2.7:8080" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-FBJG45W6XHLV2NA6
-A KUBE-SVC-VTR7MTHHNMFZ3OFS -m comment --comment "default/svc-nodeport:svc-webport -> 10.10.3.8:8080" -j KUBE-SEP-DE2LP5LSM226GQ7A
# 만약 노드에 파드가 없을 경우 : 현재는 아래 규칙 동작안함...
iptables -t filter -S | grep KUBE-FIREWALL
## 아래 룰에 매칭되어서 차단됨!
-A KUBE-FIREWALL -m comment --comment "kubernetes firewall for dropping marked packets" -m mark --mark 0x8000/0x8000 -j DROP
#
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $CNODE:$NPORT | grep hostname; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
watch -d 'iptables -v --numeric --table filter --list KUBE-FIREWALL'
2.6 서비스(NodePort) 부족한 점
- 외부에서 노드의 IP와 포트로 직접 접속이 필요함 → 내부망이 외부에 공개(라우팅 가능)되어 보안에 취약함 ⇒ LoadBalancer 서비스 타입으로 외부 공개 최소화 가능!
- 클라이언트 IP 보존을 위해서, externalTrafficPolicy: local 사용 시 파드가 없는 노드 IP로 NodePort 접속 시 실패 ⇒ LoadBalancer 서비스에서 헬스체크(Probe) 로 대응 가능!
2.7 파드 간 속도 측정
- 참고 링크 : iperf3 docker github dockerfile
- iperf3 : 서버 모드로 동작하는 단말과 클라이언트 모드로 동작하는 단말로 구성해서 최대 네트워크 대역폭 측정 - TCP, UDP, SCTP 지원
'KANS study' 카테고리의 다른 글
| [6주차] Ingress & Gateway API (0) | 2024.10.12 |
|---|---|
| [5주차] LoadBalancer(MetalLB), IPVS (0) | 2024.09.29 |
| [3주차] Calico CNI & Mode - #2 (0) | 2024.09.22 |
| [3주차] Calico CNI & Mode - #1 (0) | 2024.09.22 |
| [2주차] K8S Flannel CNI & PAUSE - #3 (0) | 2024.09.08 |
