CloudNet@ 가시다님이 진행하는 KANS Study 3기 스터디 내용 참고.
실습환경
실습 환경은 K8S v1.31.0 , CNI(Kindnet, Direct Routing mode) , IPTABLES proxy mode
- 노드(실제로는 컨테이너) 네트워크 대역 : 172.18.0.0/16
- 파드 사용 네트워크 대역 : 10.10.0.0/16 ⇒ 각각 10.10.1.0/24, 10.10.2.0/24, 10.10.3.0/24, 10.10.4.0/24
- 서비스 사용 네트워크 대역 : 10.200.1.0/24
#
cat <<EOT> kind-svc-2w.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
"InPlacePodVerticalScaling": true #실행 중인 파드의 리소스 요청 및 제한을 변경할 수 있게 합니다.
"MultiCIDRServiceAllocator": true #서비스에 대해 여러 CIDR 블록을 사용할 수 있게 합니다.
nodes:
- role: control-plane
labels:
mynode: control-plane
topology.kubernetes.io/zone: ap-northeast-2a
extraPortMappings: #컨테이너 포트를 호스트 포트에 매핑하여 클러스터 외부에서 서비스에 접근할 수 있도록 합니다.
- containerPort: 30000
hostPort: 30000
- containerPort: 30001
hostPort: 30001
- containerPort: 30002
hostPort: 30002
- containerPort: 30003
hostPort: 30003
- containerPort: 30004
hostPort: 30004
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
apiServer:
extraArgs: #API 서버에 추가 인수를 제공
runtime-config: api/all=true #모든 API 버전을 활성화
controllerManager:
extraArgs:
bind-address: 0.0.0.0
etcd:
local:
extraArgs:
listen-metrics-urls: http://0.0.0.0:2381
scheduler:
extraArgs:
bind-address: 0.0.0.0
- |
kind: KubeProxyConfiguration
metricsBindAddress: 0.0.0.0
- role: worker
labels:
mynode: worker1
topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
labels:
mynode: worker2
topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
labels:
mynode: worker3
topology.kubernetes.io/zone: ap-northeast-2c
networking:
podSubnet: 10.10.0.0/16 #파드 IP를 위한 CIDR 범위를 정의합니다. 파드는 이 범위에서 IP를 할당받습니다.
serviceSubnet: 10.200.1.0/24 #서비스 IP를 위한 CIDR 범위를 정의합니다. 서비스는 이 범위에서 IP를 할당받습니다.
EOT
# k8s 클러스터 설치
kind create cluster --config kind-svc-2w.yaml --name myk8s --image kindest/node:v1.31.0
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done

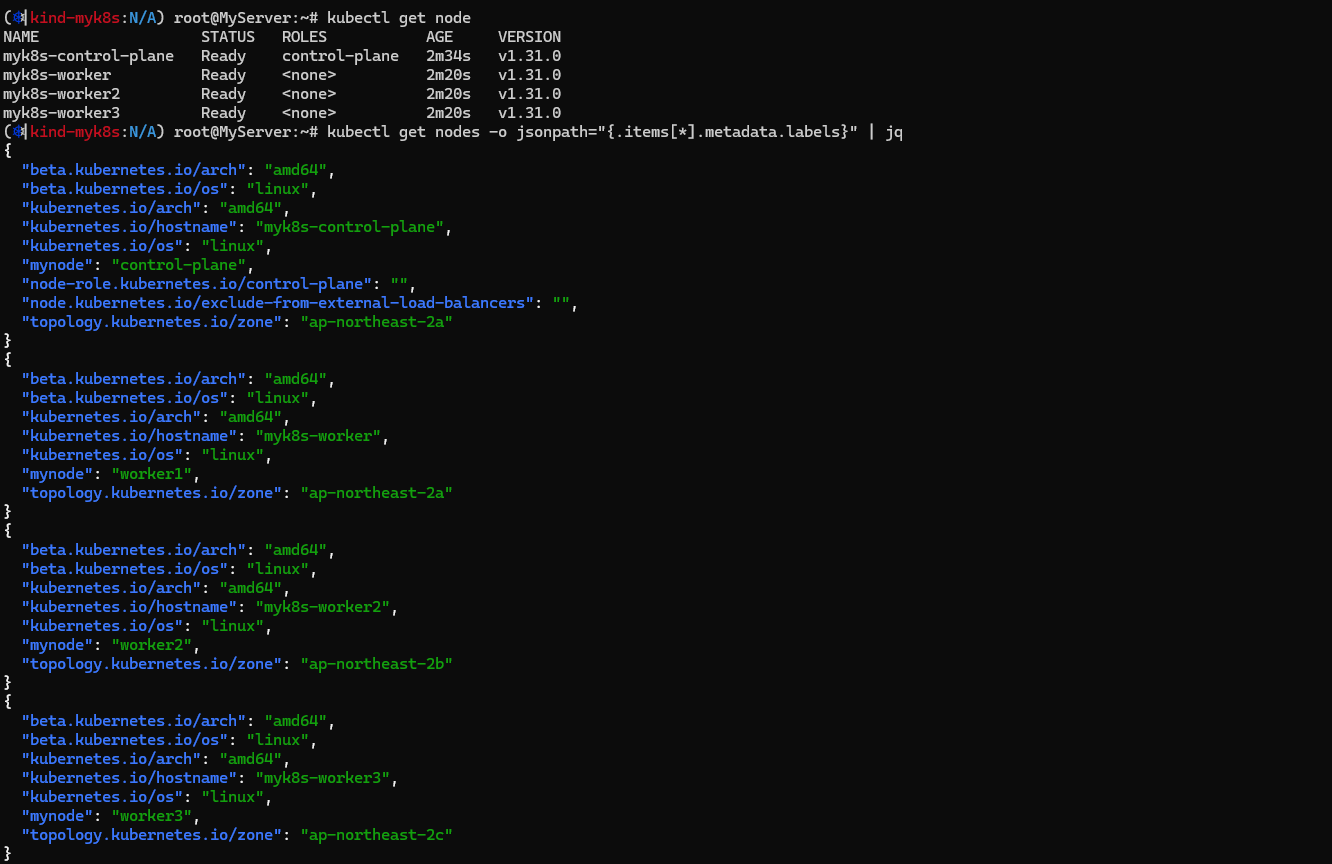

# k8s v1.31.0 버전 확인
kubectl get node
# 노드 labels 확인
kubectl get nodes -o jsonpath="{.items[*].metadata.labels}" | jq
# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
# 파드CIDR 과 Service 대역 확인 : CNI는 kindnet 사용
kubectl get cm -n kube-system kubeadm-config -oyaml | grep -i subnet
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
# MultiCIDRServiceAllocator : https://kubernetes.io/docs/tasks/network/extend-service-ip-ranges/
kubectl get servicecidr
NAME CIDRS AGE
kubernetes 10.200.1.0/24 2m13s
# 노드마다 할당된 dedicated subnet (podCIDR) 확인
kubectl get nodes -o jsonpath="{.items[*].spec.podCIDR}"
10.10.0.0/24 10.10.4.0/24 10.10.3.0/24 10.10.1.0/24
# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: iptables
iptables:
localhostNodePorts: null
masqueradeAll: false
masqueradeBit: null
minSyncPeriod: 1s
syncPeriod: 0s
...
# 노드 별 네트워트 정보 확인 : CNI는 kindnet 사용
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i cat /etc/cni/net.d/10-kindnet.conflist; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done
# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------
# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity # IP 지정 실행 시
IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps
# mypc2 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc2 --network kind --ip 172.18.0.200 nicolaka/netshoot sleep infinity # IP 지정 실행 시
IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc2 --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps
# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
# kube-ops-view 설치
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system
# myk8s-control-plane 배치
kubectl -n kube-system edit deploy kube-ops-view
---
spec:
...
template:
...
spec:
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
---
# 설치 확인
kubectl -n kube-system get pod -o wide -l app.kubernetes.io/instance=kube-ops-view
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : macOS 사용자
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://localhost:30000/#scale=2"
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : Windows 사용자
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://192.168.50.10:30000/#scale=2"
# kube-ops-view 접속 URL 확인 (1.5 , 2 배율) : AWS_EC2 사용자
echo -e "KUBE-OPS-VIEW URL = http://$(curl -s ipinfo.io/ip):30000/#scale=1.5"
echo -e "KUBE-OPS-VIEW URL = http://$(curl -s ipinfo.io/ip):30000/#scale=2"
(옵션) 프로메테우스 스택 설치
#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
service:
type: NodePort
nodePort: 30001
prometheusSpec:
podMonitorSelectorNilUsesHelmValues: false
serviceMonitorSelectorNilUsesHelmValues: false
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
grafana:
defaultDashboardsTimezone: Asia/Seoul
adminPassword: kans1234
service:
type: NodePort
nodePort: 30002
nodeSelector:
mynode: control-plane
tolerations:
- key: "node-role.kubernetes.io/control-plane"
operator: "Equal"
effect: "NoSchedule"
sidecar:
dashboards:
enabled: true
dashboards:
default:
custom-dashboard:
gnetId: 20162 # MetalLB 대시보드 ID
datasource: Prometheus # 사용할 데이터소스 이름을 명시
revision: 1 # 대시보드의 버전
defaultRules:
create: false
alertmanager:
enabled: false
EOT
# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 62.3.0 -f monitor-values.yaml --namespace monitoring
# 확인
helm list -n monitoring
# Grafana 접속 계정 : admin / kans1234 : macOS 사용자
echo -e "Prometheus URL = http://localhost:30001"
echo -e "Grafana URL = http://localhost:30002"
# Grafana 접속 계정 : admin / kans1234 : Windows 사용자
echo -e "Prometheus URL = http://192.168.50.10:30001"
echo -e "Grafana URL = http://192.168.50.10:30002"
# Grafana 접속 계정 : admin / kans1234 : AWS_EC2 사용자
echo -e "Prometheus URL = http://$(curl -s ipinfo.io/ip):30001"
echo -e "Grafana URL = http://$(curl -s ipinfo.io/ip):30002"
# (참고) helm 삭제
helm uninstall -n monitoring kube-prometheus-stack
LoadBalancer 소개
k8s Docs : LoadBalancer Type - Link
- Exposes the Service externally using an external load balancer.
- Kubernetes does not directly offer a load balancing component
- you must provide one, or you can integrate your Kubernetes cluster with a cloud provider.
- To implement a Service of type: LoadBalancer, Kubernetes typically starts off by making the changes that are equivalent to you requesting a Service of type: NodePort. The cloud-controller-manager component then configures the external load balancer to forward traffic to that assigned node port.
- You can configure a load balanced Service to omit assigning a node port, provided that the cloud provider implementation supports this.
- Disabling load balancer NodePort allocation : k8s v1.24[stable] - Link

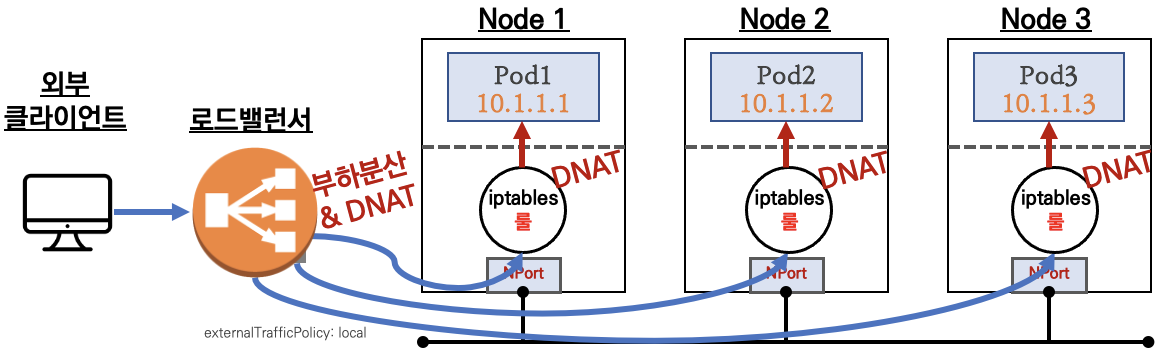

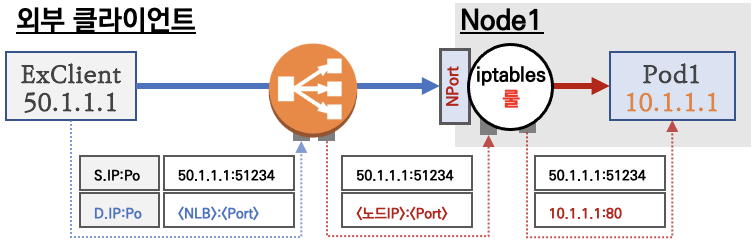

서비스(Service) LoadBalancer Type 통신 흐름
- 외부에서 로드밸런서 (부하분산) 처리 후 → 노드(NodePort) 이후 기본 과정은 NodePort 과정과 동일하다!
- 노드는 외부에 공개되지 않고 로드밸런서만 외부에 공개되어, 외부 클라이언트는 로드밸랜서에 접속을 할 뿐 내부 노드의 정보를 알 수 없다
- 로드밸런서가 부하분산하여 파드가 존재하는 노드들에게 전달한다, iptables 룰에서는 자신의 노드에 있는 파드만 연결한다 (externalTrafficPolicy: local)
- DNAT 2번 동작 : 첫번째(로드밸런서 접속 후 빠져 나갈때), 두번째(노드의 iptables 룰에서 파드IP 전달 시)
- 외부 클라이언트 IP 보존(유지) : AWS NLB 는 타켓이 인스턴스일 경우 클라이언트 IP를 유지, iptables 룰 경우도 externalTrafficPolicy 로 클라이언트 IP를 보존
- 쿠버네티스는 Service(LB Type) API 만 정의하고 실제 구현은 add-on 에 맡김
부하분산 최적화 : 노드에 파드가 없을 경우 '로드밸런서'에서 노드에 헬스 체크(상태 검사)가 실패하여 해당 노드로는 외부 요청 트래픽을 전달하지 않는다
서비스(LoadBalancer) 부족한 점
- 서비스(LoadBalancer) 생성 시 마다 LB(예 AWS NLB)가 생성되어 자원 활용이 비효율적임 ⇒ HTTP 경우 인그레스(Ingress) 를 통해 자원 활용 효율화 가능!
- 서비스(LoadBalancer)는 HTTP/HTTPS 처리에 일부 부족함(TLS 종료, 도메인 기반 라우팅 등) ⇒ 인그레스(Ingress) 를 통해 기능 동작 가능!
- (참고) 온프레미스 환경에서 제공 불가능??? ⇒ MetalLB 혹은 OpenELB(구 PorterLB) 를 통해서 온프레미스 환경에서 서비스(LoadBalancer) 기능 동작 가능!
0. MetalLB 요약
MetalLB Docs : MetalLB is a load-balancer implementation for bare metal Kubernetes clusters, using standard routing protocols - Link
- MetalLB - Layer2 모드
- 리더 파드가 선출되고 해당 리더 파드가 생성된 노드로만 트래픽이 인입되어 해당 노드에서 iptables 분산되어 파드로 접속
- 권장 사용 환경 : 테스트 및 소규모의 환경(동일 네트워크 1개 사용)에서 클라이언트 IP 보존이 필요 없을 때
- MetalLB - BGP 모드
- speaker 파드가 BGP로 서비스 정보(EXTERNAL-IP)를 전파 후, 외부에서 라우터를 통해 ECMP 라우팅으로 부하 분산 접속
- 권장 사용 환경 : 규모가 있고, 클라이언트 IP보존과 장애 시 빠른 절체가 필요하며, 네트워크 팀 협조가 가능할때
1. MetalLB 소개
1.1 MetalLB
그림소개
- L2 mode (ARP)
- BGP mode
- MetalLB 는 온프레미스 환경(IDC)에서 사용할 수 있는 서비스**(로드밸런서 타입)**입니다 ← 클라우드 환경의 **서비스(로드밸런서 타입)**와는 동작이 조금 다릅니다!
- MetalLB는 BareMetalLoadBalancer 약자!
- 서비스(로드 밸런서)의 'External IP' 전파를 위해서 표준 프로토콜인 ARP(IPv4)/NDP(IPv6), BGP 를 사용합니다
- 데몬셋으로 speaker 파드를 생성하여 'External IP' 전파합니다
- 일반적인 BGP 데몬과 다르게 BGP 업데이트(외부에서 광고하는 네트워크 대역)을 받지 않습니다.
- Unlike standard BGP daemons, MetalLB BGP speakers do not accept any incoming updates,
- 클라우드 플랫폼 호환 : 대부분의 클라우드 플랫폼(예 AWS, Azure, GCP 등)과 호환되지 않습니다 - 링크
- CNI(네트워크 플러그인) 호환 : 일부 CNI와 연동에 이슈가 있습니다 - 링크
- 예시) Calico IPIP(BGP)와 MetalLB BGP 모드를 상단 라우터와 동시 사용 시 문제 발생 - 링크
1.2 Layer 2 모드 (ARP/NDP) - 링크
Layer2 모드에서 서비스 접속
- 모드 소개 : 리더 파드가 선출되고 해당 리더 파드가 생성된 노드로만 트래픽이 인입되어 해당 노드에서 iptables 분산되어 파드로 접속
- 서비스(로드밸런서) 'External IP' 생성 시 speaker 파드 중 1개가 리더가 되고, 리더 speaker 파드가 존재하는 노드로 서비스 접속 트래픽이 인입되게 됩니다
- 데몬셋으로 배포된 speaker 파드는 호스트 네트워크를 사용합니다 ⇒ "NetworkMode": "host"
- 리더는 ARP(GARP, Gratuitous APR)로 해당 'External IP' 에 대해서 자신이 소유(?)라며 동일 네트워크에 전파를 합니다

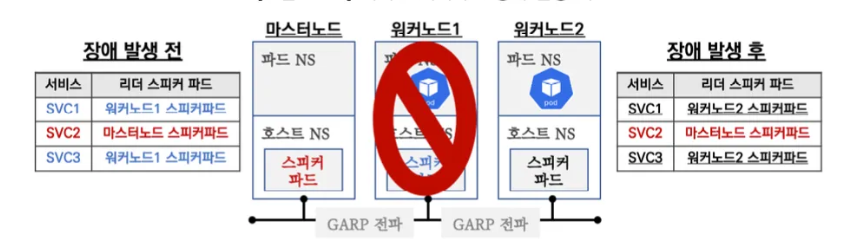

- 만약 리더(노드)가 장애 발생 시 자동으로 나머지 speaker 파드 중 1개가 리더가 됩니다.
- 멤버 리스터 및 장애 발견은 hashicorp 의 memberlist 를 사용 - Gossip based membership and failure detection
- Layer 2에서 멤버 발견 및 자동 절체에 Keepalived(VRRP)도 있지만 사용하지 않은 이유 - 링크
- 서비스(로드밸런서) 'External IP' 생성 시 speaker 파드 중 1개가 리더가 되고, 리더 speaker 파드가 존재하는 노드로 서비스 접속 트래픽이 인입되게 됩니다
- 제한 사항 : single-node bottlenecking, potentially slow failover
- single-node bottlenecking : 서비스 1개 생성 사용 시, 모든 서비스 접근 트래픽은 리더 파드가 존재하는 노드로만 인입되어서 부하가 집중

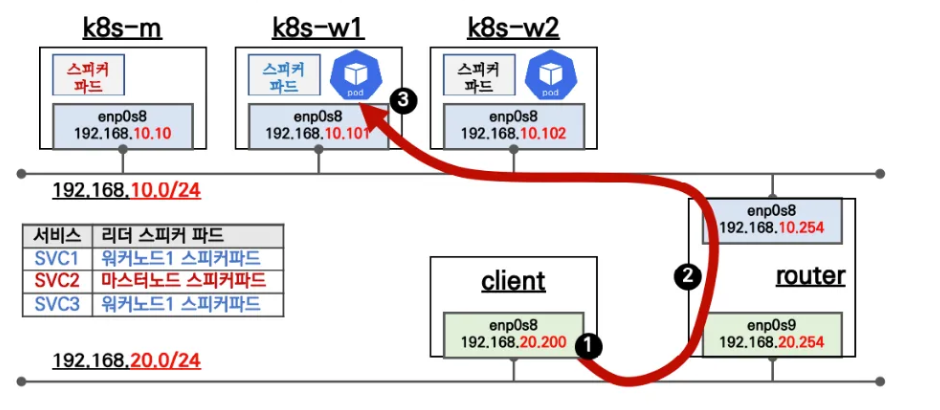

- ⇒ 공식 가이드는 아니지만, 외부 라우터에서 접근 시 ECMP 로 부하 분산이 가능 - 아래 2.6 참고
- potentially slow failover : 리더(노드)가 장애 시 나머지 노드 리더가 선출되고, ARP 전파 및 갱신완료 전까지는 장애가 발생됨 (대략 10초~20초 정도)
- ⇒ 공식 가이드는 아니지만, 외부 라우터에서 노드(파드) 장애 헬스 체크로 빠르게 절체 가능 - 아래 2.6 참고
1.3 BGP 모드 - 링크
BGP 모드에서 서비스 접속
- 모드 소개 : speaker 파드가 BGP로 서비스 정보(EXTERNAL-IP)를 전파 후, 외부에서 라우터를 통해 ECMP 라우팅으로 부하 분산 접속
- speaker 파드에 BGP 가 동작하여 서비스 정보(EXTERNAL-IP)를 전파한다
- 기본은 IP주소(32bit)를 전파하며, 설정으로 축약된 네트워크 정보를 전파할 수 있다 → bgp-advertisements 에 aggregation-length 설정
- BGP 커뮤니티, localpref 등 BGP 관련 설정을 할 수 있다
- IP 주소 마지막이 0 과 255 를 처리를 못하는 라우터 장비가 있을 경우 avoid-buggy-ips: true 옵션으로 할당되지 않게 할 수 있다
- 외부 클라이언트에서 SVC(서비스, EXTERNAL-IP)로 접속이 가능하며, 라우터에서 ECMP 라우팅을 통해 부하 분산 접속 할 수 있다
- 일반적으로 ECMP 는 5-tuple(프로토콜, 출발지IP, 목적지IP, 출발지Port, 목적지Port) 기준으로 동작합니다.
- 물론 라우터 장비에 따라 다양한 라우팅(분산) 처리가 가능합니다
- speaker 파드에 BGP 가 동작하여 서비스 정보(EXTERNAL-IP)를 전파한다
- 제한 사항 : 라우터에서 서비스로 인입이 되기 때문에, 라우터의 관련 설정이 중요한 만큼 네트워크팀과 협업을 적극 권장
- 노드(speaker) 파드 장애 시 BGP Timer 설정 등 구성하고 있는 네트워크 환경에 맞게 최적화 작업이 필요
- ECMP 부하 분산 접속 시 특정 파드에 몰리거나 혹은 세션 고정, flapping 등 다양한 환경에 대응이 필요
- BGP 라우팅 설정 및 라우팅 전파 관련 최적화 설정이 필요
1.4 실습 환경 소개
- 기본 정보 확인
# 파드와 서비스 사용 가능 네트워크 대역
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
"--service-cluster-ip-range=10.200.1.0/24",
"--cluster-cidr=10.10.0.0/16",
# kube-proxy 모드 확인 : iptables proxy 모드
kubectl describe configmap -n kube-system kube-proxy | grep mode
mode: "iptables"
# iptables 정보 확인
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done
- 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: webpod1
labels:
app: webpod
spec:
nodeName: myk8s-worker
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod2
labels:
app: webpod
spec:
nodeName: myk8s-worker2
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
EOF
- 파드 접속 확인
# 파드 정보 확인
kubectl get pod -owide
# 파드 IP주소를 변수에 지정
WPOD1=$(kubectl get pod webpod1 -o jsonpath="{.status.podIP}")
WPOD2=$(kubectl get pod webpod2 -o jsonpath="{.status.podIP}")
echo $WPOD1 $WPOD2
# 접속 확인
docker exec -it myk8s-control-plane ping -i 1 -W 1 -c 1 $WPOD1
docker exec -it myk8s-control-plane ping -i 1 -W 1 -c 1 $WPOD2
docker exec -it myk8s-control-plane curl -s --connect-timeout 1 $WPOD1 | grep Hostname
docker exec -it myk8s-control-plane curl -s --connect-timeout 1 $WPOD2 | grep Hostname
docker exec -it myk8s-control-plane curl -s --connect-timeout 1 $WPOD1 | egrep 'Hostname|RemoteAddr|Host:'
docker exec -it myk8s-control-plane curl -s --connect-timeout 1 $WPOD2 | egrep 'Hostname|RemoteAddr|Host:'
2. MetalLB - Layer 2 모드
2.1 MetalLB 설치 - 링크
- 설치 방법 지원 : Kubernetes manifests, using Kustomize, or using Helm
- 참고 : kube-proxy 의 ipvs 모드 사용 시 'strictARP: true' 설정 필요
간단하게 manifests 로 설치 진행! - https://github.com/metallb/metallb/tree/main/config/manifests
# Kubernetes manifests 로 설치
#kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.14.8/config/manifests/metallb-native.yaml
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/refs/heads/main/config/manifests/metallb-native-prometheus.yaml
# metallb crd 확인
kubectl get crd | grep metallb
bfdprofiles.metallb.io 2024-09-28T15:24:06Z
bgpadvertisements.metallb.io 2024-09-28T15:24:06Z
bgppeers.metallb.io 2024-09-28T15:24:06Z
communities.metallb.io 2024-09-28T15:24:06Z
ipaddresspools.metallb.io 2024-09-28T15:24:06Z
l2advertisements.metallb.io 2024-09-28T15:24:06Z
servicel2statuses.metallb.io 2024-09-28T15:24:06Z
# 생성된 리소스 확인 : metallb-system 네임스페이스 생성, 파드(컨트롤러, 스피커) 생성, RBAC(서비스/파드/컨피그맵 조회 등등 권한들), SA 등
kubectl get-all -n metallb-system # kubectl krew 플러그인 get-all 설치 후 사용 가능
kubectl get all,configmap,secret,ep -n metallb-system
# 파드 내에 kube-rbac-proxy 컨테이너는 프로메테우스 익스포터 역할 제공
kubectl get pods -n metallb-system -l app=metallb -o jsonpath="{range .items[*]}{.metadata.name}{':\n'}{range .spec.containers[*]}{' '}{.name}{' -> '}{.image}{'\n'}{end}{end}"
## metallb 컨트롤러는 디플로이먼트로 배포됨
kubectl get ds,deploy -n metallb-system
## 데몬셋으로 배포되는 metallb 스피커 파드의 IP는 네트워크가 host 모드이므로 노드의 IP를 그대로 사용
kubectl get pod -n metallb-system -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
controller-679855f7d7-2dvbm 2/2 Running 0 9m17s 10.10.2.6 myk8s-worker3 <none> <none>
speaker-jfvh9 2/2 Running 0 9m17s 172.18.0.2 myk8s-worker <none> <none>
speaker-l2tdn 2/2 Running 0 9m17s 172.18.0.5 myk8s-worker3 <none> <none>
speaker-pzs8z 2/2 Running 0 9m17s 172.18.0.3 myk8s-worker2 <none> <none>
speaker-vfsdj 2/2 Running 0 9m17s 172.18.0.4 myk8s-control-plane <none> <none>
# (참고) 상세 정보 확인
kubectl get sa,cm,secret -n metallb-system
kubectl describe role -n metallb-system
kubectl describe deploy controller -n metallb-system
kubectl describe ds speaker -n metallb-system
- 컨피그맵 생성 : 모드 및 서비스 대역 지정
- 서비스(External-IP) 대역을 노드가 속한 eth0의 대역이 아니여도 상관없다! → 다만 이 경우 GW 역할의 라우터에서 노드들로 라우팅 경로 지정 필요
# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# kind network 중 컨테이너(노드) IP(대역) 확인 : 172.18.0.2~ 부터 할당되며, control-plane 이 꼭 172.18.0.2가 안될 수 도 있음
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
# IPAddressPool 생성 : LoadBalancer External IP로 사용할 IP 대역
## MetalLB는 서비스를 위한 외부 IP 주소를 관리하고, 서비스가 생성될 때 해당 IP 주소를 동적으로 할당할 수 있습니다.
kubectl explain ipaddresspools.metallb.io
cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: my-ippool
namespace: metallb-system
spec:
addresses:
- 172.18.255.200-172.18.255.250
EOF
kubectl get ipaddresspools -n metallb-system
NAME AUTO ASSIGN AVOID BUGGY IPS ADDRESSES
my-ippool true false ["172.18.255.200-172.18.255.250"]
# L2Advertisement 생성 : 설정한 IPpool을 기반으로 Layer2 모드로 LoadBalancer IP 사용 허용
## Kubernetes 클러스터 내의 서비스가 외부 네트워크에 IP 주소를 광고하는 방식을 정의
kubectl explain l2advertisements.metallb.io
cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: my-l2-advertise
namespace: metallb-system
spec:
ipAddressPools:
- my-ippool
EOF
kubectl get l2advertisements -n metallb-system
NAME IPADDRESSPOOLS IPADDRESSPOOL SELECTORS INTERFACES
my-l2-advertise ["my-ippool"]
- (참고) 로그 확인 : 아래 로그 -f 모니터링 해두기
# (옵션) metallb-speaker 파드 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
kubectl logs -n metallb-system -l component=speaker --since 1h
kubectl logs -n metallb-system -l component=speaker -f
# (옵션) kubectl krew 플러그인 stern 설치 후 아래 명령 사용 가능
kubectl stern -n metallb-system -l app=metallb
kubectl stern -n metallb-system -l component=speaker --since 1h
kubectl stern -n metallb-system -l component=speaker # 기본 설정이 follow
kubectl stern -n metallb-system speaker # 매칭 사용 가능
2.2 서비스 생성 및 확인
- 서비스(LoadBalancer 타입) 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: svc1
spec:
ports:
- name: svc1-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer # 서비스 타입이 LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
name: svc2
spec:
ports:
- name: svc2-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
name: svc3
spec:
ports:
- name: svc3-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer
EOF- 서비스 확인 및 리더 Speaker 파드 확인

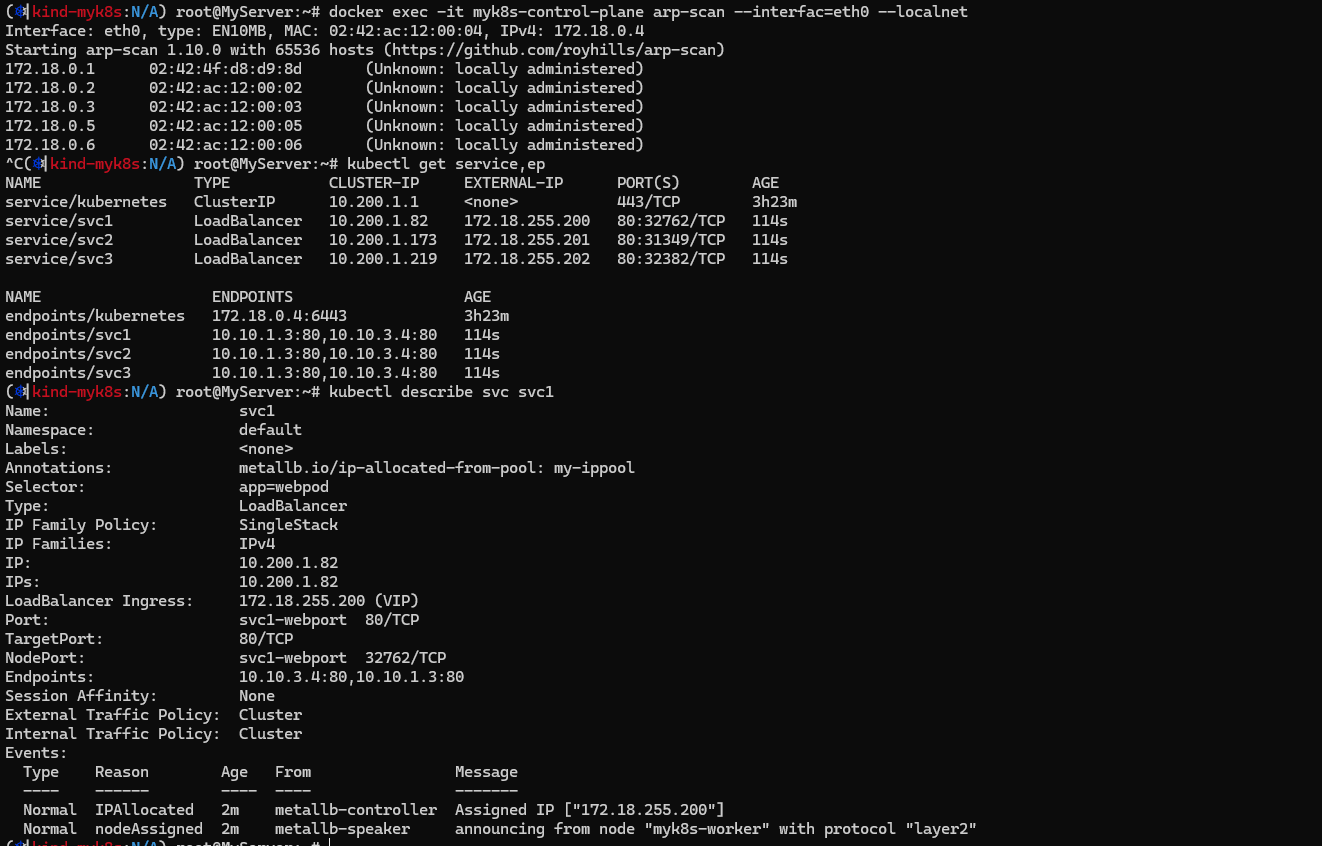

# arp scan 해두기
docker exec -it myk8s-control-plane arp-scan --interfac=eth0 --localnet
# LoadBalancer 타입의 서비스 생성 확인 : EXTERNAL-IP가 서비스 마다 할당되며, 실습 환경에 따라 다를 수 있음
## LoadBalancer 타입의 서비스는 NodePort 와 ClusterIP 를 포함함 - 'allocateLoadBalancerNodePorts : true' 기본값
## ExternalIP 로 접속 시 사용하는 포트는 PORT(S) 의 앞에 있는 값을 사용 (아래의 경우는 TCP 80 임)
## 만약 노드의 IP에 NodePort 로 접속 시 사용하는 포트는 PORT(S) 의 뒤에 있는 값을 사용 (아래는 30485 임)
kubectl get service,ep
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.200.1.1 <none> 443/TCP 121m
service/svc1 LoadBalancer 10.200.1.69 172.18.255.200 80:30485/TCP 3m37s
service/svc2 LoadBalancer 10.200.1.218 172.18.255.201 80:31046/TCP 3m37s
service/svc3 LoadBalancer 10.200.1.81 172.18.255.202 80:30459/TCP 3m37s
NAME ENDPOINTS AGE
endpoints/kubernetes 172.18.0.5:6443 31m
endpoints/svc1 10.10.1.6:80,10.10.3.6:80 8m4s
endpoints/svc2 10.10.1.6:80,10.10.3.6:80 8m4s
endpoints/svc3 10.10.1.6:80,10.10.3.6:80 8m4s
# LoadBalancer 타입은 기본적으로 NodePort를 포함 사용. NodePort는 ClusterIP를 포함 사용.
## 클라우드사업자 LB Type이나 온프레미스환경 HW LB Type 경우 LB 사용 시 NodePort 미사용 설정 가능
kubectl describe svc svc1
## 아래 처럼 LB VIP 별로 이던 speaker 배포된 노드가 리더 역할을 하는지 확인 가능
kubectl describe svc | grep Events: -A5
...
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal IPAllocated 40m metallb-controller Assigned IP ["172.18.255.201"]
Normal nodeAssigned 40m metallb-speaker announcing from node "myk8s-worker" with protocol "layer2"
...
kubectl get svc svc1 -o json | jq
...
"spec": {
"allocateLoadBalancerNodePorts": true,
...
"status": {
"loadBalancer": {
"ingress": [
{
"ip": "172.18.255.202",
"ipMode": "VIP" # https://kubernetes.io/blog/2023/12/18/kubernetes-1-29-feature-loadbalancer-ip-mode-alpha/
} # https://kubernetes.io/docs/concepts/services-networking/service/#load-balancer-ip-mode
# metallb CRD인 servicel2status 로 상태 정보 확인
kubectl explain servicel2status
kubectl get servicel2status -n metallb-system
kubectl describe servicel2status -n metallb-system
kubectl get servicel2status -n metallb-system -o json --watch # watch 모드
# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP $SVC2EXIP $SVC3EXIP
# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾는법 : arping 툴 사용
## Unicast reply from 172.18.255.200: 해당 IP 주소에서 응답을 받았음을 의미합니다.
## Sent 1 probes (1 broadcast(s)): 하나의 ARP 요청을 보냈고, 브로드캐스트 방식으로 요청을 전송했음을 나타냅니다.
## Received 1 response(s): 하나의 응답을 수신했음을 나타냅니다.
docker exec -it mypc arping -I eth0 -f -c 1 $SVC1EXIP
docker exec -it mypc arping -I eth0 -f -c 1 $SVC2EXIP
docker exec -it mypc arping -I eth0 -f -c 1 $SVC3EXIP
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc arping -I eth0 -f -c 1 $i; done
docker exec -it mypc ip -c neigh

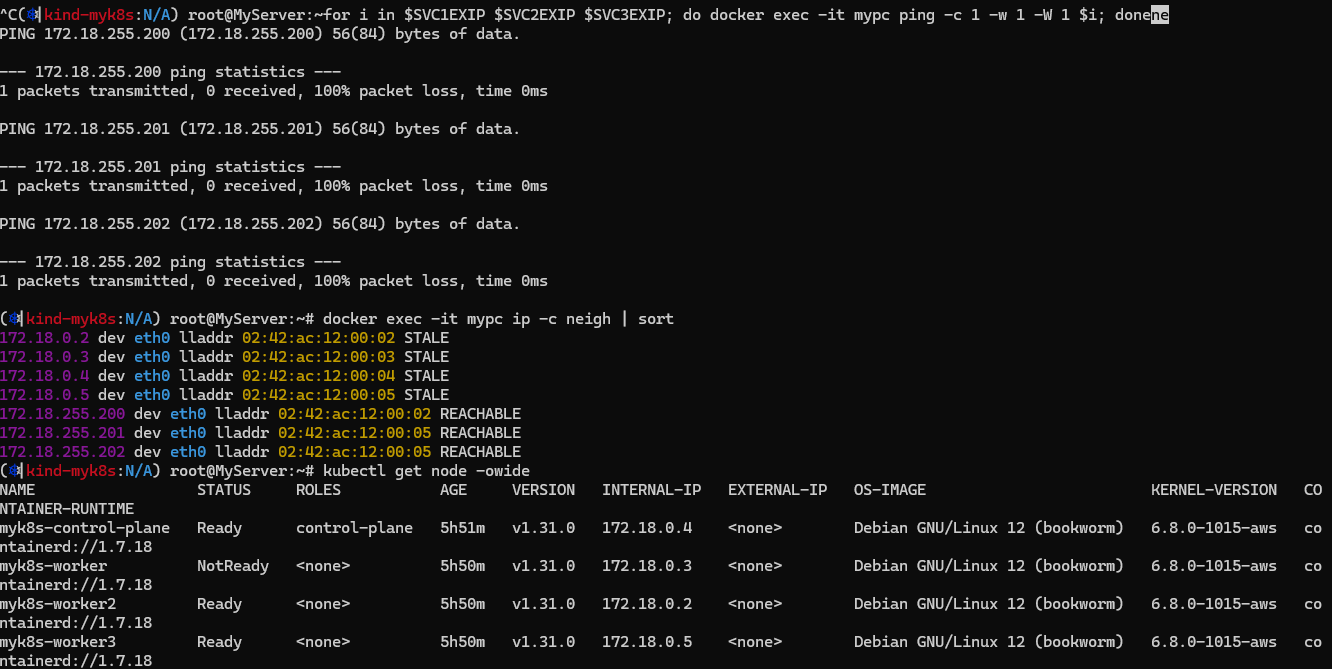

docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC1EXIP
docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC2EXIP
docker exec -it mypc ping -c 1 -w 1 -W 1 $SVC3EXIP
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
for i in 172.18.0.2 172.18.0.3 172.18.0.4 172.18.0.5; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
172.18.0.2 dev eth0 lladdr 02:42:ac:12:00:02 REACHABLE
172.18.0.3 dev eth0 lladdr 02:42:ac:12:00:03 REACHABLE
172.18.0.4 dev eth0 lladdr 02:42:ac:12:00:04 REACHABLE
172.18.0.5 dev eth0 lladdr 02:42:ac:12:00:05 DELAY
172.18.255.200 dev eth0 lladdr 02:42:ac:12:00:04 STALE
172.18.255.201 dev eth0 lladdr 02:42:ac:12:00:04 STALE
172.18.255.202 dev eth0 lladdr 02:42:ac:12:00:02 STALE
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기
# (옵션) 노드에서 ARP 패킷 캡쳐 확인
docker exec -it myk8s-control-plane tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker2 tcpdump -i eth0 -nn arp
docker exec -it myk8s-worker3 tcpdump -i eth0 -nn arp
# (옵션) metallb-speaker 파드 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
kubectl logs -n metallb-system -l component=speaker --since 1h
kubectl logs -n metallb-system -l component=speaker -f
# (옵션) kubectl krew 플러그인 stern 설치 후 아래 명령 사용 가능
kubectl stern -n metallb-system -l app=metallb
kubectl stern -n metallb-system -l component=speaker --since 1h
kubectl stern -n metallb-system -l component=speaker # 기본 설정이 follow
kubectl stern -n metallb-system speaker # 매칭 사용 가능
2.3 서비스 접속 테스트
클라이언트(mypc, mypc2) → 서비스(External-IP) 접속 테스트
# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP $SVC2EXIP $SVC3EXIP
# mypc/mypc2 에서 접속 테스트
docker exec -it mypc curl -s $SVC1EXIP
docker exec -it mypc curl -s $SVC1EXIP | grep Hostname
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc curl -s $i | grep Hostname ; done
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do echo ">> Access Service External-IP : $i <<" ; docker exec -it mypc curl -s $i | grep Hostname ; echo ; done
## RemoteAddr 주소는 어떻게 나오나요? 왜 그럴까요?
## NodePort 기본 동작과 동일하게 인입한 노드의 인터페이스로 SNAT 되어서 최종 파드로 전달됨
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do echo ">> Access Service External-IP : $i <<" ;docker exec -it mypc curl -s $i | egrep 'Hostname|RemoteAddr|Host:' ; echo ; done
# 부하분산 접속됨
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC1EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC2EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
docker exec -it mypc zsh -c "for i in {1..100}; do curl -s $SVC3EXIP | grep Hostname; done | sort | uniq -c | sort -nr"
# 지속적으로 반복 접속
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
# LoadBalancer Type은 기본값으로 NodePort 포함. NodePort 서비스는 ClusterIP 를 포함
# NodePort:PORT 및 CLUSTER-IP:PORT 로 접속 가능!
kubectl get svc svc1
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
svc1 LoadBalancer 10.200.1.82 172.18.255.202 80:30246/TCP 49m
# 컨트롤노드에서 각각 접속 확인 실행 해보자
docker exec -it myk8s-control-plane curl -s 127.0.0.0:30246 # NodePor Type
docker exec -it myk8s-control-plane curl -s 10.200.1.82 # ClusterIP Tpye
2.4 Failover 테스트
장애 발생 시 동작
- 리더 Speaker 파드가 존재하는 노드를 재부팅! → curl 접속 테스트 시 10~20초 정도의 장애 시간이 발생하였다 ⇒ 이후 자동 원복 되며, 원복 시 5초 정도 장애 시간 발생!
# 사전 준비
## 지속적으로 반복 접속
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
## 상태 모니터링
watch -d kubectl get pod,svc,ep
## 실시간 로그 확인
kubectl logs -n metallb-system -l app=metallb -f
혹은
kubectl stern -n metallb-system -l app=metallb
# 장애 재연
## 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)를 중지
docker stop <svc1 번 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)> --signal 9
docker stop myk8s-worker --signal 9
혹은
docker stop <svc1 번 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)> --signal 15
docker stop myk8s-worker --signal 15
docker ps -a
docker ps -a | grep worker$
## 지속적으로 반복 접속 상태 모니터링
### curl 연속 접속 시도 >> 대략 10초 이내에 정상 접근 되었지만, 20초까지는 불안정하게 접속이 되었다
### 실제로는 다른 노드의 speaker 파드가 리더가 되고, 이후 다시 노드(컨테이너)가 정상화되면, 다시 리더 speaker 가 됨
docker exec -it mypc zsh -c "while true; do curl -s --connect-timeout 1 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date '+%Y-%m-%d %H:%M:%S' ; echo ; sleep 1; done"
Hostname: webpod1
RemoteAddr: 172.18.0.2:25432
2024-09-29 06:31:07
2024-09-29 06:31:09
Hostname: webpod2
RemoteAddr: 172.18.0.2:26011
2024-09-29 06:31:10
2024-09-29 06:31:12
2024-09-29 06:31:14
...
# 변경된 리더 Speaker 파드 확인
# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾기
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기
# 장애 원복(노드 정상화)
## 노드(실제 컨테이너) 정상화
docker start <svc1 번 리더 Speaker 파드가 존재하는 노드(실제는 컨테이너)>
docker start myk8s-worker
# 변경된 리더 Speaker 파드 확인
# mypc/mypc2 에서 현재 SVC EXTERNAL-IP를 담당하는 리더 Speaker 파드 찾기
for i in $SVC1EXIP $SVC2EXIP $SVC3EXIP; do docker exec -it mypc ping -c 1 -w 1 -W 1 $i; done
# mypc/mypc2 에서 arp 테이블 정보 확인 >> SVC IP별로 리더 파드(스피커) 역할의 노드를 확인!
docker exec -it mypc ip -c neigh | sort
kubectl get node -owide # mac 주소에 매칭되는 IP(노드) 찾기
3. MetalLB - BGP 모드
3.1 MetalLB - BGP 모드 설정
MetalLB ConfigMap 생성
cat <<EOF | kubectl replace --force -f -
apiVersion: v1
kind: ConfigMap
metadata:
namespace: metallb-system
name: config
data:
config: |
peers:
- peer-address: 192.168.10.254
peer-asn: 64513
my-asn: 64512
address-pools:
- name: default
protocol: bgp
avoid-buggy-ips: true
addresses:
- 172.20.1.0/24
EOF
3.2 서비스 생성 및 확인
- 파드 생성
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
name: webpod1
labels:
app: webpod
spec:
#nodeName: k8s-w1
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod2
labels:
app: webpod
spec:
#nodeName: k8s-w2
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod3
labels:
app: webpod
spec:
#nodeName: k8s-w3
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
EOF- 서비스(LoadBalancer 타입) 생성
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Service
metadata:
name: svc1
spec:
ports:
- name: svc1-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer
#externalTrafficPolicy: Local
---
apiVersion: v1
kind: Service
metadata:
name: svc2
spec:
ports:
- name: svc2-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer
#externalTrafficPolicy: Local
---
apiVersion: v1
kind: Service
metadata:
name: svc3
spec:
ports:
- name: svc3-webport
port: 80
targetPort: 80
selector:
app: webpod
type: LoadBalancer
#externalTrafficPolicy: Local
EOF- 서비스 확인 (노드)
# 서비스 확인
kubectl get service
# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC2EXIP
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC3EXIP
# TCP 179 포트로 BGP 정보 전파(speaker)
ss -tunp | egrep 'Netid|speaker'
Netid State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
tcp ESTAB 0 0 192.168.10.10:39171 192.168.10.254:179 users:(("speaker",pid=3057,fd=27))
...
# (옵션) 노드에서 BGP 패킷 캡쳐 확인
tcpdump -i <노드NIC> -nnq tcp port 179
tcpdump -i enp0s8 -nnq tcp port 179
ngrep -tW byline -d enp0s8 '' 'tcp port 179'- BGP 정보 확인 (k8s-rtr) : 서비스(EX-IP)들을 32bit IP를 전달 받음 → 축약 대역 전파 설정 가능 ⇒ 다만, 노드들은 상대측 BGP 네트워크 정보를 받지 않는다!
# 서비스(EX-IP) 3개의 각각 IP에 대해서 K8S 노드로 ECMP 라우팅 정보가 업데이트되었다
ip -c route | grep 172.20. -A3
172.20.1.1 proto zebra metric 20
nexthop via 192.168.10.10 dev enp0s8 weight 1
nexthop via 192.168.10.101 dev enp0s8 weight 1
nexthop via 192.168.10.102 dev enp0s8 weight 1
172.20.1.2 proto zebra metric 20
nexthop via 192.168.10.10 dev enp0s8 weight 1
nexthop via 192.168.10.101 dev enp0s8 weight 1
nexthop via 192.168.10.102 dev enp0s8 weight 1
172.20.1.3 proto zebra metric 20
nexthop via 192.168.10.10 dev enp0s8 weight 1
nexthop via 192.168.10.101 dev enp0s8 weight 1
nexthop via 192.168.10.102 dev enp0s8 weight 1
# vtysh 를 이용한 Quagga 정보 확인
vtysh -c 'show ip route bgp'
vtysh -c 'show bgp ipv4 unicast summary'
vtysh -c 'show ip bgp'
vtysh -c 'show running-config'
----------------------
# Quagga 모드 진입
vtysh
# 라우팅 정보 확인
show ip route bgp
B>* 172.20.1.1/32 [20/0] via 192.168.10.10, enp0s8, 00:30:34
* via 192.168.10.101, enp0s8, 00:30:34
* via 192.168.10.102, enp0s8, 00:30:34
B>* 172.20.1.2/32 [20/0] via 192.168.10.10, enp0s8, 00:30:34
* via 192.168.10.101, enp0s8, 00:30:34
* via 192.168.10.102, enp0s8, 00:30:34
B>* 172.20.1.3/32 [20/0] via 192.168.10.10, enp0s8, 00:30:34
* via 192.168.10.101, enp0s8, 00:30:34
* via 192.168.10.102, enp0s8, 00:30:34
...
# BGP 상세 정보 확인
show bgp ipv4 unicast summary
show ip bgp
show running-config
...
exit
3.3 서비스 접속 테스트
- 클라이언트(k8s-pc) → 서비스(External-IP) 접속 테스트
# 라우팅 테이블 정보 확인
ip -c route | grep zebra
10.1.1.0/24 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.1 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.2 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.3 via 192.168.20.254 dev enp0s8 proto zebra metric 20
# vtysh 를 이용한 Quagga 정보 확인
vtysh -c 'show ip route bgp'
vtysh -c 'show bgp ipv4 unicast summary'
vtysh -c 'show ip bgp'
vtysh -c 'show running-config'
# 현재 SVC EXTERNAL-IP를 변수에 지정
SVC1EXIP=$(kubectl get svc svc1 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC1EXIP
SVC2EXIP=$(kubectl get svc svc2 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC2EXIP
SVC3EXIP=$(kubectl get svc svc3 -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $SVC3EXIP
# 접속 테스트
curl -s --interface 192.168.20.100 $SVC1EXIP | grep Hostname
curl -s --interface 192.168.20.100 $SVC2EXIP | grep Hostname
curl -s --interface 192.168.20.100 $SVC3EXIP | grep Hostname
# RemoteAddr 주소 확인
curl -s --interface 192.168.20.100 $SVC1EXIP | egrep 'Hostname|RemoteAddr|Host:'
curl -s --interface 192.168.20.100 $SVC2EXIP | egrep 'Hostname|RemoteAddr|Host:'
curl -s --interface 192.168.20.100 $SVC3EXIP | egrep 'Hostname|RemoteAddr|Host:'
# 부하분산 접속됨
for i in {1..100}; do curl -s --interface 192.168.20.100 $SVC1EXIP | grep Hostname; done | sort | uniq -c | sort -nr
for i in {1..100}; do curl -s --interface 192.168.20.100 $SVC2EXIP | grep Hostname; done | sort | uniq -c | sort -nr
for i in {1..100}; do curl -s --interface 192.168.20.100 $SVC3EXIP | grep Hostname; done | sort | uniq -c | sort -nr
# (옵션) 지속적으로 접속
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
3.4 externalTrafficPolicy: Local 테스트
- 서비스에 externalTrafficPolicy: Local 설정
[k8s-pc] 지속적으로 접속 시도 : 아래 중 하나 실행
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
[k8s-rtr] 모니터링 >> 설정 후 최적인 정보 확인
watch -d ip route
# 설정
kubectl patch svc svc1 -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl patch svc svc2 -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl patch svc svc3 -p '{"spec":{"externalTrafficPolicy": "Local"}}'
- 리눅스 라우터에서 BGP 정보 확인
[k8s-rtr] 파드가 있는 노드만 nexthop 올라옴 (현재 마스터 노드에 파드가 없는 상태)
ip -c route
172.20.1.1 proto zebra metric 20
nexthop via 192.168.100.102 dev enp0s8 weight 1
nexthop via 192.168.100.101 dev enp0s8 weight 1
172.20.1.2 proto zebra metric 20
nexthop via 192.168.100.101 dev enp0s8 weight 1
nexthop via 192.168.100.102 dev enp0s8 weight 1
172.20.1.3 proto zebra metric 20
nexthop via 192.168.100.102 dev enp0s8 weight 1
nexthop via 192.168.100.101 dev enp0s8 weight 1
...
3.5 Failover 테스트
- 노드 reboot 시 BGP Update 에 Withdrawn Routes 정보로 전달하게 되고, 라우터가 받게 되면 해당 네트워크 정보를 바로 삭제하여 정상적인 노드로 트래픽 인입 ⇒ 거의 무중단
- 다만, 위 경우 정상적인(?) 절차의 종료로 BGP 역시 정상 종료 절차로 인해 빠른 절체가 된것이다
[k8s-pc] 지속적으로 접속 시도 : 아래 중 하나 실행
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC1EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC2EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
while true; do curl -s --connect-timeout 1 --interface 192.168.20.100 $SVC3EXIP | egrep 'Hostname|RemoteAddr'; date "+%Y-%m-%d %H:%M:%S" ; echo "--------------" ; sleep 1; done
[k8s-rtr] 모니터링
watch -d ip route
[k8s-m] 로그 모니터링
kubetail -n metallb-system -l app=metallb -f
[k8s-w1 혹은 k8s-w2] >> 절체 시간(꽤 걸림) 및 라우팅 변경 정보 확인해보기!
reboot
- 다양한 장애 발생 상황이 있고, K8S 역시 노드 장애 판단 시간, 파드 자체의 장애 판단 시간과 대응 등 복합적인 절차 상황을 종합하여 테스트가 필요하다.
- 아쉬운점은 아직 BGP with BFD 가 MetalLB 에서는 미지원이다. 향후 지원되면 굉장히 빠르게 절체가 될 것으로 기대한다.
3.6 BGP 라우팅 정보 축약
- 현재 k8s-pc 라우팅 테이블도 32bit 라우팅 정보를 받고 있다 → k8s-rtr 에서 라우팅 축약을 설정해보자
[k8s-pc] 라우팅 정보
ip -c route | grep zebra
10.1.1.0/24 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.1 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.2 via 192.168.20.254 dev enp0s8 proto zebra metric 20
172.20.1.3 via 192.168.20.254 dev enp0s8 proto zebra metric 20
# 모니터링 설정
watch -d 'ip route | grep zebra'
[k8s-rtr] 라우팅 설정
vtysh
show running-config
conf t
router bgp 64513
aggregate-address 172.20.1.0/24 summary-only
exit
exit
write
exit
[k8s-pc]
# 라우팅 정보 확인
ip -c route
# 접속 테스트
curl -s --interface 192.168.20.100 $SVC1EXIP | egrep 'Hostname|RemoteAddr|Host:'
curl -s --interface 192.168.20.100 $SVC2EXIP | egrep 'Hostname|RemoteAddr|Host:'
curl -s --interface 192.168.20.100 $SVC3EXIP | egrep 'Hostname|RemoteAddr|Host:'- (실습 종료 시) MetalLB 삭제
kubectl delete -f https://raw.githubusercontent.com/metallb/metallb/v0.11.0/manifests/metallb.yaml
kubectl delete -f https://raw.githubusercontent.com/metallb/metallb/v0.11.0/manifests/namespace.yaml
4. 기타
4.1 ExternalIP 서비스
- ExternalIP 서비스 소개
- ExternalIP 서비스는 특정 노드IP(포트)로 인입한 트래픽을 컨테이너로 보내(ClusterIP 를 사용), 외부에서 접속할 수 있게 합니다
- ⇒ NodePort 와 거의 유사하니, 특별한 이유가 없으면 NodePort (ExternalTrafficPolicy 등 옵션 사용 가능) 를 사용하자
- ExternalIP 는 노드 1개 혹은 일부 노드들을 지정할 수 있다
- ExternalTrafficPolicy 정책을 사용할 수 없다 → 즉 외부에서 ExternalIP 로 접근 시 무조건 Node의 IP로 DNAT 되어서 Client IP 수집할 수 없다
| 설정 항목 설명 | 설명 |
| spec.externalIPs | 노드 IP 주소(ExternalIP) |
| spec.ports[].port | ExternalIP 와 ClusterIP 에서 수신할 포트 번호 |
| spec.ports[].targetPort | 목적지 컨테이너 포트 번호 |
- 실습
cat <<EOF | kubectl create -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: deploy-echo
spec:
replicas: 2
selector:
matchLabels:
app: deploy-websrv
template:
metadata:
labels:
app: deploy-websrv
spec:
terminationGracePeriodSeconds: 0
containers:
- name: ndks-websrv
image: k8s.gcr.io/echoserver:1.5
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: svc-externalip
spec:
type: ClusterIP
externalIPs:
- 192.168.10.101
- 192.168.10.102
ports:
- name: svc-webport
port: 9000
targetPort: 8080
selector:
app: deploy-websrv
EOF# 확인 : ExternalIP 도 결국 ClusterIP를 사용(포함)
kubectl get svc svc-externalip
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
svc-externalip ClusterIP 10.96.101.49 192.168.10.101,192.168.10.102 9000/TCP 46s
kubectl describe svc svc-externalip
Name: svc-externalip
Namespace: default
Labels: <none>
Annotations: <none>
Selector: app=deploy-websrv
Type: ClusterIP
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.96.101.49
IPs: 10.96.101.49
External IPs: 192.168.10.101,192.168.10.102
Port: svc-webport 9000/TCP
TargetPort: 8080/TCP
Endpoints: 172.16.158.18:8080,172.16.184.17:8080
Session Affinity: None
Events: <none>
# ExternalTrafficPolicy 설정이 없음
kubectl get svc svc-externalip -o yaml
apiVersion: v1
kind: Service
metadata:
creationTimestamp: "2022-02-24T07:32:47Z"
name: svc-externalip
namespace: default
resourceVersion: "1454"
uid: a27a8ca6-44ef-4363-ba3f-9894b4af5a54
spec:
clusterIP: 10.110.23.53
clusterIPs:
- 10.110.23.53
externalIPs:
- 192.168.10.101
- 192.168.10.102
internalTrafficPolicy: Cluster
ipFamilies:
- IPv4
ipFamilyPolicy: SingleStack
ports:
- name: svc-webport
port: 9000
protocol: TCP
targetPort: 8080
selector:
app: deploy-websrv
sessionAffinity: None
type: ClusterIP
status:
loadBalancer: {}- 삭제 kubectl delete deploy deploy-echo; kubectl delete svc svc-externalip
4.3-1 On-prems Service(LoadBalancer Type) SW
- OpenELB (구 PorterLB) : ARP 와 BGP 모드 제공, BGP 는 GoBGP 사용 - 링크
- Use OpenELB in BGP Mode
- Kube-vip : 원래 K8S Control HA 기능 제공에서 만들다가 LB 쪽도 유사해서 기능 제공, ARP 와 BGP 모드 제공, BGP 는 GoBGP 사용 - 링크
- PureLB : MetalLB Fork, ARP 와 BGP 모드 제공, BGP 는 Bird 사용 - 링크 홀스님
4.3-2 On-prems Service(LoadBalancer Type) HW
- F5 BIG-IP - 링크
IPVS Proxy 모드
- 참고 링크
실습을 위한 K8S 설치
실습 환경은 K8S v1.31.0 , CNI(Kindnet, Direct Routing mode) , IPVS proxy mode
- 노드(실제로는 컨테이너) 네트워크 대역 : 172.18.0.0/16
- 파드 사용 네트워크 대역 : 10.10.0.0/16 ⇒ 각각 10.10.1.0/24, 10.10.2.0/24, 10.10.3.0/24, 10.10.4.0/24
- 서비스 사용 네트워크 대역 : 10.200.1.0/24
# 파일 작성
cat <<EOT> kind-svc-2w-ipvs.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
"InPlacePodVerticalScaling": true
"MultiCIDRServiceAllocator": true
nodes:
- role: control-plane
labels:
mynode: control-plane
topology.kubernetes.io/zone: ap-northeast-2a
extraPortMappings:
- containerPort: 30000
hostPort: 30000
- containerPort: 30001
hostPort: 30001
- containerPort: 30002
hostPort: 30002
- containerPort: 30003
hostPort: 30003
- containerPort: 30004
hostPort: 30004
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
apiServer:
extraArgs:
runtime-config: api/all=true
controllerManager:
extraArgs:
bind-address: 0.0.0.0
etcd:
local:
extraArgs:
listen-metrics-urls: http://0.0.0.0:2381
scheduler:
extraArgs:
bind-address: 0.0.0.0
- |
kind: KubeProxyConfiguration
metricsBindAddress: 0.0.0.0
ipvs:
strictARP: true
- role: worker
labels:
mynode: worker1
topology.kubernetes.io/zone: ap-northeast-2a
- role: worker
labels:
mynode: worker2
topology.kubernetes.io/zone: ap-northeast-2b
- role: worker
labels:
mynode: worker3
topology.kubernetes.io/zone: ap-northeast-2c
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
kubeProxyMode: "ipvs"
EOT
# k8s 클러스터 설치
kind create cluster --config kind-svc-2w-ipvs.yaml --name myk8s --image kindest/node:v1.31.0
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping git vim arp-scan -y'
for i in worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i sh -c 'apt update && apt install tree psmisc lsof wget bsdmainutils bridge-utils net-tools dnsutils ipset ipvsadm nfacct tcpdump ngrep iputils-ping arping -y'; echo; done
# kube-proxy configmap 확인
kubectl describe cm -n kube-system kube-proxy
...
mode: ipvs
ipvs: # 아래 각각 옵션 의미 조사해보자!
excludeCIDRs: null
minSyncPeriod: 0s
scheduler: ""
strictARP: true # MetalLB 동작을 위해서 true 설정 변경 필요
syncPeriod: 0s
tcpFinTimeout: 0s
tcpTimeout: 0s
udpTimeout: 0s
...
# strictARP: true는 ARP 패킷을 보다 엄격하게 처리하겠다는 설정입니다.
## IPVS 모드에서 strict ARP가 활성화되면, 노드의 인터페이스는 자신에게 할당된 IP 주소에 대해서만 ARP 응답을 보내게 됩니다.
## 이는 IPVS로 로드밸런싱할 때 ARP 패킷이 잘못된 인터페이스로 전달되는 문제를 방지합니다.
## 이 설정은 특히 클러스터 내에서 여러 노드가 동일한 IP를 갖는 VIP(Virtual IP)를 사용하는 경우 중요합니다.

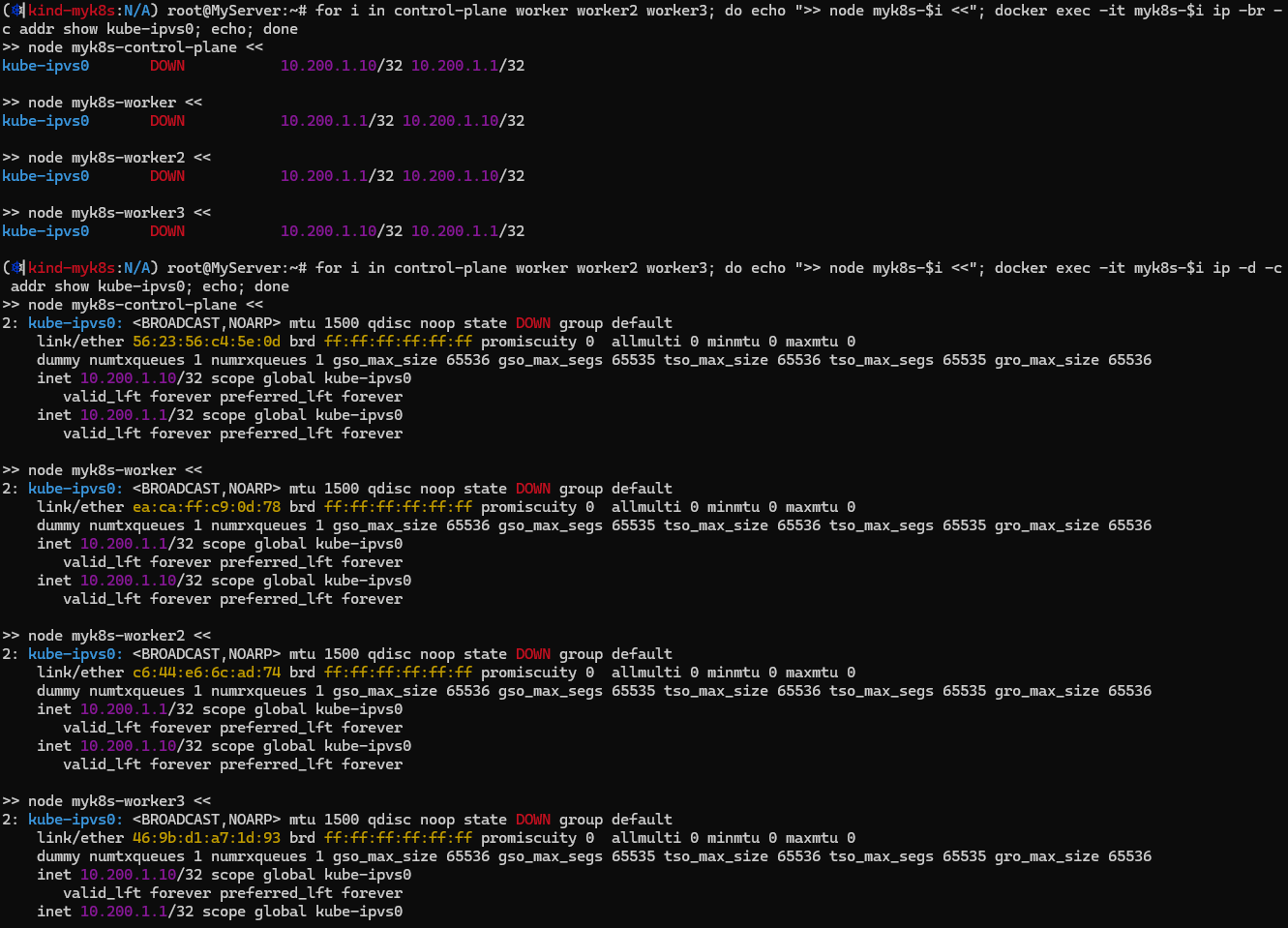

# 노드 별 네트워트 정보 확인 : kube-ipvs0 네트워크 인터페이스 확인
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c route; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -br -c addr show kube-ipvs0; echo; done
>> node myk8s-control-plane <<
kube-ipvs0 DOWN 10.200.1.1/32 10.200.1.10/32
>> node myk8s-worker <<
kube-ipvs0 DOWN 10.200.1.10/32 10.200.1.1/32
>> node myk8s-worker2 <<
kube-ipvs0 DOWN 10.200.1.1/32 10.200.1.10/32
>> node myk8s-worker3 <<
kube-ipvs0 DOWN 10.200.1.10/32 10.200.1.1/32
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -d -c addr show kube-ipvs0; echo; done
>> node myk8s-control-plane <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
link/ether 9e:1d:ca:21:c6:d1 brd ff:ff:ff:ff:ff:ff promiscuity 0 allmulti 0 minmtu 0 maxmtu 0
dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
inet 10.200.1.10/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.200.1.1/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
>> node myk8s-worker <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
link/ether fa:21:0a:00:a7:6c brd ff:ff:ff:ff:ff:ff promiscuity 0 allmulti 0 minmtu 0 maxmtu 0
dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
inet 10.200.1.1/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.200.1.10/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
>> node myk8s-worker2 <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
link/ether ba:e9:75:56:db:00 brd ff:ff:ff:ff:ff:ff promiscuity 0 allmulti 0 minmtu 0 maxmtu 0
dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
inet 10.200.1.10/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.200.1.1/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
>> node myk8s-worker3 <<
11: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
link/ether a2:1d:9c:e6:ad:84 brd ff:ff:ff:ff:ff:ff promiscuity 0 allmulti 0 minmtu 0 maxmtu 0
dummy numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536
inet 10.200.1.1/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.200.1.10/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
# kube-ipvs0 에 할당된 IP(기본 IP + 보조 IP들) 정보 확인
kubectl get svc,ep -A
NAMESPACE NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
default kubernetes ClusterIP 10.200.1.1 <none> 443/TCP 3m8s
kube-system kube-dns ClusterIP 10.200.1.10 <none> 53/UDP,53/TCP,9153/TCP 3m7s
# ipvsadm 툴로 부하분산 되는 정보 확인 : 서비스의 IP와 서비스에 연동되어 있는 파드의 IP 를 확인
## Service IP(VIP) 처리를 ipvs 에서 담당 -> 이를 통해 iptables 에 체인/정책이 상당 수준 줄어듬

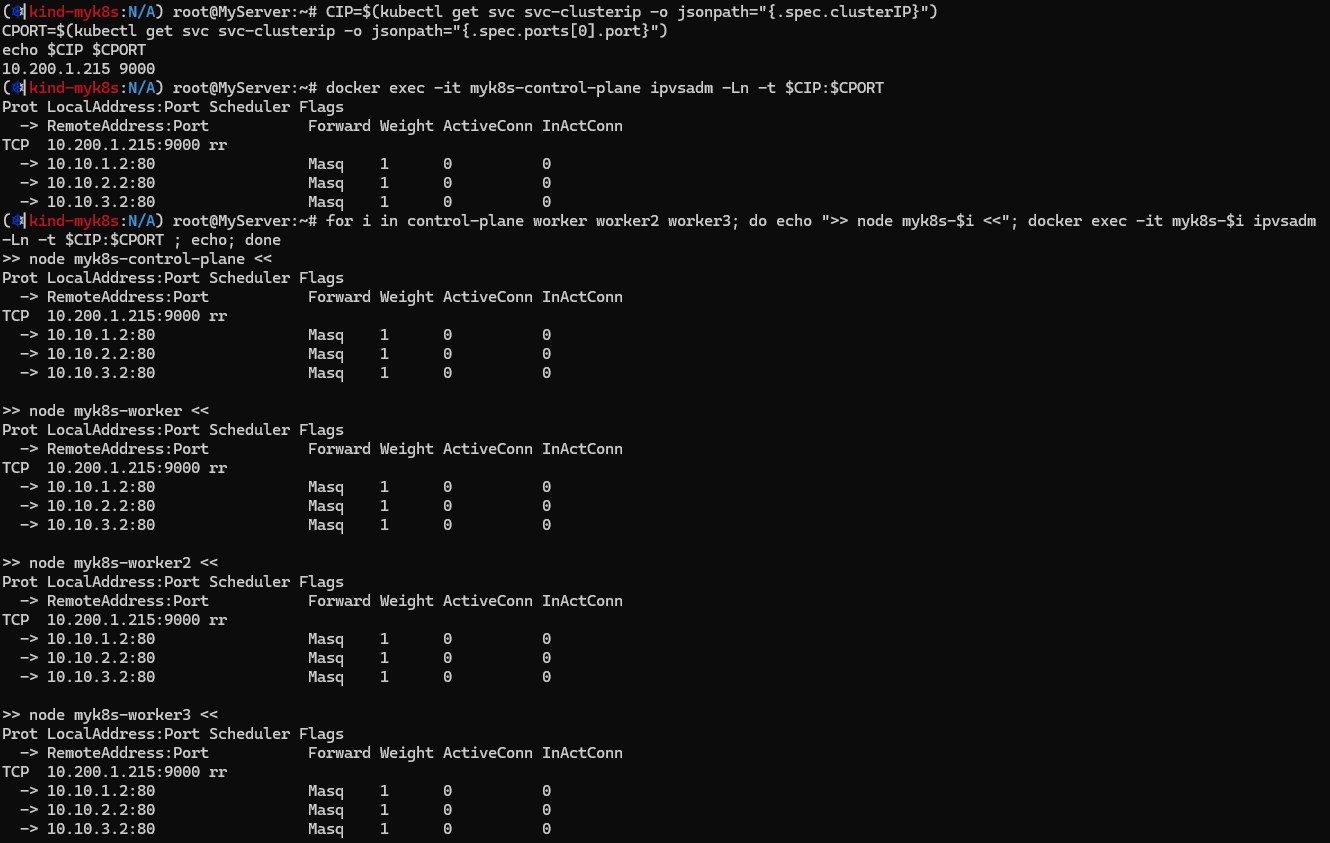

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln ; echo; done

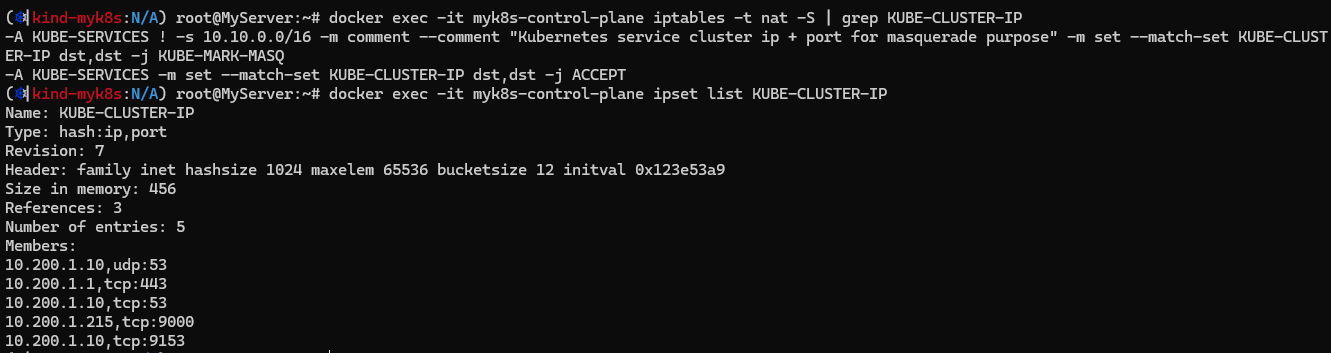

## IPSET 확인
docker exec -it myk8s-worker ipset -h
docker exec -it myk8s-worker ipset -L
# iptables 정보 확인 : 정책 갯수를 iptables proxy 모드와 비교해보자
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-control-plane iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker2 iptables -t $i -S ; echo; done
for i in filter nat mangle raw ; do echo ">> IPTables Type : $i <<"; docker exec -it myk8s-worker3 iptables -t $i -S ; echo; done
# 각 노드 bash 접속
docker exec -it myk8s-control-plane bash
docker exec -it myk8s-worker bash
docker exec -it myk8s-worker2 bash
docker exec -it myk8s-worker3 bash
----------------------------------------
exit
----------------------------------------
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 직접 지정 혹은 IP 지정 없이 배포
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity
혹은
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity
docker ps
- IPVS 소개(정보 수집) - 링크 공홈 k8s-blog 이쿠1 이쿠2
- IPVS 는 리눅스 커널에서 동작하는 소프트웨어 로드밸런서이다. 백엔드(플랫폼)으로 Netfilter 를 사용하며, TCP/UDP 요청을 처리 할 수 있다.
- iptables 의 rule 기반 처리의 성능 한계와 분산 알고리즘이 없어서, 최근에는 대체로 IPVS 를 사용한다.

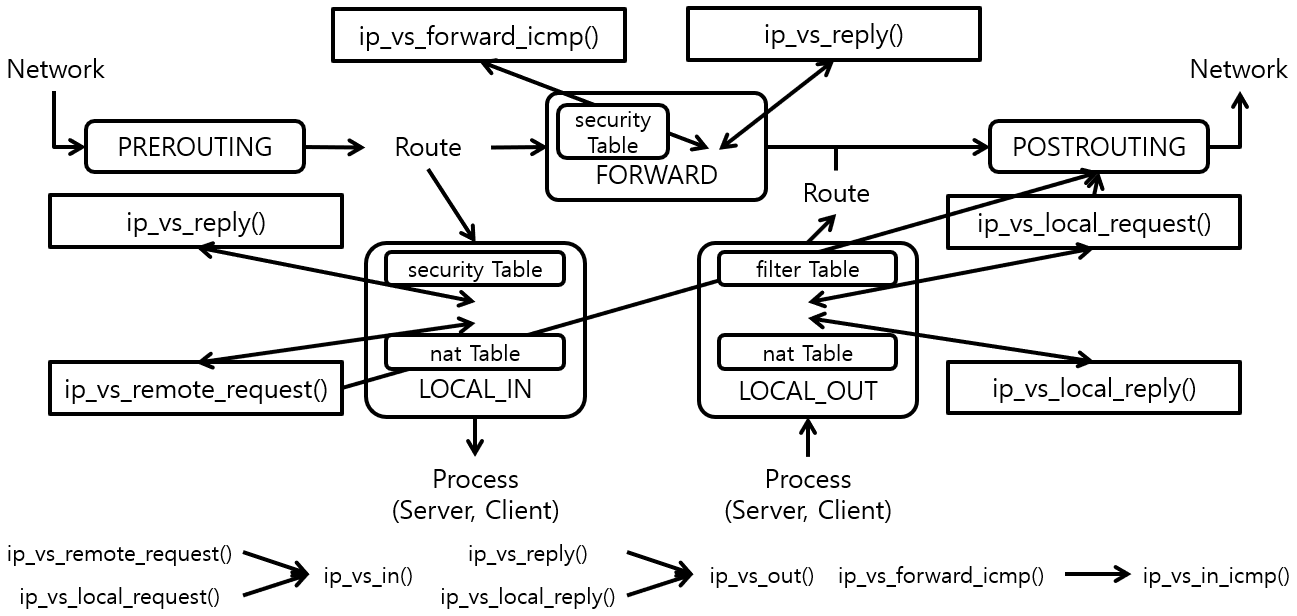

Netfilter Hook Function : 6개의 Netfilter Hook Function 을 사용 → Local Hook 사용 이유는 IPVS Dummy Interface 사용하기 때문
부하 분산 스케줄링 : kube-proxy 파라미터에 설정 적용 -ipvs-scheduler
IPSET - 링크
- iptables로 5000건 이상의 룰셋이 등록 되었을때 시스템의 성능이 급격하게 떨어지는 반면 룰을 줄일 수 있는 방법 중 'IP들의 집합' 으로 관리 ⇒ IPSET

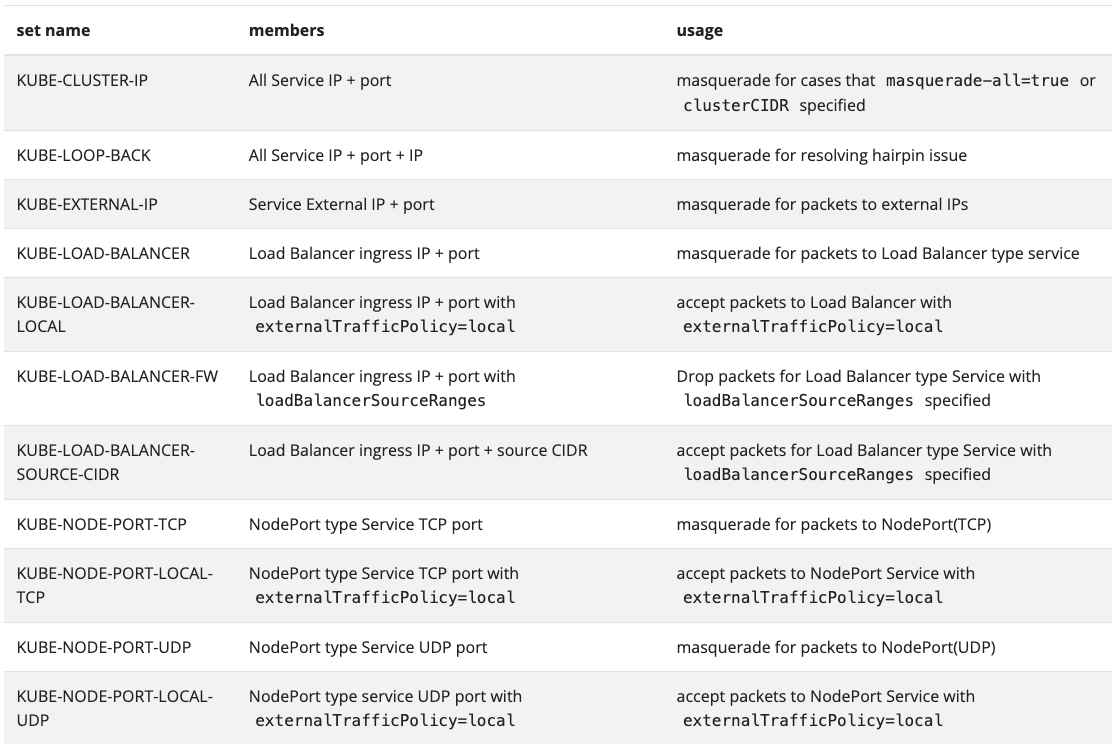

- 아래는 ipvs proxy mode 사용 시 설정되는 기본 ipset 내용
- 목적지(backend) 파드(Pod) 생성 : 3pod.yaml
cat <<EOT> 3pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: webpod1
labels:
app: webpod
spec:
nodeName: myk8s-worker
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod2
labels:
app: webpod
spec:
nodeName: myk8s-worker2
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
name: webpod3
labels:
app: webpod
spec:
nodeName: myk8s-worker3
containers:
- name: container
image: traefik/whoami
terminationGracePeriodSeconds: 0
EOT- 클라이언트(TestPod) 생성 : netpod.yaml
cat <<EOT> netpod.yaml
apiVersion: v1
kind: Pod
metadata:
name: net-pod
spec:
nodeName: myk8s-control-plane
containers:
- name: netshoot-pod
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOT- 서비스(ClusterIP) 생성 : svc-clusterip.yaml
cat <<EOT> svc-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
name: svc-clusterip
spec:
ports:
- name: svc-webport
port: 9000 # 서비스 IP 에 접속 시 사용하는 포트 port 를 의미
targetPort: 80 # 타킷 targetPort 는 서비스를 통해서 목적지 파드로 접속 시 해당 파드로 접속하는 포트를 의미
selector:
app: webpod # 셀렉터 아래 app:webpod 레이블이 설정되어 있는 파드들은 해당 서비스에 연동됨
type: ClusterIP # 서비스 타입
EOT- 실습 도식화
- 생성 및 확인 : IPVS Proxy 모드
# 생성
kubectl apply -f 3pod.yaml,netpod.yaml,svc-clusterip.yaml
# 파드와 서비스 사용 네트워크 대역 정보 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
# 확인
kubectl get pod -owide
kubectl get svc svc-clusterip
kubectl describe svc svc-clusterip
kubectl get endpoints svc-clusterip
kubectl get endpointslices -l kubernetes.io/service-name=svc-clusterip
# 노드 별 네트워트 정보 확인 : kube-ipvs0 네트워크 인터페이스 확인
## ClusterIP 생성 시 kube-ipvs0 인터페이스에 ClusterIP 가 할당되는 것을 확인
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -c addr; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -br -c addr show kube-ipvs0; echo; done
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ip -d -c addr show kube-ipvs0; echo; done
# 변수 지정
CIP=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.clusterIP}")
CPORT=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.ports[0].port}")
echo $CIP $CPORT
# ipvsadm 툴로 부하분산 되는 정보 확인
## 10.200.1.216(TCP 9000) 인입 시 3곳의 목적지로 라운드로빈(rr)로 부하분산하여 전달됨을 확인 : 모든 노드에서 동일한 IPVS 분산 설정 정보 확인
## 3곳의 목적지는 각각 서비스에 연동된 목적지 파드 3개이며, 전달 시 출발지 IP는 마스커레이딩 변환 처리
docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT ; echo; done
# ipvsadm 툴로 부하분산 되는 현재 연결 정보 확인 : 추가로 --rate 도 있음
docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --stats
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT --stats ; echo; done
docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --rate
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT --rate ; echo; done
# iptables 규칙 확인 : ipset list 를 활용
docker exec -it myk8s-control-plane iptables -t nat -S | grep KUBE-CLUSTER-IP
# ipset list 정보를 확인 : KUBE-CLUSTER-IP 이름은 아래 6개의 IP:Port 조합을 지칭
# 예를 들면 ipset list 를 사용하지 않을 경우 6개의 iptables 규칙이 필요하지만, ipset 사용 시 1개의 규칙으로 가능
docker exec -it myk8s-control-plane ipset list KUBE-CLUSTER-IP
Name: KUBE-CLUSTER-IP
Type: hash:ip,port
Revision: 7
Header: family inet hashsize 1024 maxelem 65536 bucketsize 12 initval 0x6343ff52
Size in memory: 456
References: 3
Number of entries: 5
Members:
10.200.1.1,tcp:443
10.200.1.10,tcp:53
10.200.1.10,udp:53
10.200.1.245,tcp:9000
10.200.1.10,tcp:9153
- IPVS 정보 확인 및 서비스 접속 확인
#
for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i ipvsadm -Ln -t $CIP:$CPORT ; echo; done
# 변수 지정
CIP=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.clusterIP}")
CPORT=$(kubectl get svc svc-clusterip -o jsonpath="{.spec.ports[0].port}")
echo $CIP $CPORT
# 컨트롤플레인 노드에서 ipvsadm 모니터링 실행 : ClusterIP 접속 시 아래 처럼 연결 정보 확인됨
watch -d "docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --stats; echo; docker exec -it myk8s-control-plane ipvsadm -Ln -t $CIP:$CPORT --rate"
--------------------------
# 서비스 IP 변수 지정 : svc-clusterip 의 ClusterIP주소
SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
echo $SVC1
# TCP 80,9000 포트별 접속 확인 : 출력 정보 의미 확인
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
kubectl exec -it net-pod -- curl -s --connect-timeout 1 $SVC1:9000 | grep Hostname
# 서비스(ClusterIP) 부하분산 접속 확인 : 부하분산 비률 확인
kubectl exec -it net-pod -- zsh -c "for i in {1..10}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
kubectl exec -it net-pod -- zsh -c "for i in {1..1000}; do curl -s $SVC1:9000 | grep Hostname; done | sort | uniq -c | sort -nr"
혹은
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..100}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.1; done"
kubectl exec -it net-pod -- zsh -c "for i in {1..10000}; do curl -s $SVC1:9000 | grep Hostname; sleep 0.01; done"
# 반복 접속
kubectl exec -it net-pod -- zsh -c "while true; do curl -s --connect-timeout 1 $SVC1:9000 | egrep 'Hostname|RemoteAddr|Host:'; date '+%Y-%m-%d %H:%M:%S' ; echo '--------------' ; sleep 1; done"
AWS EC2 실습 환경 삭제 : 삭제 확인 필수
# CloudFormation 스택 삭제
aws cloudformation delete-stack --stack-name mylab
# [모니터링] CloudFormation 스택 상태 : 삭제 확인
while true; do
date
AWS_PAGER="" aws cloudformation list-stacks \
--stack-status-filter CREATE_IN_PROGRESS CREATE_COMPLETE CREATE_FAILED DELETE_IN_PROGRESS DELETE_FAILED \
--query "StackSummaries[*].{StackName:StackName, StackStatus:StackStatus}" \
--output table
sleep 1
done'KANS study' 카테고리의 다른 글
| [7주차] Service Mesh : Istio- Mode(Sidecar, Ambient) (0) | 2024.10.13 |
|---|---|
| [6주차] Ingress & Gateway API (0) | 2024.10.12 |
| [4주차] Service : ClusterIP, NodePort (0) | 2024.09.29 |
| [3주차] Calico CNI & Mode - #2 (0) | 2024.09.22 |
| [3주차] Calico CNI & Mode - #1 (0) | 2024.09.22 |
